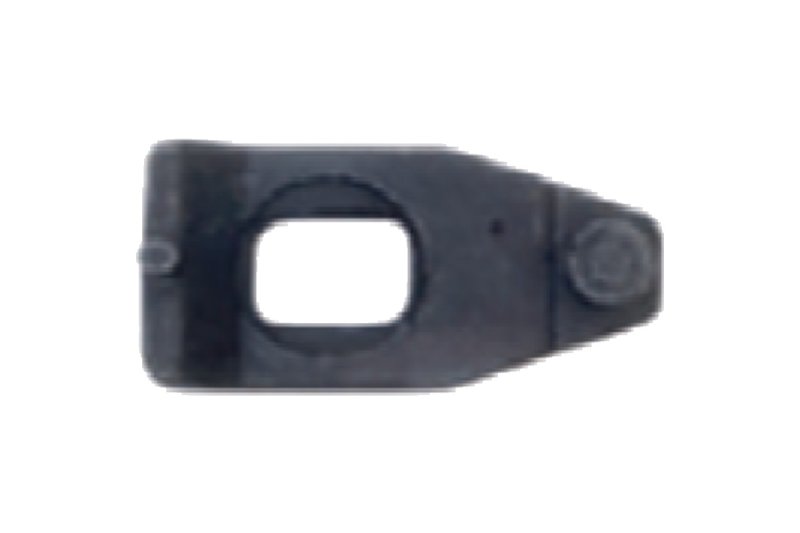

Два разных обозначения пластины — CNMG 16 и SNMG 15 — держит один прижим, VDP 04 VORGEN к резцу D-типа.
Ключевая особенность
VDP 04 — единственная модель в этой партии, рассчитанная сразу на два обозначения пластины: CNMG 16 (ромб 80°) и SNMG 15 (квадратная). Обе относятся к близким типоразмерам, но отличаются по форме — прижим держит оба варианта в одном и том же посадочном месте державки.
Назначение и область применения
Прижим накрывает пластину в гнезде державки и удерживает ее крепежным винтом резцедержателя. Деталь заказывается отдельно от резца — на замену сломанному, погнутому или утерянному штатному прижиму.
Характеристики
- Бренд
- VORGEN
- Модель
- VDP 04
- Артикул производителя
- VDP 04
- Тип детали
- прижим (прихват) для резца D-типа
- Совместимые пластины
- CNMG 16, SNMG 15
Совместимость и подбор
C — ромб с углом 80°, S — квадратная пластина; N — задний угол 0° у обеих. Если в резцедержателе стоит пластина другого шифра, смотрите VDP 01 (DNMG/WNMG/TNMG), VDP 03 (VNMG 16) или VDP 05 (CNMG 19/SNMG 19 — тот же набор форм, но следующий типоразмер).
Сопутствующие товары
- Инструмент под этот типоразмер пластины CNMG 16
- Резец токарный расточной S32T-DCLNL-16 под пластину CNMG 1606 державка VORGEN
- Инструмент под этот типоразмер пластины CNMG 16
- Резец токарный расточной S32T-DCLNR-16 под пластину CNMG 1606 державка VORGEN
- Инструмент под этот типоразмер пластины SNMG 15
- Резец токарный проходной DSDNN-3232-P15 под пластину SNMG 1504.. державка VORGEN
Прижимы, винты и ключи к резцам — в разделе Комплектующие к резцам и фрезам (винты, прижимы, ключи, рычаги).
Как подобрать: если в резце сейчас установлена CNMG 16 или SNMG 15 — берите VDP 04. Для более крупного типоразмера тех же форм, CNMG 19 или SNMG 19, нужен VDP 05: прижимы разных размеров не взаимозаменяемы, даже если пластины похожи по форме.
