Резьба М70–М100: шаги по ГОСТ 24705 и диаметр сверла под резьбу

Резьбы диаметром от 70 мм встречаются на крупных гайках, валах, фланцах и гидравлике. Подбор сверла у них тот же, что у обычной метрики, но шагов больше, а ошибка в диаметре стоит дороже. Ниже — какие шаги есть по ГОСТ и какое отверстие готовить под каждый. Резьбы до М68 разобраны в статье основной и мелкий шаг метрической резьбы М1-М68.

Диаметр сверла под резьбу свыше М68

Формула прежняя: диаметр сверла = диаметр резьбы минус шаг. Под М80×4 — 76 мм, под М72×6 — 66 мм, под М90×3 — 87 мм, под М100×2 — 98 мм. Шаги для этих диаметров взяты из ГОСТ 24705-2004 (ИСО 724, таблица 1): 6; 4; 3; 2; 1,5 мм, а у М72, М76 и М80 есть ещё 1 мм. Прочерк в таблице — такого сочетания размера и шага в стандарте нет.

Диаметры М105 и выше подчиняются тому же правилу и набору шагов 6; 4; 3; 2; 1,5 мм (по ГОСТ 24705-2004 — М105, М110, М115 и далее).

Как выбрать шаг

• По чертежу или по детали. Шаг должен совпасть с парной деталью: метчиком с другим шагом резьбу не «подгонишь». Если шага нет в документах, измерьте его резьбомером на ответной детали.
• По тому, что есть в наличии. Метчики и плашки таких размеров делают малыми партиями, поэтому часто проще выбрать шаг из того, что уже есть на складе, чем заказывать инструмент: в каталоге сейчас больше сотни позиций крупнее М68.
• Левая резьба и особые профили для таких диаметров выпускаются под заказ — спросите у консультанта.

Что учесть при нарезании

Резьбу такого диаметра обычно нарезают комплектом из двух-трёх метчиков: черновой снимает основную часть металла, чистовой доводит профиль. Порядок и маркировка комплекта — в статье какой метчик в комплекте первый. Отверстие под резьбу большого диаметра сверлят в несколько проходов или растачивают до нужного размера, после чего снимают фаску. Обороты берут минимальные, обязательна смазка (СОЖ), метчик ведут воротком с большим рычагом или на станке с реверсом. Общие правила ручной работы — в статье как нарезать резьбу метчиком вручную, подбор воротка — в вороток для метчиков.

Что есть в наличии

В каталоге: плашки метрические круглые ГОСТ 9740-71, метчики машинно-ручные однопроходные и комплектные. Примеры позиций:

• Плашка М72×6
• Плашка М76×3

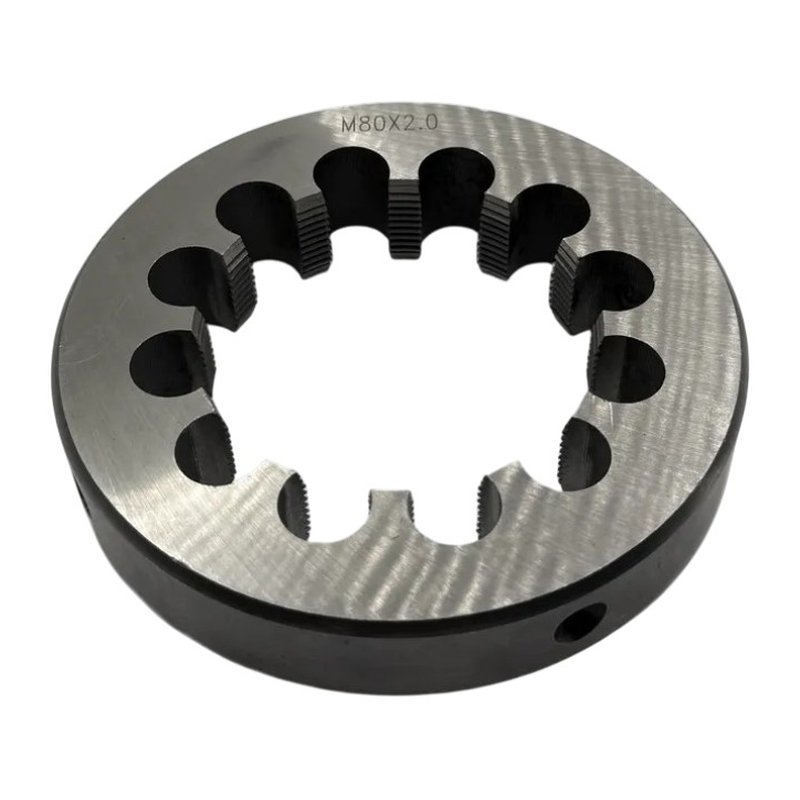

• Плашка М80×2 OTTIMO
• Плашка М90×2 OTTIMO
• Метчик М80×6, №1 из комплекта из 3 штук
• Метчик М90×3, комплект из 2 штук
• Метчик М100×2, комплект из 3 штук

Наличие и цены меняются, поэтому смотрите актуальные позиции в разделах. Не нашли нужный шаг — напишите консультанту на сайте, подскажем и подберём аналог.

Частые вопросы

Какой у М80 основной шаг?
Для диаметров свыше М68 ГОСТ 24705-2004 приводит набор шагов 6; 4; 3; 2; 1,5 и 1 мм (у М80). Какой из них нужен, определяет чертёж ответной детали: метчик подбирают строго по шагу.

Сверло под М100×2: 98 или 97,5 мм?
По формуле диаметр резьбы минус шаг получается 98 мм. Если сверла такого размера нет, берут ближайшее большее, как и для малых резьб.

Можно ли нарезать резьбу М72 плашкой?
Да, плашки круглые по ГОСТ 9740-71 есть на М72, М75, М76, М80, М85, М90 с разными шагами; наружную резьбу нарезают плашкой в клуппе. Подробнее про плашки — в статье плашки круглые ГОСТ 9740-71.
