Артикул SP-54054 · OTTIMO

Резец (державка) для наружного точения SDNCN 2020 K11 под пластину DC.. 11T3.. OTTIMO

Задать вопрос о товаре

320 ₴

Цена без НДС · Безнал с НДС 384 ₴

Под заказ — срок уточним при подтверждении

Заказать

Сейчас нет на складе. Менеджер уточнит цену и срок поставки — обычно в течение рабочего дня.

Артикул: SP-54054
Производитель: OTTIMO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

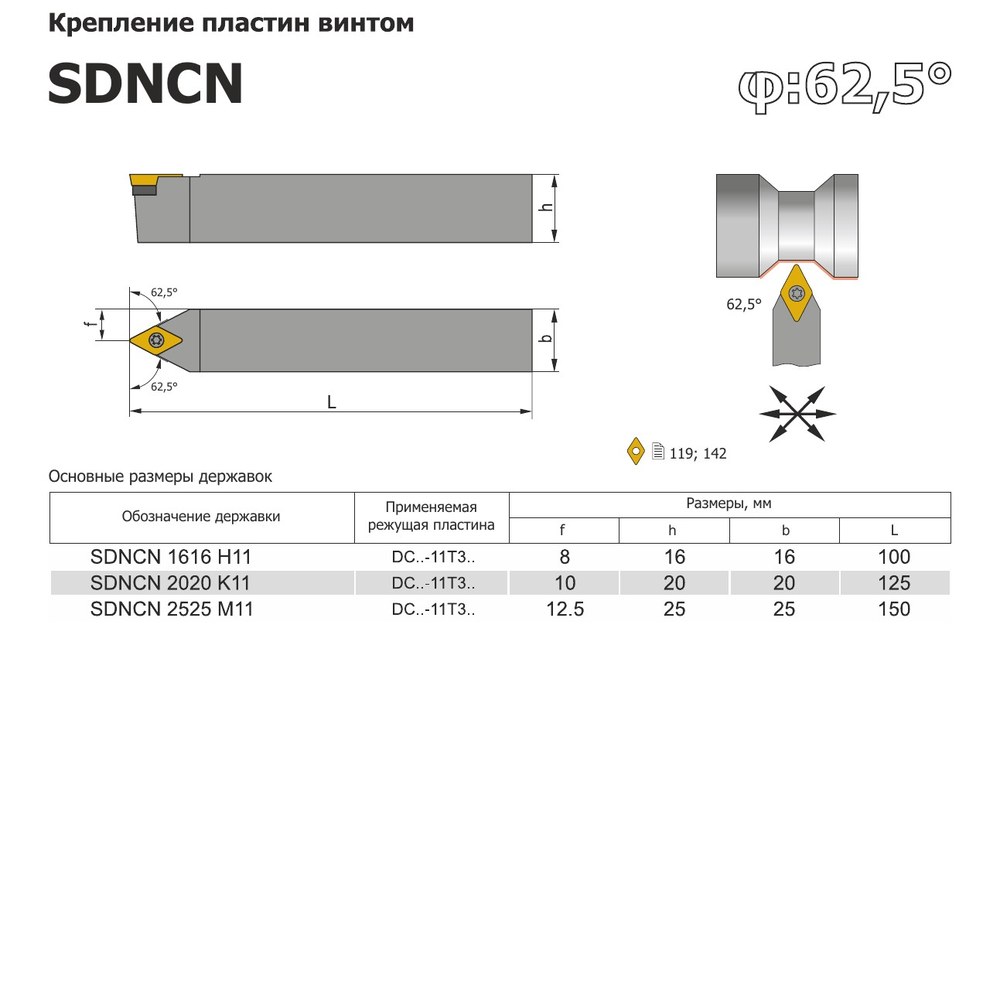

Резец (державка) SDNCN 2020 K11 для наружной обработки: нейтральная державка с подачей во все стороны с углом в плане 62,5°. Сечение корпуса 20×20 мм, длина 125 мм; гнездо рассчитано на позитивные пластины DC.. 11T3.. (ромб 55°), крепление — винт.

Расшифровка обозначения SDNCN 2020 K11

Поз.	В коде	Значение
1	S	крепление: винт, позитивная пластина с коническим отверстием
2	D	форма пластины: ромб 55°
3	N	угол в плане φ 62,5°
4	C	задний угол 7°, позитивная пластина
5	N	нейтральная, без деления на правую и левую
6–7	2020	сечение хвостовика, мм
8	K	длина 125 мм
9–10	11T3	вписанная окружность 9,525 мм, толщина 3,97 мм

Для каких операций

Нейтральная державка с углом 62,5°: подача допустима во все стороны.

Обработка с подачей во все стороны: вдоль оси в обе стороны, поперёк оси и по диагоналям
При φ 62,5° толщина стружки h ≈ 0,89·fn, но радиальная сила и прогиб заготовки растут: малые углы берут для чернового точения больших диаметров, твёрдых заготовок и жёстких станков

Какие пластины подходят

Нужна пластина DC..: форма D, задний угол 7° (серии DCMT, DCGT). Код размера 11 — вписанная окружность 9,525 мм, толщина T3 — 3,97 мм. Пластина позитивная, с коническим отверстием под винт. Подходящие позиции — в блоке ниже.

Как выбрать и что учесть

Крепление S: позитивная пластина с коническим отверстием притягивается винтом; подходит для малых сечений и чистовой обработки. Остальные: C — прихват (пластины без отверстия), D — прижим повышенной жёсткости, M — клин-прихват, P — рычаг за отверстие.
Сечение 20×20 с длиной 125 мм — типовая пара; сверьте с резцедержателем и вылетом.
Острая вершина (55°) удобна для копирования и углов, но допускает меньшую глубину резания и менее прочна, чем квадрат или ромб 80°.

Частые вопросы

Какая пластина нужна к SDNCN?

Пластина DC..: вписанная окружность 9,525 мм (код 11), толщина 3,97 мм; позитивная с отверстием, задний угол 7°.

Правая или левая державка?

Выбирать сторону не нужно: державка нейтральная (N), подача вдоль оси допустима в обе стороны.

Подойдёт ли для подрезки?

Да, нейтральная схема допускает подачу во все стороны, в том числе поперёк оси.

Пластины к этому резцу

Подходят 56 сменных пластин из нашего каталога, ниже 12 основных:
