Артикул SP-54099 · OTTIMO

Резец (державка) расточной S20R MWLNL 08 под пластину WN.. 0804.. OTTIMO

Задать вопрос о товаре

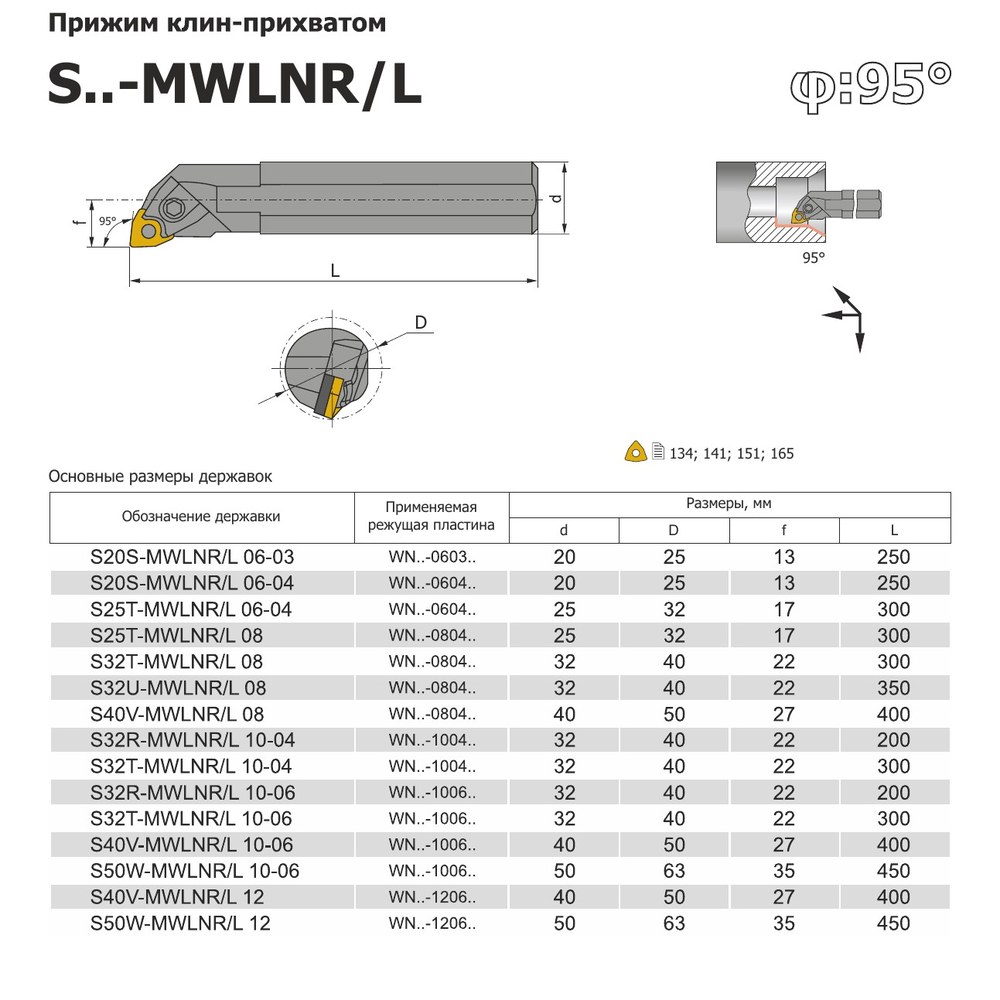

S..-MWLN — схема и размеры, каталог КЗТС

445 ₴

Цена без НДС · Безнал с НДС 534 ₴

Под заказ — срок уточним при подтверждении

Заказать

Сейчас нет на складе. Менеджер уточнит цену и срок поставки — обычно в течение рабочего дня.

Артикул: SP-54099
Производитель: OTTIMO

Отправка Новой Почтой

По Украине, срок отправки 1–3 дня

Документы

С НДС и без, счёт-фактура, полный пакет для бухгалтерии

Возврат 14 дней

Если инструмент не подошёл по размеру или задаче

Минимальный заказ

300 ₴ по сумме позиций

Не уверены в выборе

Подскажем по размеру, стандарту и совместимости с вашим станком или оснасткой. Ответ придёт на e-mail.

Задать вопрос о товаре

Доставка

Новой Почтой по всей Украине — отделение или адресная доставка курьером по тарифу перевозчика. Отгрузка пн–пт, в пути 1–2 дня. Подробнее

Оплата и документы

Переводом на карту предприятия, наложенным платежом при получении или по счёту для юрлиц и ФОП. При оплате картой от 2 000 ₴ — скидка 5%. Работаем с НДС и без НДС: счёт-фактура, накладная и полный пакет документов для бухгалтерии. Минимальный заказ 300 ₴. Подробнее

Резец (державка) S20R MWLNL 08 — левая упорная расточная оправка для внутренней обработки. Стальной хвостовик Ø20 мм, длина 200 мм, угол в плане 95°. Пластина — негативная WN.. 0804.. (треугольник с усечёнными углами 80°), крепление — клин-прихват сверху.

Расшифровка обозначения S20R MWLNL 08

Поз.	В коде	Значение
1	S	стальная, без внутреннего подвода СОЖ
2	20	диаметр хвостовика, мм
3	R	длина 200 мм
4	M	крепление: клин-прихват сверху
5	W	форма пластины: треугольник с усечёнными углами 80°
6	L	угол в плане φ 95°
7	N	задний угол 0°, негативная пластина
8	L	левая
9–10	0804	вписанная окружность 12,7 мм, толщина 4,76 мм

Для каких операций

Угол 95°: вершина доходит до уступа и дна, поэтому такой оправкой растачивают глухие и ступенчатые отверстия.

Продольное растачивание, подрезка уступа и дна отверстия радиальной подачей, обработка контура и фасок диагональной подачей
При φ 95° радиальная сила почти отсутствует, оправку не отгибает; именно такой угол рекомендуют для глубоких отверстий
Минимальный диаметр отверстия около 25 мм (вершина отстоит от оси на f = 13 мм), с запасом для стружки

Какие пластины подходят

Нужна пластина WN..: форма W, задний угол 0° (серии WNMG, WNMM, WNMA). Код размера 08 — вписанная окружность 12,7 мм, толщина 04 — 4,76 мм. Пластина с отверстием. Подходящие позиции — в блоке ниже.

Как выбрать и что учесть

Крепление M: штифт через отверстие пластины прижимает её к упору, сверху пластину фиксирует клин-прихват; подходит для тяжёлой обработки. Остальные: C — прихват (пластины без отверстия), D — прижим повышенной жёсткости, P — рычаг за отверстие, S — винт (позитивные пластины).
Длина 200 мм при Ø20 мм: L/d около 10. Вылет стальной оправки без демпфера обычно до 4–6 диаметров (80–120 мм).
Внутреннего подвода СОЖ нет: охлаждение подаёт станок снаружи.

Частые вопросы

Какая пластина нужна к MWLNL?

Пластина WN..: вписанная окружность 12,7 мм (код 08), толщина 4,76 мм; негативная с отверстием, задний угол 0°.

Правая или левая оправка?

Левая (L) работает зеркально правой; для обычной подачи к патрону нужна правая, MWLNR.

Подойдёт ли для подрезки?

Да, угол 95° для этого и предназначен: оправкой подрезают уступ и дно, если хватает места для подачи.

Пластины к этому резцу

Подходят 123 сменных пластин из нашего каталога, ниже 12 основных:
