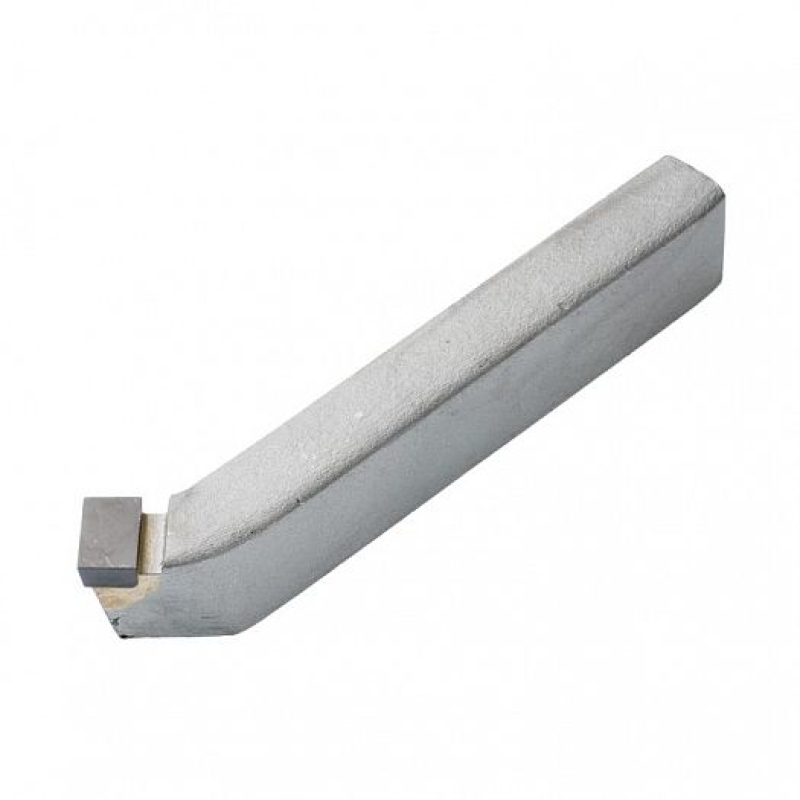

Резец проходной отогнутый левый 40х25х200 Т5К10
Резец проходной отогнутый 40х25х200 Т5К10, левый, обозначение 2102-0014 — токарный резец с напаянной твердосплавной пластиной по ГОСТ 18877-73, углы в плане φ = 45° и φ1 = 45°.
Характеристики
- Тип
- резец токарный проходной отогнутый, левый
- Обозначение (ГОСТ 18877-73)
- 2102-0014
- Сечение h×b и длина L (ГОСТ 18877-73)
- 40х25х200 мм
- Углы в плане (ГОСТ 18877-73)
- φ = 45°, φ1 = 45°
- Угол врезки пластины в стержень (ГОСТ 18877-73)
- 10°
- Марка твердого сплава
- Т5К10
- Материал державки (ГОСТ 5688-61)
- сталь 45 или 50
- Изготовитель
- ЧИЗ
Размеры и обозначение — ГОСТ 18877-73; технические требования — ГОСТ 5688-61.
Подбор и применение
Державка 40х25 имеет высоту 40 мм и ширину 25 мм, длина 200 мм. Для резцедержателя это означает паз под высоту 40 мм. Угол врезки 10° ГОСТ 18877-73 относит к обработке чугуна и других хрупких материалов, для стали и вязких материалов стандарт задает 0°.
Справочно (ГОСТ 5688-61)
- Допустимый износ по задней поверхности
- 0,8 мм для стали, 1,2 мм для чугуна
- Период стойкости
- средний не менее 45 мин, установленный не менее 20 мин
- Режим испытаний для сечения 40х25
- глубина резания 3 мм, подача 0,4 мм/об, сталь 45 или 50 твердостью 191…210 HB
- Вылет из резцедержателя при испытаниях
- не более 1,2…1,3 высоты, то есть 48…52 мм
Это нормы стандарта для приемочных испытаний, а не замер конкретного резца.
Частые вопросы
Какой резцедержатель нужен под 40x25x200?
Паз на высоту 40 мм и ширину 25 мм. При вылете до 48…52 мм резец работает в условиях, на которые рассчитаны нормы ГОСТ 5688-61.
Как найти обозначение 2102-0014 на самом резце?
По ГОСТ 5688-61 на боковой стороне наносят товарный знак, марку сплава (здесь Т5К10) и последние четыре цифры обозначения: 0014.
При каком износе резец пора менять или перетачивать?
Критерий затупления по ГОСТ 5688-61: износ по задней поверхности 0,8 мм на стали и 1,2 мм на чугуне.
Что уточнить перед заказом
- Обрабатываемый материал: у резца угол врезки 10°, для стали стандарт предусматривает 0° (другое обозначение).
- Сверьте размер 40*25*200 с чертежом резцедержателя или заменяемым резцом.
