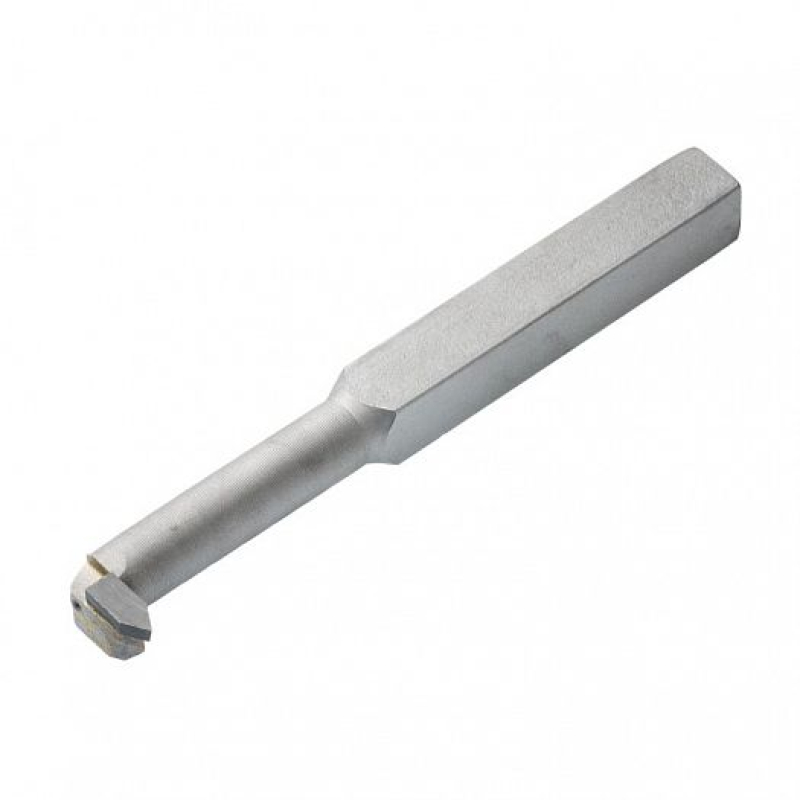

Резец токарный резьбовой для внутренней метрической резьбы 16х16х170 Т5К10 2662-0005 — инструмент, который нарезает внутреннюю метрическую резьбу с профилем 60 градусов. Наименьший диаметр обработки 30 мм. Шаг нарезаемой резьбы 1,5-4 мм. Державка 16×16 мм ставится в резцедержатель станков ТВ-320, 1А616, 1К62. Сплав Т5К10 рассчитан на конструкционная сталь, прокат с окалиной, работа с ударом. Обозначение 2662-0005 по ГОСТ 18885-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Резьба в отверстии от 30 мм на глубину до 60 мм.
- Наименьший диаметр отверстия
- 30 мм с учетом зазора на отвод стружки
- Рабочий вылет
- 60 мм — предельная глубина обработки; рабочая зона на 10-15 мм меньше
- Диапазон шага резьбы
- 1,5-4 мм: радиус при вершине подобран под этот диапазон
- Посадочное место
- резцедержатель под державку 16×16 мм: станки ТВ-320, 1А616, 1К62
- Пластина
- типоразмер 11190 Т5К10 по ГОСТ 25398-90
- Взаимозаменяемость
- обозначение 2662-0005 единое для всех изготовителей гостовской номенклатуры
Назначение и область применения
Резец нарезает резьбу там, где метчик не подходит: крупный диаметр, нестандартный или дюймовый шаг, многозаходная резьба, глухое отверстие с коротким выходом, точный средний диаметр под калибр-пробку. Профиль формируется за 5-8 проходов с уменьшением глубины к последним.
П
И
Сплав Т5К10 — титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта. Работает по материалам: конструкционная сталь, прокат с окалиной, работа с ударом. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный резьбовой для внутренней метрической резьбы
- Обозначение (шифр)
- 2662-0005, правый
- Стандарт на инструмент
- ГОСТ 18885-73
- Сечение державки h×b
- 16 × 16 мм
- Общая длина L
- 170 мм
- Рабочая длина l
- 60 мм
- Диаметр рабочей части d
- 16 мм
- Наименьший диаметр обработки
- 30 мм
- Шаг нарезаемой резьбы P
- 1,5-4 мм
- Угол профиля
- 60 градусов
- Пластина
- 11190 Т5К10, ГОСТ 25398-90
- Материал режущей части
- Т5К10 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2662-0005
- 2662
- группа резьбовой для внутренней метрической резьбы в классификаторе режущего инструмента
- 0005
- типоразмер: сечение 16х16 мм, длина 170 мм, вылет 60 мм
- 11190
- типоразмер напайной пластины по ГОСТ 25398-90
- Т5К10
- титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта
Ориентировочные режимы нарезания резьбы
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 30 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 955-1379 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 743-1167 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 531-849 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 30 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Подача при нарезании резьбы равна шагу и задается ходовым винтом станка, глубина на проход уменьшается к последним проходам. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 16×16 мм рассчитана на станки ТВ-320, 1А616, 1К62. На меньших станках применяется сечение 10х10 мм
- Пройдет ли в отверстие меньшего диаметра
- нет. Наименьший диаметр обработки 30 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки
- Нарежет ли резьбу с другим шагом
- радиус при вершине пластины подбирается под шаг, типоразмер рассчитан на 1,5-4 мм. Вне диапазона профиль получится с завалом
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Чем отличается от сборного резца со сменной пластиной
- у напайного кромка восстанавливается переточкой, у сборного меняется поворотом пластины. Напайной выгоднее при малых объемах и на изношенном оборудовании, сборный при серийной работе на ЧПУ.
- Чем отличается от резца из быстрорежущей стали
- твердый сплав держит в 3-5 раз большую скорость резания и работает по материалам, которые быстрорез не берет. Быстрорез вязче и терпимее к вибрации, поэтому применяется на маломощных станках.
Преимущества
- ✓Обработка отверстий от 30 мм при вылете 60 мм
- ✓Сплав Т5К10: конструкционная сталь, прокат с окалиной, работа с ударом
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2662-0005 взаимозаменяемо между изготовителями
- ✓Скорость резания в 3-5 раз выше, чем у быстрорежущей стали
- ✓Работает по корке отливок и окалине горячего проката
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 11190 Т5К10 ГОСТ 25398-90 для перепайки затупленного резца
- Инструмент для смежной операции
- Резец расточной для глухих отверстий 16х16х140 Т15К6 ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец резьбовый для внутренней резьбы 16х16х170 ВК8 ЧИЗ
- Меньшее сечение
- Резец резьбовый для внутренней резьбы 12х12х140 Т5К10 ЧИЗ
- Большее сечение
- Резец резьбовый для внутренней резьбы 20х20х200 Т5К10 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы резьбовые для внутренней резьбы.
Как подобрать: порядок проверки — сначала диаметр отверстия по наименьшему диаметру обработки (30 мм), затем глубина по рабочему вылету (60 мм). Жесткость падает пропорционально кубу вылета, поэтому на полном вылете глубину резания держат в пределах 0,5-1 мм.
