Резец токарный PSKNL 3232 P15C — державка с механическим креплением сменной пластины SNMG 1506. Хвостовик 32×32 мм, длина 170 мм, угол в плане 75°, исполнение левое. Черновое продольное точение и торцевание с равномерной нагрузкой на кромку.
Совместимость и подбор
Пластина SNMG 1506 в державке 32×32 мм с углом в плане 75°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.
- Посадочное гнездо
- под пластину SNMG 1506
- Форма пластины
- квадратная
- Задний угол пластины
- 0° (пластина с отрицательной геометрией, двусторонняя)
- Схема крепления
- рычажный зажим через отверстие
- Хвостовик
- квадратный 32×32 мм
- Длина державки
- 170 мм
- Направление
- левое — подача к задней бабке
- Взаимозаменяемость
- обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя
Назначение и область применения
Угол в плане 75° определяет, что резец умеет: черновое продольное точение и торцевание с равномерной нагрузкой на кромку. Пластина SNMG 1506 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.
Сечение хвостовика 32×32 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 48 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.
Характеристики
- Обозначение
- PSKNL 3232 P15C
- Стандарт обозначения
- ISO 5608
- Сменная пластина
- SNMG 1506
- Форма пластины
- квадратная
- Угол в плане
- 75°
- Задний угол пластины
- 0°
- Схема крепления
- рычажный зажим через отверстие

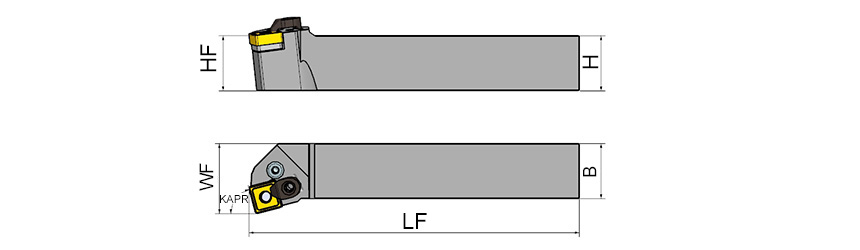

- Сечение хвостовика
- 32×32 мм
- Длина
- 170 мм
- Направление
- левое
- Подвод СОЖ
- наружный
- Функциональная ширина (WF)
- 40
Что означает обозначение PSKNL 3232 P15C
PSKNL 3232 P15C — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.
- P
- схема крепления пластины: рычажный зажим через отверстие
- S
- форма пластины: квадратная
- K
- тип державки, угол в плане 75°
- N
- задний угол пластины 0°
- L
- направление: левое
- 3232
- сечение хвостовика 32×32 мм
- P
- длина державки 170 мм
- 15
- размер режущей кромки пластины, мм
Частые вопросы
- Правый или левый нужен
- правый работает подачей к патрону, левый — к задней бабке. На станке с задним резцедержателем направление меняется на противоположное.
- Какой вылет допустим
- до 48 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.
- Чем крепится пластина
- рычажный зажим через отверстие. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.
- Можно ли точить закаленную сталь
- державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.
Преимущества
- Хвостовик 32×32 мм под стандартный резцедержатель
- Угол в плане 75° — черновое продольное точение и торцевание с равномерной нагрузкой на кромку
- Шлифованное гнездо: пластина садится без подгонки
- Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) для наружного точения.
Как подобрать. Сначала пластина: гнездо принимает только SNMG 1506. Затем хвостовик — 32×32 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 48 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
