Резец токарный TTGNL 3232 P16 — державка с механическим креплением сменной пластины TNMG 1604. Хвостовик 32×32 мм, длина 170 мм, угол в плане 90°, исполнение левое. Продольное точение с формированием уступа 90°.
Совместимость и подбор
Пластина TNMG 1604 в державке 32×32 мм с углом в плане 90°. Размер обработки задает пластина, вылет ограничен сечением хвостовика.
- Посадочное гнездо
- под пластину TNMG 1604
- Форма пластины
- треугольная
- Задний угол пластины
- 0° (пластина с отрицательной геометрией, двусторонняя)
- Схема крепления
- прижим сверху через отверстие пластины
- Хвостовик
- квадратный 32×32 мм
- Длина державки
- 170 мм
- Направление
- левое — подача к задней бабке
- Взаимозаменяемость
- обозначение по ISO 5608: гнездо принимает пластину этой формы и размера от любого изготовителя
Назначение и область применения
Угол в плане 90° определяет, что резец умеет: продольное точение с формированием уступа 90°. Пластина TNMG 1604 дает от трех до восьми режущих кромок в зависимости от формы, и при затуплении ее поворачивают, а не перетачивают инструмент.
Сечение хвостовика 32×32 мм — это предел по жесткости. Практическое правило: вылет из резцедержателя не больше 48 мм, то есть полутора высот хвостовика. За этой границей резец начинает работать как пружина: появляется вибрация, шероховатость растет, а кромка выкрашивается по задней поверхности.

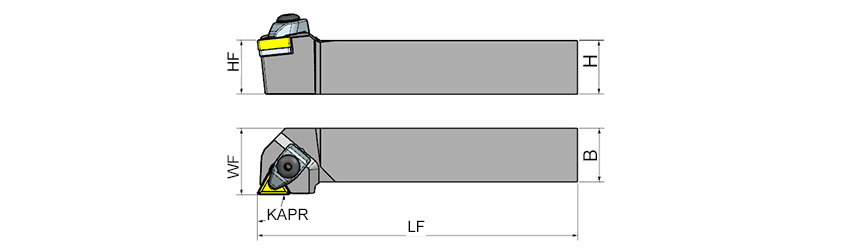

Характеристики
- Обозначение
- TTGNL 3232 P16
- Стандарт обозначения
- ISO 5608
- Сменная пластина
- TNMG 1604
- Форма пластины
- треугольная
- Угол в плане
- 90°
- Задний угол пластины
- 0°
- Схема крепления
- прижим сверху через отверстие пластины
- Сечение хвостовика
- 32×32 мм
- Длина
- 170 мм
- Направление
- левое
- Подвод СОЖ
- наружный
- Функциональная ширина (WF)
- 40
Что означает обозначение TTGNL 3232 P16
TTGNL 3232 P16 — обозначение по ISO 5608: пять букв описывают гнездо и геометрию, цифры — сечение хвостовика, длину и размер пластины.
- T
- схема крепления пластины: прижим сверху через отверстие пластины
- T
- форма пластины: треугольная
- G
- тип державки, угол в плане 90°
- N
- задний угол пластины 0°
- L
- направление: левое
- 3232
- сечение хвостовика 32×32 мм
- P
- длина державки 170 мм
- 16
- размер режущей кромки пластины, мм
Частые вопросы
- Какой вылет допустим
- до 48 мм. Каждые лишние 10 мм вылета заметно поднимают уровень вибрации, и первым это видно по шероховатости, а не по стойкости.
- Чем крепится пластина
- прижим сверху через отверстие пластины. Крепеж — расходная деталь: сорванный винт или смятый прижим меняют, гнездо при этом осматривают на выработку.
- Можно ли точить закаленную сталь
- державка это допускает, вопрос к пластине: нужен сплав с покрытием или CBN и жесткая связка без вылета.
- Что означает буква перед сечением хвостовика
- G — тип державки; в этом резце ей отвечает угол в плане 90°.
Преимущества
- Обозначение по ISO 5608 — пластина и крепеж любого изготовителя
- Сменная пластина TNMG 1604: кромку поворачивают, инструмент не перетачивают
- Хвостовик 32×32 мм под стандартный резцедержатель
- Угол в плане 90° — продольное точение с формированием уступа 90°
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) для наружного точения.
Как подобрать. Сначала пластина: гнездо принимает только TNMG 1604. Затем хвостовик — 32×32 мм должен садиться в резцедержатель без подкладок; подкладка съедает жесткость. Вылет выставляют по правилу полутора высот, то есть до 48 мм, и проверяют высоту центра: кромка выше центра дает нарост, ниже — задир по задней поверхности.
