SRDCN-2020-K16, нейтральная державка сечением 20×20 мм, длина 125 мм, под сменную пластину RC.T 1204... Основное: крепление S-тип; угол врезки 45°. Резцедержатель токарного станка с посадочным местом того же сечения.
Совместимость и подбор
Радиус при вершине задает пластина, сечение корпуса ограничивает подачу.
- Требуемая пластина
- RC.T 1204..
- Схема крепления
- S-тип (крепление винтом)
- Посадочное сечение
- 20×20 мм
- Общая длина
- 125 мм
- Взаимозаменяемость
- Обозначение по ISO 5608
Назначение и область применения
Контурное и копировальное точение круглой пластиной.
Угол врезки 45° задает, какой участок контура резец проходит без переустановки.
Изнашивается пластина, корпус работает до механического повреждения гнезда.
Характеристики
- Форма режущей пластины
- Круг (R)
- Угол врезки
- 45° (D)
- Задний угол пластины
- 7° (C)
- Исполнение
- Нейтральный
- Способ крепления пластины
- S-тип (крепление винтом)
- Длина державки, мм
- 125
- Ширина державки, мм
- 20
- Высота державки, мм
- 20
- Режущая пластина
- RC.T 1204.. (ISO)
- Тип резца
- Проходной радиусный
- Длина общая, мм
- 125
Размеры и посадочные данные сверены с каталогом VORGEN 2023, август 2026. Страница каталога: раздел токарных державок.
Что означает обозначение SRDCN-2020-K16
- R
- Круг. Форма сменной режущей пластины по ISO 1832.
- D
- 45°. Главный угол в плане. Задает направление подачи и форму зоны резания.
- C
- 7°. Задний угол пластины по ISO. Определяет, какая пластина встанет в гнездо.
- N
- Нейтральный. Исполнение инструмента. Определяет направление подачи.
- RC.T 1204..
- Типоразмер сменной пластины, которую принимает гнездо.
Ориентировочные режимы точения
Скорость резания задает пластина и ее покрытие, а не корпус. Ниже справочные диапазоны для твердосплавной пластины с покрытием.
- P · Сталь конструкционная
- Vc 180-260 м/мин
- M · Нержавеющая сталь
- Vc 120-180 м/мин
- K · Чугун серый
- Vc 150-220 м/мин
- N · Алюминий и сплавы
- Vc 400-800 м/мин
- S · Жаропрочные сплавы
- Vc 30-60 м/мин
- H · Закаленная сталь до 55 HRC
- Vc 80-140 м/мин
n = 1000·Vc / (π·D). Для D = 60 мм и Vc = 200 м/мин получается n = 1061 об/мин. Окончательные значения берутся из каталога изготовителя пластины.
Частые вопросы
Чем крепится пластина?
Винтом или прихватом по схеме крепления. Запасной элемент заказывается отдельно по обозначению VRT или VRS.
Встанет ли резец в мой резцедержатель?
Сечение корпуса 20 мм по высоте. Подкладки не нужны, вершина выходит на ось центров.
Пластины какого изготовителя подходят?
Гнездо рассчитано на RC.T 1204.. по ISO. Подходит пластина любого изготовителя с этим обозначением, разница в сплаве, покрытии и стружколоме.
Что делать при затуплении?
Пластина поворачивается на следующую кромку, после выработки всех кромок заменяется. Крепление: S-тип.
Преимущества
- Пластина RC.T 1204.. по ISO, поставщик не привязан к изготовителю корпуса
- Крепление винтом оставляет переднюю поверхность свободной, стружка сходит без удара
- Изнашивается пластина, корпус остается в работе
- Гнездо шлифованное, повторная установка не меняет вылет вершины
Совместимые пластины и соседние типоразмеры
- Соседний типоразмер
- Резец токарный радиусный SRDCN-2525-M06 под пластину RCMT 06.... державка VORGEN
- Соседний типоразмер
- Резец токарный радиусный SRDCN-2525-M08 под пластину RCMT 08.... державка VORGEN
- Соседний типоразмер
- Резец токарный радиусный SRDCN-2525-M10 под пластину RCMT 10.... державка VORGEN
По каталогу производителя
- Размер f, от опорной стороны до вершины
- 10 мм
- Сечение h×b
- 20×20 мм
- Длина L
- 125 мм
- Прижим пластины
- Прижим к резцу C-типа VCP 04 TPKN 22 VORGEN
- Винт прижима
- Винт TORX VRT 12-M6x16мм VORGEN
- Винт подкладной пластины
- VRT 13 M5x12
- Ключ
- Резец токарный канавочный отрезной BKTR-JK-2020-3C-T20 наружный под пластину MGM. 300 (KORLOY) державка VORGEN

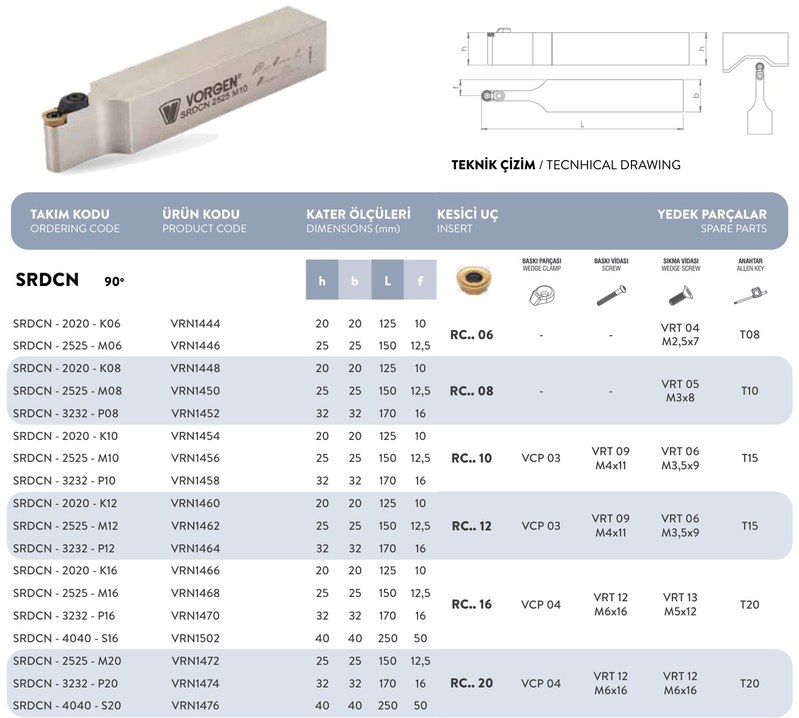

Сверено с данными производителя VORGEN (каталог, стр. 36), сентябрь 2026.
Как подобрать: резцедержатель должен принимать корпус высотой 20 мм, вершину выставляйте по оси центров. Пластину берите по обозначению ISO из гнезда, сплав и покрытие под обрабатываемый материал.
