SRGCR-2525-M06, правая державка сечением 25×25 мм, длина 150 мм, под сменную пластину RC.. 06..... Основное: крепление S-тип; угол врезки 90°. Резцедержатель токарного станка с посадочным местом того же сечения.
Назначение и область применения
Контурное и копировальное точение круглой пластиной.
Изнашивается пластина, корпус работает до механического повреждения гнезда.
Угол врезки 90° задает, какой участок контура резец проходит без переустановки.
Совместимость и подбор
Радиус при вершине задает пластина, сечение корпуса ограничивает подачу.
- Требуемая пластина
- RC.. 06....
- Схема крепления
- S-тип (крепление винтом)
- Посадочное сечение
- 25×25 мм
- Общая длина
- 150 мм
- Взаимозаменяемость
- Обозначение по ISO 5608
Характеристики
- Угол врезки
- 90° (G)
- Форма режущей пластины
- Круг (R)
- Способ крепления пластины
- S-тип (крепление винтом)
- Задний угол пластины
- 7° (C)
- Длина державки, мм
- 150
- Ширина державки, мм
- 25
- Высота державки, мм
- 25
- Длина общая, мм
- 150
- Исполнение
- Правый
- Режущая пластина
- RC.. 06.... (ISO)
- Тип резца
- Проходной радиусный
Размеры и посадочные данные сверены с каталогом VORGEN 2023, август 2026. Страница каталога: раздел токарных державок.
Что означает обозначение SRGCR-2525-M06
- R
- Круг. Форма сменной режущей пластины по ISO 1832.
- G
- 90°. Главный угол в плане. Задает направление подачи и форму зоны резания.
- C
- 7°. Задний угол пластины по ISO. Определяет, какая пластина встанет в гнездо.
- R
- Правый. Исполнение инструмента. Определяет направление подачи.
- RC.. 06....
- Типоразмер сменной пластины, которую принимает гнездо.
Ориентировочные режимы точения
Скорость резания задает пластина и ее покрытие, а не корпус. Ниже справочные диапазоны для твердосплавной пластины с покрытием.
- P · Сталь конструкционная
- Vc 180-260 м/мин
- M · Нержавеющая сталь
- Vc 120-180 м/мин
- K · Чугун серый
- Vc 150-220 м/мин
- N · Алюминий и сплавы
- Vc 400-800 м/мин
- S · Жаропрочные сплавы
- Vc 30-60 м/мин
- H · Закаленная сталь до 55 HRC
- Vc 80-140 м/мин
n = 1000·Vc / (π·D). Для D = 75 мм и Vc = 200 м/мин получается n = 849 об/мин. Окончательные значения берутся из каталога изготовителя пластины.
Частые вопросы
Чем крепится пластина?
Винтом или прихватом по схеме крепления. Запасной элемент заказывается отдельно по обозначению VRT или VRS.
Встанет ли резец в мой резцедержатель?
Сечение корпуса 25 мм по высоте. Подкладки не нужны, вершина выходит на ось центров.
Пластины какого изготовителя подходят?
Гнездо рассчитано на RC.. 06.... по ISO. Подходит пластина любого изготовителя с этим обозначением, разница в сплаве, покрытии и стружколоме.
Что делать при затуплении?
Пластина поворачивается на следующую кромку, после выработки всех кромок заменяется. Крепление: S-тип.
Преимущества
- Пластина RC.. 06.... по ISO, поставщик не привязан к изготовителю корпуса
- Крепление винтом оставляет переднюю поверхность свободной, стружка сходит без удара
- Изнашивается пластина, корпус остается в работе
- Гнездо шлифованное, повторная установка не меняет вылет вершины
Совместимые пластины и соседние типоразмеры
- Сменная пластина
- Твердосплавная пластина токарная RCMT 0602MO-MS AP1535Y AGIR
По каталогу производителя
- Размер f, от опорной стороны до вершины
- 32 мм
- Сечение h×b
- 25×25 мм
- Длина L
- 150 мм
- Винт подкладной пластины
- Винт TORX VRT 04-M2,5x7мм VORGEN
- Ключ
- Ключ TORX T08 VORGEN

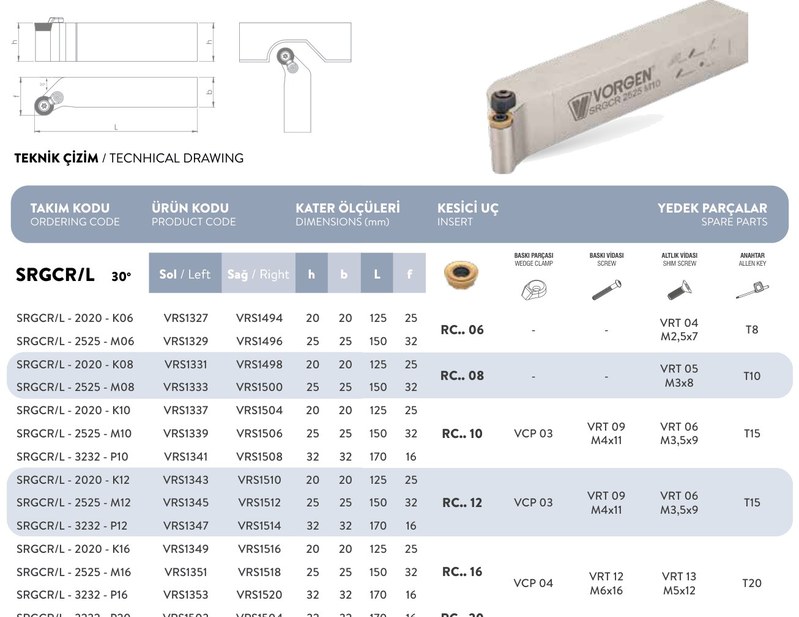

Сверено с данными производителя VORGEN (каталог, стр. 37), сентябрь 2026.
Как подобрать: резцедержатель должен принимать корпус высотой 25 мм, вершину выставляйте по оси центров. Пластину берите по обозначению ISO из гнезда, сплав и покрытие под обрабатываемый материал.
