Різець токарний SRGCR 2525 M12C — державка з механічним кріпленням змінної пластини RCMT 1204. Хвостовик 25×25 мм, довжина 150 мм, кут у плані 90°, виконання праве. Поздовжнє точіння з формуванням уступу 90°.
Сумісність і добір
Пластина RCMT 1204 у державці 25×25 мм з кутом у плані 90°. Розмір обробки задає пластина, виліт обмежує переріз хвостовика.
- Посадкове гніздо
- під пластину RCMT 1204
- Форма пластини
- кругла
- Задній кут пластини
- 7° (пластина з позитивною геометрією, однобічна)
- Схема кріплення
- гвинтом крізь отвір пластини
- Хвостовик
- квадратний 25×25 мм
- Довжина державки
- 150 мм
- Напрямок
- праве — подача до патрона
- Взаємозамінність
- позначення за ISO 5608: гніздо приймає пластину цієї форми і розміру від будь-якого виробника
Призначення та сфера застосування
Кут у плані 90° визначає, що різець уміє: поздовжнє точіння з формуванням уступу 90°. Пластина RCMT 1204 дає від трьох до восьми різальних кромок залежно від форми, і за затуплення її повертають, а не переточують інструмент.
Переріз хвостовика 25×25 мм — це межа за жорсткістю. Практичне правило: виліт із різцетримача не більший за 38 мм, тобто півтори висоти хвостовика. За цією межею різець починає працювати як пружина: з’являється вібрація, шорсткість росте, а кромка викришується по задній поверхні.
Характеристики
- Позначення
- SRGCR 2525 M12C
- Стандарт позначення
- ISO 5608
- Змінна пластина
- RCMT 1204
- Форма пластини
- кругла
- Кут у плані
- 90°
- Задній кут пластини
- 7°
- Схема кріплення
- гвинтом крізь отвір пластини
- Переріз хвостовика
- 25×25 мм
- Довжина
- 150 мм
- Напрямок
- праве
- Подавання МОР
- зовнішній

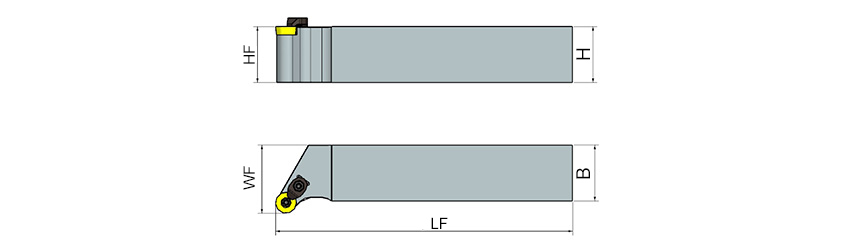

- Функціональна ширина (WF)
- 32
Що означає позначення SRGCR 2525 M12C
SRGCR 2525 M12C — позначення за ISO 5608: п’ять літер описують гніздо і геометрію, цифри — переріз хвостовика, довжину і розмір пластини.
- S
- схема кріплення пластини: гвинтом крізь отвір пластини
- R
- форма пластини: кругла
- G
- тип державки, кут у плані 90°
- C
- задній кут пластини 7°
- R
- напрямок: праве
- 2525
- переріз хвостовика 25×25 мм
- M
- довжина державки 150 мм
- 12
- розмір різальної кромки пластини, мм
Часті запитання
- Чи можна точити загартовану сталь
- державка це допускає, питання до пластини: потрібен сплав із покриттям або CBN і жорстка зв’язка без вильоту.
- Що означає літера перед перерізом хвостовика
- G — тип державки; у цьому різці їй відповідає кут у плані 90°.
- Яка пластина сюди стане
- RCMT 1204 — форма, розмір і задній кут задані гніздом. Марка сплаву і геометрія стружколама обираються під матеріал деталі.
- Правий чи лівий потрібен
- правий працює подачею до патрона, лівий — до задньої бабки. На верстаті із заднім різцетримачем напрямок змінюється на протилежний.
Переваги
- Шліфоване гніздо: пластина сідає без припасування
- Позначення за ISO 5608 — пластина і кріплення будь-якого виробника
- Змінна пластина RCMT 1204: кромку повертають, інструмент не переточують
- Хвостовик 25×25 мм під стандартний різцетримач
Пластини до цього різця
Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.
Супутні товари
Інші моделі в розділі Різці (державки) для зовнішнього точіння.
Як дібрати. Спочатку пластина: гніздо приймає лише RCMT 1204. Далі хвостовик — 25×25 мм має сідати в різцетримач без підкладок; підкладка з’їдає жорсткість. Виліт виставляють за правилом півтори висоти, тобто до 38 мм, і перевіряють висоту центра: кромка вище центра дає наріст, нижче — задир по задній поверхні.
