Резец расточной S12K SCFCR 09 — борштанга Ø12 мм из материала сталь под пластину CCMT 09T3, минимальный диаметр растачивания 16 мм, длина 125 мм, исполнение правое. Угол врезки 90° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.
Совместимость и подбор
Растачивание отверстия от 16 мм борштангой Ø12 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.
- Посадочное гнездо
- под пластину CCMT 09T3
- Минимальный диаметр растачивания
- 16 мм
- Диаметр державки
- 12 мм — под расточную оправку или втулку с посадкой 12 H7
- Материал державки
- сталь
- Форма пластины
- ромбическая 80°
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Угол врезки
- 90°
- Длина державки
- 125 мм
- Направление
- правое
- Подвод СОЖ
- наружный
Назначение и область применения
Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø12 мм из материала сталь рабочий предел — 4 диаметра, то есть 48 мм. На вылете 48 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.
Минимальный диаметр 16 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 90° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.
Борштангу зажимают по всей длине посадки Ø12 мм — в цанговой втулке или в блоке с разрезным гнездом. Зажим двумя винтами за край дает местную деформацию: отверстие уходит в конус, а следы винтов остаются на посадочной поверхности навсегда.
| Вылет из зажима | Отношение вылета к диаметру | Относительный отжим кромки |
|---|
| 12 мм | 1×D | ×1 |
| 24 мм | 2×D | ×8 |
| 36 мм | 3×D | ×27 |
| 48 мм | 4×D | ×64 |
Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 12 мм. Предел для этой державки — 4×D.

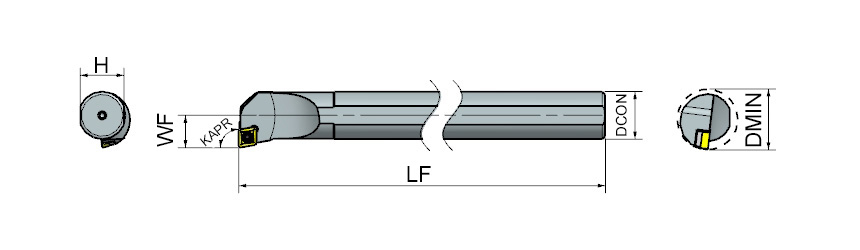

Характеристики
- Обозначение
- S12K SCFCR 09
- Стандарт обозначения
- ISO 6261
- Сменная пластина
- CCMT 09T3
- Диаметр державки
- 12 мм
- Минимальный диаметр растачивания
- 16 мм
- Длина
- 125 мм
- Материал державки
- сталь
- Угол врезки
- 90°
- Форма пластины
- ромбическая 80°
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Направление
- правое
- Рекомендуемый вылет
- до 48 мм (4×D)
- Подвод СОЖ
- наружный
- Высота державки (H)
- 11
Что означает обозначение S12K SCFCR 09
S12K SCFCR 09 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.
- S
- материал державки: сталь
- 12
- диаметр державки 12 мм
- K
- длина державки 125 мм
- S
- схема крепления пластины: винтом через отверстие пластины
- C
- форма пластины: ромбическая 80°
- F
- тип головки, угол врезки 90°
- C
- задний угол пластины 7°
- R
- направление: правое
- 09
- размер режущей кромки пластины, мм
Частые вопросы
- Как выставить резец по центру
- по высоте центра задней бабки или по эталону. Кромка выше центра увеличивает трение по задней поверхности, ниже — уводит размер в плюс и оставляет след на дне.
- Чем крепится пластина
- винтом через отверстие пластины. В расточной державке доступ к винту ограничен, поэтому ключ берут тот, что идет к державке, а не универсальный.
- Подойдет ли пластина другого производителя
- да, CCMT 09T3 — обозначение по ISO, гнездо принимает пластину этой формы и размера от любого изготовителя.
- В какое отверстие она войдет
- от 16 мм и больше. Меньше — упрется телом державки в стенку.
Преимущества
- Минимальный диаметр растачивания 16 мм
- Державка Ø12 мм из материала сталь
- Шлифованная посадочная поверхность державки
- Пластина CCMT 09T3 по ISO — сменная кромка вместо переточки
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) расточные.
Как подобрать. Сначала отверстие: диаметр детали должен быть от 16 мм. Затем глубина: вылет считают от зажима, предел 48 мм. Если глубина больше — берут державку большего диаметра, а не больший вылет. Зажимают борштангу по всей длине посадки Ø12 мм: зажим за край дает биение и уводит размер.
