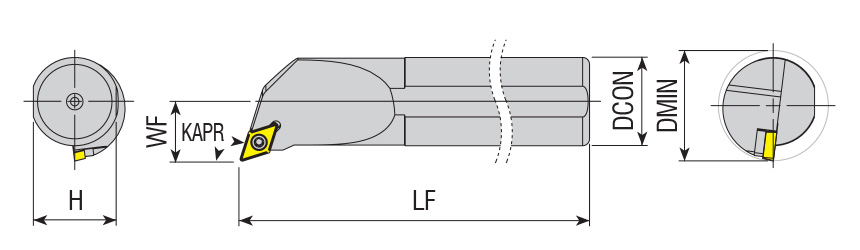

Резец расточной S16P SDQCR 07 — борштанга Ø16 мм из материала сталь под пластину DCMT 0702, минимальный диаметр растачивания 20 мм, длина 170 мм, исполнение правое. Угол врезки 107° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.
Растачивание отверстия от 20 мм борштангой Ø16 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.
Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø16 мм из материала сталь рабочий предел — 4 диаметра, то есть 64 мм. На вылете 64 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.
Минимальный диаметр 20 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 107° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.
Подачу при растачивании назначают от радиуса при вершине пластины: подача больше радиуса дает рваную поверхность, а на выходе из отверстия кромка отжимается и оставляет ступеньку. Первый проход делают с припуском 0,3-0,5 мм на сторону, чтобы замерить фактический увод.
| Вылет из зажима | Отношение вылета к диаметру | Относительный отжим кромки |
|---|---|---|
| 16 мм | 1×D | ×1 |
| 32 мм | 2×D | ×8 |
| 48 мм | 3×D | ×27 |
| 64 мм | 4×D | ×64 |
Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 16 мм. Предел для этой державки — 4×D.
S16P SDQCR 07 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Производитель: AKKO
