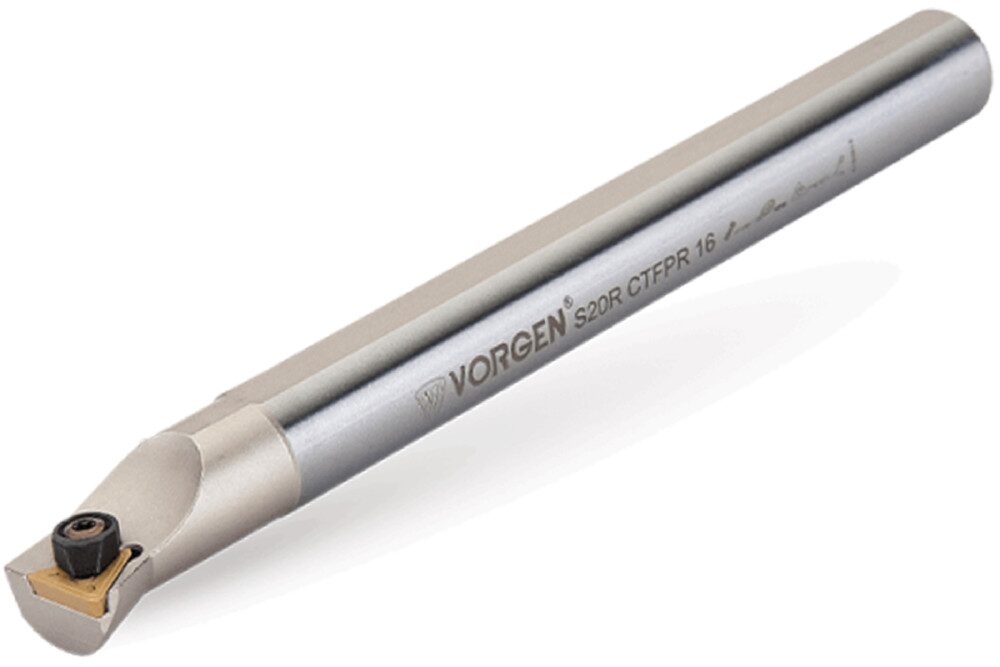

S16R-CTFPL-16, левая расточная оправка Ø16 мм, длина 180 мм, под сменную пластину TP.. 1603... Основное: крепление C-тип; угол врезки 90°; минимальное отверстие 20 мм. Расточная втулка или отверстие резцедержателя того же диаметра.
Совместимость и подбор
Диаметр отверстия задает пластина, глубину ограничивает вылет оправки.
- Требуемая пластина
- TP.. 1603..
- Схема крепления
- C-тип (верхний прижим без отверстия)
- Посадочный диаметр
- 16 мм
- Общая длина
- 180 мм
- Минимальное отверстие
- от 20 мм
- Взаимозаменяемость
- Обозначение по ISO 5608
Назначение и область применения
Растачивание сквозных и глухих отверстий на токарных станках, включая станки с ЧПУ.
Угол врезки 90° задает, какой участок контура резец проходит без переустановки.
Вылет 180 мм при диаметре корпуса 16 мм определяет предел глубины обработки: дальше растет виброактивность.
Изнашивается пластина, корпус работает до механического повреждения гнезда.
Характеристики
- Форма режущей пластины
- Треугольник (T)
- Диаметр державки, мм
- 16
- Исполнение
- Левый
- Угол врезки
- 90° (F)
- Задний угол пластины
- 11° (P)
- Длина державки, мм
- 180
- Способ крепления пластины
- C-тип (верхний прижим без отверстия)
- Минимальный диаметр отверстия, мм
- 20
- Тип резца
- Расточной
- Режущая пластина
- TP.. 1603.. (ISO)
Размеры и посадочные данные сверены с каталогом VORGEN 2023, август 2026. Страница каталога: раздел токарных державок.
Что означает обозначение S16R-CTFPL-16
- T
- Треугольник. Форма сменной режущей пластины по ISO 1832.
- F
- 90°. Главный угол в плане. Задает направление подачи и форму зоны резания.
- P
- 11°. Задний угол пластины по ISO. Определяет, какая пластина встанет в гнездо.
- L
- Левый. Исполнение инструмента. Определяет направление подачи.
- TP.. 1603..
- Типоразмер сменной пластины, которую принимает гнездо.
Ориентировочные режимы точения
Скорость резания задает пластина и ее покрытие, а не корпус. Ниже справочные диапазоны для твердосплавной пластины с покрытием.
- P · Сталь конструкционная
- Vc 180-260 м/мин
- M · Нержавеющая сталь
- Vc 120-180 м/мин
- K · Чугун серый
- Vc 150-220 м/мин
- N · Алюминий и сплавы
- Vc 400-800 м/мин
- S · Жаропрочные сплавы
- Vc 30-60 м/мин
- H · Закаленная сталь до 55 HRC
- Vc 80-140 м/мин
n = 1000·Vc / (π·D). Для D = 30 мм и Vc = 200 м/мин получается n = 2122 об/мин. Окончательные значения берутся из каталога изготовителя пластины.
Частые вопросы
Пластины какого изготовителя подходят?
Гнездо рассчитано на TP.. 1603.. по ISO. Подходит пластина любого изготовителя с этим обозначением, разница в сплаве, покрытии и стружколоме.
Что делать при затуплении?
Пластина поворачивается на следующую кромку, после выработки всех кромок заменяется. Крепление: C-тип.
Какое минимальное отверстие можно расточить?
От 20 мм. Меньший диаметр корпус не проходит.
Правое или левое исполнение?
Левое: подача слева направо, от патрона к задней бабке.
Преимущества
- Пластина TP.. 1603.. по ISO, поставщик не привязан к изготовителю корпуса
- Изнашивается пластина, корпус остается в работе
- Гнездо шлифованное, повторная установка не меняет вылет вершины
Совместимые пластины и соседние типоразмеры
- Сменная пластина
- Твердосплавная пластина фрезерная TPKN 1603PDSR AMS1035C AGIR
- Сменная пластина
- Твердосплавная пластина фрезерная TPKN 1603PDSR-SU AU1025G AGIR
- Соседний типоразмер
- Резец токарный расточной S20R-SVQBL-11 под пластину VBMT 1103 державка VORGEN
- Соседний типоразмер
- Резец токарный расточной S20R-SVQBR-11 под пластину VBMT 1103 державка VORGEN
- Соседний типоразмер
- Резец токарный расточной S20R-SVQCL-11 под пластину VCMX 1103 державка VORGEN
Запасные части
Комплект запасных частей для C-системы (верхний прижим) под пластину TPKN 16. Винт прижима расходуется быстрее остальных элементов: его берут с запасом.
- Прижим пластины
- Прижим к резцу C-типа VCP 03 VORGEN
Состав запасных частей сверен с каталогом VORGEN, стр. 162-165, сентябрь 2026.
По каталогу производителя
- Диаметр оправки d
- 16 мм
- Высота h
- 15 мм
- Длина L
- 180 мм
- Размер f
- 11 мм
- Наименьший диаметр отверстия Dmin
- 20 мм
- Ключ
- Ключ TORX T15 VORGEN
Сверено с данными производителя VORGEN (каталог, стр. 54), сентябрь 2026.
Как подобрать: вылет из резцедержателя держите до 48 мм, то есть 3×D. Отверстие меньше 20 мм этой оправкой не расточить. Пластину берите по обозначению ISO из гнезда, сплав и покрытие под обрабатываемый материал.
