Резец расточной S20R STUCR 11 — борштанга Ø20 мм из материала сталь под пластину TCMT 1102, минимальный диаметр растачивания 25 мм, длина 200 мм, исполнение правое. Угол врезки 93° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.
Совместимость и подбор
Растачивание отверстия от 25 мм борштангой Ø20 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.
- Посадочное гнездо
- под пластину TCMT 1102
- Минимальный диаметр растачивания
- 25 мм
- Диаметр державки
- 20 мм — под расточную оправку или втулку с посадкой 20 H7
- Материал державки
- сталь
- Форма пластины
- треугольная
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Угол врезки
- 93°
- Длина державки
- 200 мм
- Направление
- правое
- Подвод СОЖ
- наружный
Назначение и область применения
Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø20 мм из материала сталь рабочий предел — 4 диаметра, то есть 80 мм. На вылете 80 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.
Минимальный диаметр 25 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 93° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.
Подачу при растачивании назначают от радиуса при вершине пластины: подача больше радиуса дает рваную поверхность, а на выходе из отверстия кромка отжимается и оставляет ступеньку. Первый проход делают с припуском 0,3-0,5 мм на сторону, чтобы замерить фактический увод.
| Вылет из зажима | Отношение вылета к диаметру | Относительный отжим кромки |
|---|
| 20 мм | 1×D | ×1 |
| 40 мм | 2×D | ×8 |
| 60 мм | 3×D | ×27 |
| 80 мм | 4×D | ×64 |
Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 20 мм. Предел для этой державки — 4×D.
Характеристики
- Обозначение
- S20R STUCR 11
- Стандарт обозначения
- ISO 6261
- Сменная пластина
- TCMT 1102
- Диаметр державки
- 20 мм
- Минимальный диаметр растачивания
- 25 мм
- Длина
- 200 мм
- Материал державки
- сталь
- Угол врезки
- 93°
- Форма пластины
- треугольная
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Направление
- правое
- Рекомендуемый вылет
- до 80 мм (4×D)
- Подвод СОЖ
- наружный

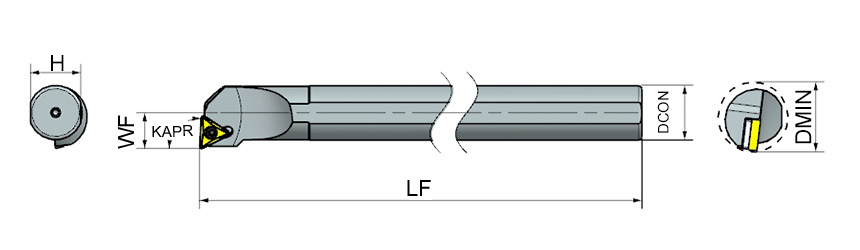

- Функциональная ширина (WF)
- 13
- Высота державки (H)
- 18.3
Что означает обозначение S20R STUCR 11
S20R STUCR 11 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.
- S
- материал державки: сталь
- 20
- диаметр державки 20 мм
- R
- длина державки 200 мм
- S
- схема крепления пластины: винтом через отверстие пластины
- T
- форма пластины: треугольная
- U
- тип головки, угол врезки 93°
- C
- задний угол пластины 7°
- R
- направление: правое
- 11
- размер режущей кромки пластины, мм
Частые вопросы
- Чем крепится пластина
- винтом через отверстие пластины. В расточной державке доступ к винту ограничен, поэтому ключ берут тот, что идет к державке, а не универсальный.
- Подойдет ли пластина другого производителя
- да, TCMT 1102 — обозначение по ISO, гнездо принимает пластину этой формы и размера от любого изготовителя.
- В какое отверстие она войдет
- от 25 мм и больше. Меньше — упрется телом державки в стенку.
- Какой вылет допустим
- до 80 мм, это 4 диаметра державки. Дальше начинается «пение» на выходе и конусность отверстия: кромка отжимается и снимает меньше, чем задано.
Преимущества
- Минимальный диаметр растачивания 25 мм
- Державка Ø20 мм из материала сталь
- Шлифованная посадочная поверхность державки
- Пластина TCMT 1102 по ISO — сменная кромка вместо переточки
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) расточные.
Как подобрать. Сначала отверстие: диаметр детали должен быть от 25 мм. Затем глубина: вылет считают от зажима, предел 80 мм. Если глубина больше — берут державку большего диаметра, а не больший вылет. Зажимают борштангу по всей длине посадки Ø20 мм: зажим за край дает биение и уводит размер.
