Резец расточной S25S SDXCR 11 — борштанга Ø25 мм из материала сталь под пластину DCMT 11T3, минимальный диаметр растачивания 32 мм, длина 250 мм, исполнение правое. Угол врезки 93° определяет, какой уступ резец оставит в глухом отверстии. Подвод СОЖ наружный.
Совместимость и подбор
Растачивание отверстия от 32 мм борштангой Ø25 мм. Диаметр обработки задает вылет и положение пластины, глубину ограничивает длина державки.
- Посадочное гнездо
- под пластину DCMT 11T3
- Минимальный диаметр растачивания
- 32 мм
- Диаметр державки
- 25 мм — под расточную оправку или втулку с посадкой 25 H7
- Материал державки
- сталь
- Форма пластины
- ромбическая 55°
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Угол врезки
- 93°
- Длина державки
- 250 мм
- Направление
- правое
- Подвод СОЖ
- наружный
Назначение и область применения
Борштанга работает в отверстии, где нет места для отвода стружки и нет второй опоры. Отсюда главное ограничение: вылет из зажима. Для державки Ø25 мм из материала сталь рабочий предел — 4 диаметра, то есть 100 мм. На вылете 100 мм отжим кромки в шестьдесят с лишним раз больше, чем на вылете в один диаметр: отжим растет как куб отношения вылета к диаметру.
Минимальный диаметр 32 мм — это не рекомендация, а геометрический предел: в меньшее отверстие державка с пластиной просто не заходит. Угол врезки 93° показывает, что резец оставит на дне глухого отверстия: при 90-95° дно выходит плоским, уступ подрезается начисто.
Борштангу зажимают по всей длине посадки Ø25 мм — в цанговой втулке или в блоке с разрезным гнездом. Зажим двумя винтами за край дает местную деформацию: отверстие уходит в конус, а следы винтов остаются на посадочной поверхности навсегда.
| Вылет из зажима | Отношение вылета к диаметру | Относительный отжим кромки |
|---|
| 25 мм | 1×D | ×1 |
| 50 мм | 2×D | ×8 |
| 75 мм | 3×D | ×27 |
| 100 мм | 4×D | ×64 |
Отжим считан по кубу отношения вылета к диаметру при одинаковой силе резания; за единицу принят вылет в один диаметр, то есть 25 мм. Предел для этой державки — 4×D.

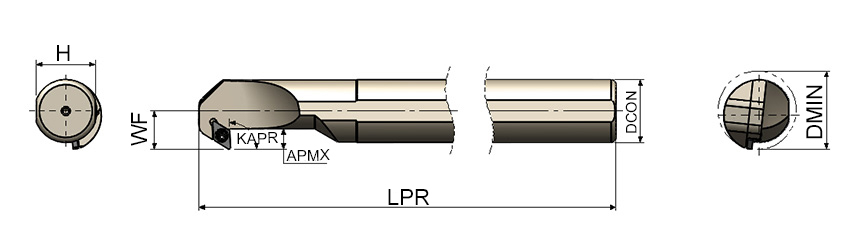

Характеристики
- Обозначение
- S25S SDXCR 11
- Стандарт обозначения
- ISO 6261
- Сменная пластина
- DCMT 11T3
- Диаметр державки
- 25 мм
- Минимальный диаметр растачивания
- 32 мм
- Длина
- 250 мм
- Материал державки
- сталь
- Угол врезки
- 93°
- Форма пластины
- ромбическая 55°
- Задний угол пластины
- 7°
- Схема крепления
- винтом через отверстие пластины
- Направление
- правое
- Рекомендуемый вылет
- до 100 мм (4×D)
- Подвод СОЖ
- наружный
- Функциональная ширина (WF)
- 17
- Максимальная глубина резания (APMX)
- 9
- Высота державки (H)
- 23
Что означает обозначение S25S SDXCR 11
S25S SDXCR 11 — обозначение по ISO 6261: буква и две цифры описывают державку, следующие пять букв — гнездо и геометрию по ISO 5608.
- S
- материал державки: сталь
- 25
- диаметр державки 25 мм
- S
- длина державки 250 мм
- S
- схема крепления пластины: винтом через отверстие пластины
- D
- форма пластины: ромбическая 55°
- X
- тип головки, угол врезки 93°
- C
- задний угол пластины 7°
- R
- направление: правое
- 11
- размер режущей кромки пластины, мм
Частые вопросы
- Как выставить резец по центру
- по высоте центра задней бабки или по эталону. Кромка выше центра увеличивает трение по задней поверхности, ниже — уводит размер в плюс и оставляет след на дне.
- Чем крепится пластина
- винтом через отверстие пластины. В расточной державке доступ к винту ограничен, поэтому ключ берут тот, что идет к державке, а не универсальный.
- Подойдет ли пластина другого производителя
- да, DCMT 11T3 — обозначение по ISO, гнездо принимает пластину этой формы и размера от любого изготовителя.
- В какое отверстие она войдет
- от 32 мм и больше. Меньше — упрется телом державки в стенку.
Преимущества
- Пластина DCMT 11T3 по ISO — сменная кромка вместо переточки
- Угол врезки 93° под подрезку дна и уступа
- Минимальный диаметр растачивания 32 мм
- Державка Ø25 мм из материала сталь
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) расточные.
Как подобрать. Сначала отверстие: диаметр детали должен быть от 32 мм. Затем глубина: вылет считают от зажима, предел 100 мм. Если глубина больше — берут державку большего диаметра, а не больший вылет. Зажимают борштангу по всей длине посадки Ø25 мм: зажим за край дает биение и уводит размер.
