Різець розточний S32T SVUCL 16 AKKO

*Зображення має ілюстративний характер. Фактичний зовнішній вигляд продукту може відрізнятись від показаного на малюнку

5527 ₴-1106₴ 4421 ₴

На складі: 3шт.

Код товару: MZ-38108

В наявності

Доставка

Відправка замовлень по всій Україні здійснюється транспортною компанією «Нова Пошта» с понеділка по п'ятницю.

При оформленні та оплаті замовлення до 15:00 товар передається в доставку у день оплати.

Вартість доставки оплачує покупець згідно з тарифами перевізника.

Оплата

Оплата у «Сплав Харків» – усі розрахунки у гривнях.

Безготівковий розрахунок з ПДВ (+20%) або без ПДВ (+10%).

Юрособи та ФОП: для виписки рахунку-фактури вкажіть ваш код ЄДРПОУ
Фізособи: оплата рахунку в будь-якому банку або відділенні.

Готівковий розрахунок

Переказ на картку підприємства – реквізити видасть менеджер після підтвердження наявності товару.
Оплата при отриманні у відділенні Нової Пошти (доставка грошей – за рахунок отримувача).

Мінімальна сума замовлення 300 грн.

AKKO Новий MZ-38108

Різець розточний S32T SVUCL 16 — борштанга Ø32 мм із матеріалу сталь під пластину VCMT 1604, мінімальний діаметр розточування 40 мм, довжина 300 мм, виконання ліве. Кут врізання 93° визначає, який уступ різець залишить у глухому отворі. Подавання МОР зовнішнє.

Сумісність і добір

Розточування отвору від 40 мм борштангою Ø32 мм. Діаметр обробки задає виліт і положення пластини, глибину обмежує довжина державки.

Посадкове гніздо: під пластину VCMT 1604
Мінімальний діаметр розточування: 40 мм
Діаметр державки: 32 мм — під розточну оправку або втулку з посадкою 32 H7
Матеріал державки: сталь
Форма пластини: ромбічна 35°
Задній кут пластини: 7°
Схема кріплення: гвинтом крізь отвір пластини
Кут врізання: 93°
Довжина державки: 300 мм
Напрямок: ліве
Подавання МОР: зовнішній

Призначення та сфера застосування

Борштанга працює в отворі, де немає місця для відведення стружки і немає другої опори. Звідси головне обмеження: виліт із затиску. Для державки Ø32 мм із матеріалу сталь робоча межа — 4 діаметри, тобто 128 мм. На вильоті 128 мм віджим кромки у шістдесят із лишком разів більший, ніж на вильоті в один діаметр: віджим росте як куб відношення вильоту до діаметра.

Мінімальний діаметр 40 мм — це не рекомендація, а геометрична межа: у менший отвір державка з пластиною просто не заходить. Кут врізання 93° показує, що різець залишить на дні глухого отвору: за 90-95° дно виходить пласким, уступ підрізається начисто.

Подачу під час розточування призначають від радіуса при вершині пластини: подача більша за радіус дає рвану поверхню, а на виході з отвору кромка віджимається і лишає сходинку. Перший прохід роблять із припуском 0,3-0,5 мм на сторону, щоб заміряти фактичний увід.

Виліт із затиску	Відношення вильоту до діаметра	Відносний віджим кромки
32 мм	1×D	×1
64 мм	2×D	×8
96 мм	3×D	×27
128 мм	4×D	×64

Віджим порахований за кубом відношення вильоту до діаметра за однакової сили різання; за одиницю взято виліт в один діаметр, тобто 32 мм. Межа для цієї державки — 4×D.

Характеристики

Позначення: S32T SVUCL 16
Стандарт позначення: ISO 6261
Змінна пластина: VCMT 1604
Діаметр державки: 32 мм
Мінімальний діаметр розточування: 40 мм
Довжина: 300 мм
Матеріал державки: сталь
Кут врізання: 93°
Форма пластини: ромбічна 35°
Задній кут пластини: 7°
Схема кріплення: гвинтом крізь отвір пластини
Напрямок: ліве
Рекомендований виліт: до 128 мм (4×D)
Подавання МОР: зовнішній

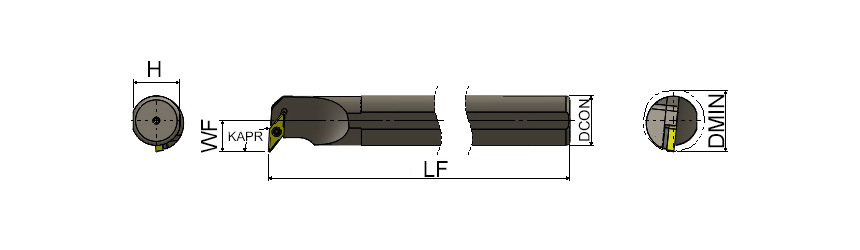

Функціональна ширина (WF): 22
Висота державки (H): 30

Що означає позначення S32T SVUCL 16

S32T SVUCL 16 — позначення за ISO 6261: літера і дві цифри описують державку, наступні п’ять літер — гніздо і геометрію за ISO 5608.

S: матеріал державки: сталь
32: діаметр державки 32 мм
T: довжина державки 300 мм
S: схема кріплення пластини: гвинтом крізь отвір пластини
V: форма пластини: ромбічна 35°
U: тип головки, кут врізання 93°
C: задній кут пластини 7°
L: напрямок: ліве
16: розмір різальної кромки пластини, мм

Часті запитання

Чим кріпиться пластина: гвинтом крізь отвір пластини. У розточній державці доступ до гвинта обмежений, тому ключ беруть той, що йде до державки, а не універсальний.
Чи підійде пластина іншого виробника: так, VCMT 1604 — позначення за ISO, гніздо приймає пластину цієї форми і розміру від будь-якого виробника.
У який отвір вона увійде: від 40 мм і більше. Менше — упреться тілом державки у стінку.
Який виліт припустимий: до 128 мм, це 4 діаметри державки. Далі починається «спів» на виході і конусність отвору: кромка віджимається і знімає менше, ніж задано.

Переваги

✓Шліфована посадкова поверхня державки
✓Пластина VCMT 1604 за ISO — змінна кромка замість переточування
✓Кут врізання 93° під підрізання дна та уступу
✓Мінімальний діаметр розточування 40 мм

Пластини до цього різця

Гніздо приймає цей типорозмір; марку сплаву і стружколам обирають під матеріал деталі.

Сусідні типорозміри

Той самий тип, інший діаметр: Різець розточний S16P SVUCL 11 AKKO
Той самий тип, інший діаметр: Різець розточний S20R SVUCL 11 AKKO
Той самий тип, інший діаметр: Різець розточний S25S SVUCL 16 AKKO

Як дібрати. Спочатку отвір: діаметр деталі має бути від 40 мм. Далі глибина: виліт рахують від затиску, межа 128 мм. Якщо глибина більша — беруть державку більшого діаметра, а не більший виліт. Затискають борштангу по всій довжині посадки Ø32 мм: затиск за край дає биття і уводить розмір.

Виробник: AKKO
