Резец резьбовой SER 2525 M16C — державка для нарезания наружной резьбы на валу сменной пластиной 16 ER (0,35-3)(ISO METRIC), хвостовик 25×25 мм, длина 150 мм, исполнение правое. Профиль резьбы задает пластина: M-Метрическая.
Совместимость и подбор
Нарезание наружной резьбы на валу пластиной 16 ER (0,35-3)(ISO METRIC). Шаг и профиль задает пластина, державка отвечает за угол установки и жесткость.
- Посадочное гнездо
- под пластину 16 ER (0,35-3)(ISO METRIC)
- Тип резьбы
- M-Метрическая
- Хвостовик
- 25×25 мм
- Длина державки
- 150 мм
- Схема крепления
- винтом через отверстие
- Направление
- правое
- Подкладная пластина
- под резьбовую пластину ставится подкладка с нужным углом подъема винтовой линии
Назначение и область применения
Резьба нарезается за несколько проходов: пластина повторяет профиль витка, а глубину набирают радиальным или боковым врезанием. Шаг определяется программой станка и пластиной, державка на шаг не влияет.
Наружная резьба идет вдоль вала, и главное ограничение — выход инструмента за торец детали и упор в патрон. Угол подъема винтовой линии компенсируется подкладкой под пластиной: при крупном шаге штатная подкладка меняется на клиновую, иначе задняя поверхность трет по витку.
Характеристики
- Обозначение
- SER 2525 M16C
- Тип резца
- резьбовой наружный
- Сменная пластина
- 16 ER (0,35-3)(ISO METRIC)
- Тип резьбы
- M-Метрическая
- Хвостовик
- 25×25 мм
- Длина державки
- 150 мм
- Схема крепления
- винтом через отверстие
- Направление
- правое
Что означает обозначение SER 2525 M16C
SER 2525 M16C — обозначение державки: крепление, сторона резьбы, направление и размер.
- S
- крепление пластины винтом через отверстие
- E
- наружная резьба
- R
- направление: правое
- 2525
- сечение хвостовика 25×25 мм
- 16
- размер резьбовой пластины
Частые вопросы
- Метрическую и дюймовую одной пластиной
- M-Метрическая
- Сколько проходов нужно
- от восьми до шестнадцати в зависимости от шага и материала. Последний проход делают без съема, чтобы снять упругий отжим.
- Зачем менять подкладку
- она задает угол подъема винтовой линии. Штатная рассчитана на средний шаг; при крупном шаге без клиновой подкладки задняя поверхность пластины трет.
- В какое отверстие войдет

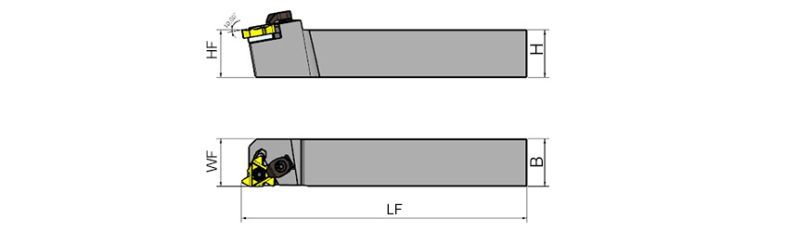

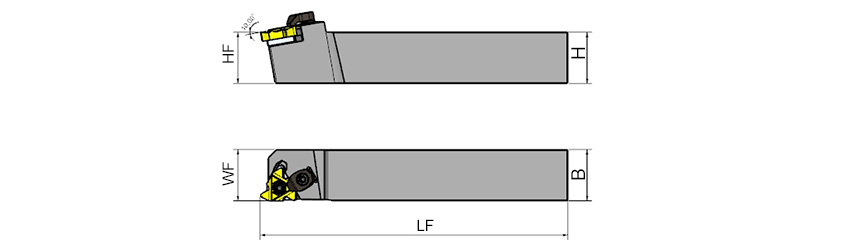

- минимальный диаметр смотрите по чертежу державки.
Преимущества
- Пластина 16 ER (0,35-3)(ISO METRIC) — сменная кромка вместо переточки резьбового резца
- Тип резьбы: M-Метрическая
- Исполнение правое
- Державка 25×25 мм под стандартный резцедержатель
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) резьбовые.
Как подобрать. Сначала сторона: наружная резьба. Затем сечение хвостовика под резцедержатель. Пластину берут по профилю и шагу: полнопрофильная дает точную резьбу и режет только свой шаг, универсальная неполного профиля закрывает диапазон шагов, но оставляет вершину витка недорезанной. Подкладку подбирают под угол подъема.
