Резец резьбовой SIR S40T 16C — державка для нарезания внутренней резьбы в отверстии сменной пластиной 16 IR (0,35-3)(ISO METRIC), державка Ø40 мм, длина 300 мм, исполнение правое. Минимальный диаметр отверстия 44 мм. Профиль резьбы задает пластина: M-Метрическая.
Совместимость и подбор
Нарезание внутренней резьбы в отверстии пластиной 16 IR (0,35-3)(ISO METRIC). Шаг и профиль задает пластина, державка отвечает за угол установки и жесткость.
- Посадочное гнездо
- под пластину 16 IR (0,35-3)(ISO METRIC)
- Тип резьбы
- M-Метрическая
- Минимальный диаметр отверстия
- 44 мм
- Хвостовик
- цилиндрический Ø40 мм
- Длина державки
- 300 мм
- Схема крепления
- винтом через отверстие
- Направление
- правое
- Подкладная пластина
- под резьбовую пластину ставится подкладка с нужным углом подъема винтовой линии
Назначение и область применения
Резьба нарезается за несколько проходов: пластина повторяет профиль витка, а глубину набирают радиальным или боковым врезанием. Шаг определяется программой станка и пластиной, державка на шаг не влияет.
Внутренняя резьба режется вслепую, поэтому вылет и упор выставляют заранее; минимальный диаметр 44 мм — предел, ниже которого державка задевает стенку. Угол подъема винтовой линии компенсируется подкладкой под пластиной: при крупном шаге штатная подкладка меняется на клиновую, иначе задняя поверхность трет по витку.
Характеристики
- Обозначение
- SIR S40T 16C
- Тип резца
- резьбовой внутренний
- Сменная пластина
- 16 IR (0,35-3)(ISO METRIC)
- Тип резьбы
- M-Метрическая
- Хвостовик
- Ø40 мм
- Минимальный диаметр отверстия
- 44 мм
- Длина державки
- 300 мм
- Схема крепления
- винтом через отверстие
- Направление
- правое

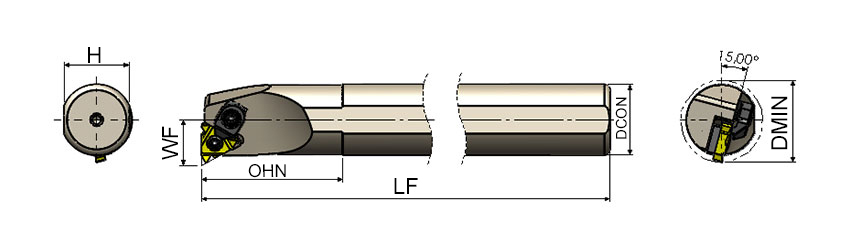

- Функциональная ширина (WF)
- 23.7
Что означает обозначение SIR S40T 16C
SIR S40T 16C — обозначение державки: крепление, сторона резьбы, направление и размер.
- S
- крепление пластины винтом через отверстие
- I
- внутренняя резьба, расточная державка
- R
- направление: правое
- Ø40
- диаметр державки 40 мм
- 16
- размер резьбовой пластины
Частые вопросы
- Метрическую и дюймовую одной пластиной
- M-Метрическая
- Сколько проходов нужно
- от восьми до шестнадцати в зависимости от шага и материала. Последний проход делают без съема, чтобы снять упругий отжим.
- Зачем менять подкладку
- она задает угол подъема винтовой линии. Штатная рассчитана на средний шаг; при крупном шаге без клиновой подкладки задняя поверхность пластины трет.
- В какое отверстие войдет
- от 44 мм.
Преимущества
- Тип резьбы: M-Метрическая
- Минимальный диаметр отверстия 44 мм
- Державка Ø40 мм под расточной блок
- Подкладка задает угол подъема винтовой линии и меняется под шаг
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Сопутствующие товары
Другие модели в разделе Резцы (державки) резьбовые.
Как подобрать. Сначала сторона: внутренняя резьба. Затем отверстие: от 44 мм. Пластину берут по профилю и шагу: полнопрофильная дает точную резьбу и режет только свой шаг, универсальная неполного профиля закрывает диапазон шагов, но оставляет вершину витка недорезанной. Подкладку подбирают под угол подъема.
