Резец резьбовой TER 2525 M16 — державка для нарезания наружной резьбы на валу сменной пластиной 16 ER (ISO), хвостовик 25×25 мм, длина 150 мм, исполнение правое. Профиль резьбы задает пластина: M, G, AG - Метрическая и дюймовая (55° и 60°).
Совместимость и подбор
Нарезание наружной резьбы на валу пластиной 16 ER (ISO). Шаг и профиль задает пластина, державка отвечает за угол установки и жесткость.
- Посадочное гнездо
- под пластину 16 ER (ISO)
- Тип резьбы
- M, G, AG - Метрическая и дюймовая (55° и 60°)
- Хвостовик
- 25×25 мм
- Длина державки
- 150 мм
- Схема крепления
- прижимом сверху
- Направление
- правое
- Подкладная пластина
- под резьбовую пластину ставится подкладка с нужным углом подъема винтовой линии
Назначение и область применения
Резьба нарезается за несколько проходов: пластина повторяет профиль витка, а глубину набирают радиальным или боковым врезанием. Шаг определяется программой станка и пластиной, державка на шаг не влияет.
Наружная резьба идет вдоль вала, и главное ограничение — выход инструмента за торец детали и упор в патрон. Угол подъема винтовой линии компенсируется подкладкой под пластиной: при крупном шаге штатная подкладка меняется на клиновую, иначе задняя поверхность трет по витку.
Характеристики
- Обозначение
- TER 2525 M16
- Тип резца
- резьбовой наружный
- Сменная пластина
- 16 ER (ISO)
- Тип резьбы
- M, G, AG - Метрическая и дюймовая (55° и 60°)
- Хвостовик
- 25×25 мм
- Длина державки
- 150 мм
- Схема крепления
- прижимом сверху
- Направление
- правое
Что означает обозначение TER 2525 M16
TER 2525 M16 — обозначение державки: крепление, сторона резьбы, направление и размер.
- T
- крепление пластины прижимом сверху
- E
- наружная резьба
- R
- направление: правое
- 2525
- сечение хвостовика 25×25 мм
- 16
- размер резьбовой пластины
Частые вопросы
- Метрическую и дюймовую одной пластиной
- M, G, AG - Метрическая и дюймовая (55° и 60°)
- Сколько проходов нужно
- от восьми до шестнадцати в зависимости от шага и материала. Последний проход делают без съема, чтобы снять упругий отжим.
- Зачем менять подкладку
- она задает угол подъема винтовой линии. Штатная рассчитана на средний шаг; при крупном шаге без клиновой подкладки задняя поверхность пластины трет.
- В какое отверстие войдет

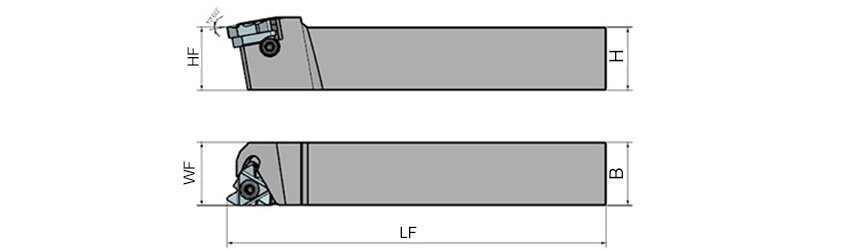

- минимальный диаметр смотрите по чертежу державки.
Преимущества
- Державка 25×25 мм под стандартный резцедержатель
- Подкладка задает угол подъема винтовой линии и меняется под шаг
- Пластина 16 ER (ISO) — сменная кромка вместо переточки резьбового резца
- Тип резьбы: M, G, AG - Метрическая и дюймовая (55° и 60°)
Соседние типоразмеры
- Зеркальное исполнение
- Резец токарный резьбовой SEL 1616 H11 для наружной резьбы AKKO
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Соседние типоразмеры
Сопутствующие товары
Другие модели в разделе Резцы (державки) резьбовые.
Как подобрать. Сначала сторона: наружная резьба. Затем сечение хвостовика под резцедержатель. Пластину берут по профилю и шагу: полнопрофильная дает точную резьбу и режет только свой шаг, универсальная неполного профиля закрывает диапазон шагов, но оставляет вершину витка недорезанной. Подкладку подбирают под угол подъема.
