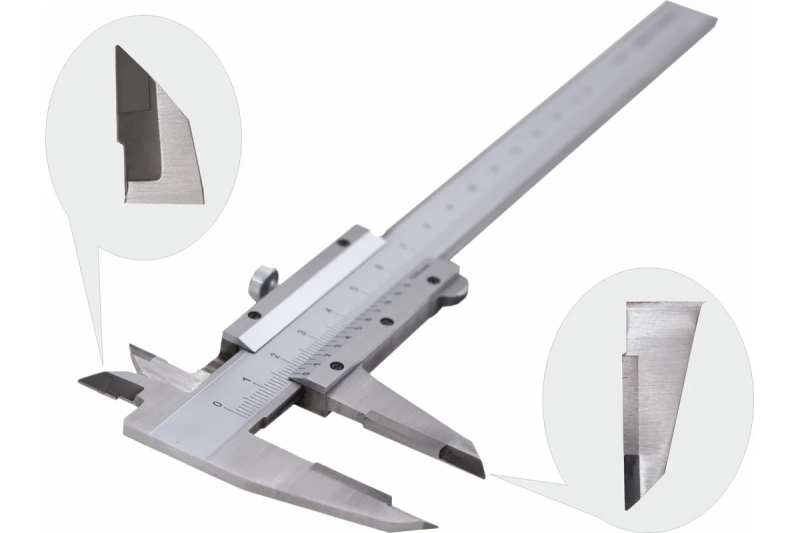

Штангенциркуль ШЦТ 0–150 мм, цена деления 0,05 мм OTTIMO. Универсальный измерительный инструмент цеха: наружный и внутренний размер, глубина — тремя элементами одного прибора.
Где применяется
Штангенинструмент закрывает основной объем цеховых измерений: он универсален, не требует настройки по эталону и дает результат сразу в абсолютных величинах. Расплата за универсальность — точность порядка сотых долей миллиметра, ниже, чем у микрометрических приборов. Хранят измерительный инструмент отдельно от режущего, в футляре и слегка смазанным: забоина на измерительной поверхности выводит прибор из класса точности.
Что важно при подборе
Диапазон измерения 0–150 мм: инструмент подбирают с запасом по верхней границе, а не впритык к максимальному размеру детали. Цена деления 0,05 мм задает разрешение отсчета, но не точность: погрешность прибора всегда больше цены деления и нормируется стандартом. Твердосплавные измерительные поверхности держат размер дольше стальных — это ресурс при интенсивном контроле абразивных материалов.
Характеристики
- Тип
- штангенинструмент
- Обозначение типа
- ШЦТ
- Диапазон измерения
- 0–150 мм
- Цена деления
- 0,05 мм
- Измерительные поверхности
- твердосплавные
- Производитель
- OTTIMO
- Значение отсчета
- 0,05 мм
- Тип отсчета
- нониус
- Тип по ГОСТ 166-89
- I
- Стандарт
- ГОСТ 166-89
Тип, размеры и нормы точности — по ГОСТ 166-89 (Штангенциркули. Технические условия).
Тексты стандартов: ГОСТ 166-89.
Поверка и калибровка
Выполняем метрологическую поверку и калибровку этого инструмента: поверку — через уполномоченную метрологическую организацию с выдачей свидетельства о поверке, калибровку — с выдачей сертификата калибровки аккредитованной лаборатории. Срок — до 30 дней с момента передачи прибора. Ориентировочная стоимость по позиции прайса «штангенциркуль до 200 мм» — 754,43 грн. Окончательная цена зависит от типа и состояния прибора; уточняйте при оформлении.
Эксплуатация и уход
Инструмент рассчитан на работу при 10–40 °C и влажности до 80 % (ГОСТ 166-89). Перед точным замером деталь и штангенциркуль выдерживают при одной температуре, иначе тепловое расширение съедает точность отсчета.
Что означает обозначение
ШЦТ-I- 150: ШЦТ — нониусный, измерительные поверхности из твердого сплава; I — тип по ГОСТ 166-89: двусторонний с глубиномером; 0–150 — пределы измерений, мм; 0,05 — отсчет/цена деления, мм.
Что дает эта позиция
- Нормы точности по ГОСТ 166-89
- Результат не зависит от квалификации при верной методике
- Подлежит поверке и служит средством приемки
- Диапазон измерения 0–150 мм
Частые вопросы
Как хранить измерительный инструмент?
В футляре, отдельно от режущего инструмента, слегка смазанным и при нормальной влажности. Забоина или коррозия на измерительной поверхности выводит прибор из класса точности.
Какую точность реально дает штангенциркуль?
Погрешность нормируется стандартом и зависит от диапазона и цены деления; она всегда больше цены деления нониуса. Для размеров точнее сотых берут микрометр или индикаторный прибор.
Почему разные люди получают разные показания?
Из-за усилия на губках и перекоса: штангенциркуль не имеет трещотки, поэтому усилие задает сам контролер. Губки ставят перпендикулярно детали и без нажима.
Сопутствующие и соседние позиции
- Соседний типоразмер
- Штангенциркуль разметочный т/с ШЦТ-I- 200 (0-200) 0.05 ГОСТ 166-89 губ. 50 мм OTTIMO
- Соседний типоразмер
- Штангенциркуль разметочный т/с ШЦТ-I- 250 (0-250) 0.05 ГОСТ 166-89 губ. 60мм OTTIMO
- Соседний типоразмер
- Штангенциркуль разметочный т/с ШЦТ-II- 250 (0-250) 0.05 OTTIMO
- Сопутствующий прибор
- Микрометр YATO с точностью 0.01 мм в диапазоне 25 - 50 мм (YT-72301)
- Раздел каталога
- Штангенциркули
- Весь измерительный инструмент
- Измерительный инструмент
Как подобрать: сначала диапазон — по наибольшему размеру детали с запасом, затем цена деления и тип отсчета. Цифровой удобнее и быстрее, нониусный не зависит от батарейки и дешевле в обслуживании.
