Сверла DIN 338, DIN 340, DIN 1869: серии по длине, таблица размеров и соответствие ГОСТ

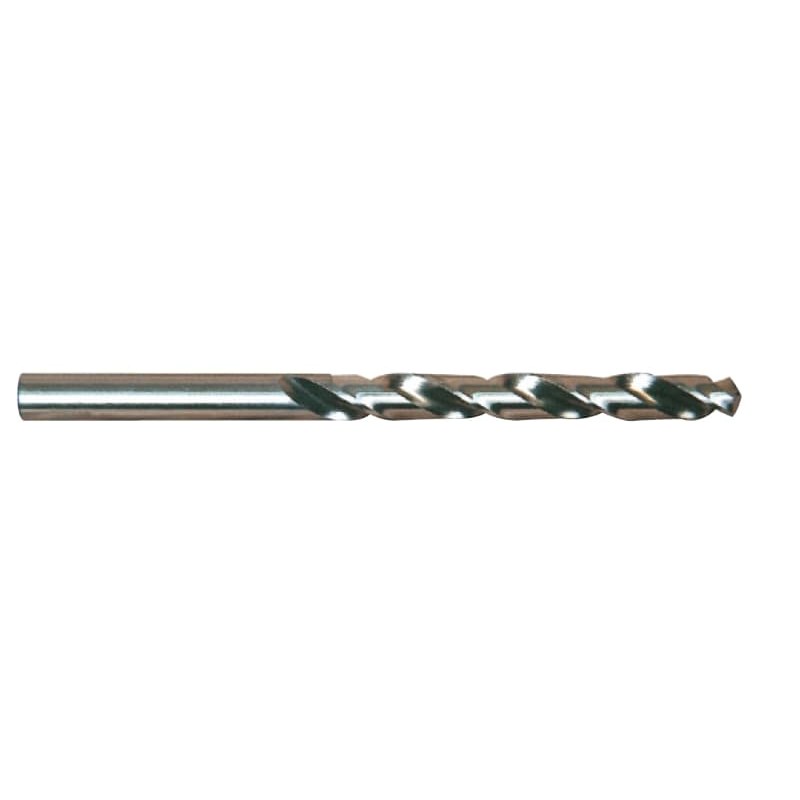

Спиральные свёрла с цилиндрическим хвостовиком по DIN выпускаются в трёх сериях по длине: DIN 338 — нормальная (средняя), DIN 340 — длинная и DIN 1869 — экстрадлинная. Все три имеют один и тот же профиль и хвостовик, различаются общей длиной L и длиной рабочей части l. Ниже — как соотносятся серии между собой и с ГОСТ, таблица размеров и подсказки по выбору.

Три серии и соответствие ГОСТ

Размеры DIN 338 и ГОСТ 10902-77 совпадают по диаметру и общей длине в большинстве типоразмеров, поэтому на практике эти свёрла взаимозаменяемы; то же для пары DIN 340 и ГОСТ 886-77. Подробные таблицы шифров ГОСТ — в статье Сверла с цилиндрическим хвостовиком: таблицы шифров ГОСТ.

Таблица размеров: общая длина L и рабочая часть l

Размеры в миллиметрах для самых ходовых диаметров. Промежуточные диаметры (0,1; 0,25; 0,5 мм шагом) идут ступенями: длина меняется скачками, например у DIN 338 одинаковые 93/57 у диаметров от 5,35 до 6,0 мм. L — общая длина, l — длина рабочей части (спиральной канавки).

Как выбрать серию по глубине отверстия

Рабочая длина показывает, на какую глубину сверло уходит без выхода из резания. Для диаметра 6 мм: DIN 338 — l = 57 мм (около 9,5 диаметра), DIN 340 — 91 мм (15 диаметров), DIN 1869 — 140, 180 и 225 мм (23, 30 и 37 диаметров). Чем длиннее сверло, тем больше прогиб и риск увода: берите серию по глубине отверстия плюс запас 3–5 мм, а не «с запасом» втрое.

• Отверстие до 5 диаметров — DIN 338: жёстче и дешевле всего.
• От 5 до 10 диаметров — DIN 340 или DIN 338 с периодическим выводом стружки (подклёвка).
• Свыше 10 диаметров — DIN 1869 и сверление циклом с выходом из отверстия, лучше с подачей СОЖ через шпиндель.
• Нержавеющая сталь и жаропрочные сплавы — берите кобальтовые HSS-E (Р6М5К5) с заточкой Split Point (130–135°): она сама центрируется и меньше увода.

Типы по DIN 1414: N, H, W

Букву после номера стандарта (например, «DIN 338 N») задаёт угол спирали и подбор под материал: N — нормальный тип для конструкционной стали, чугуна и большинства материалов; H — для твёрдых и хрупких материалов (малый угол спирали); W — для мягких вязких материалов (алюминий, медь, пластик) с большим углом спирали. Заточка: стандартная 118°, для твёрдых материалов 130–140°, Split Point — для нержавеющих и легированных сталей.

Что есть в наличии

В каталоге свёрл DIN 338 около 500 позиций от 0,5 мм: Р6М5 и кобальтовые, оксидированные и в покрытиях, бренды OTTIMO, AGIR, TITEX, Guhring, Walter, ZPS и другие. Длинные DIN 340 и экстрадлинные DIN 1869 — отдельные позиции и под заказ. Смотрите разделы: сверла с цилиндрическим хвостовиком, средняя серия (ГОСТ 10902-77), длинная серия (ГОСТ 886-77) и подборку свёрла DIN 338. Какое сверло брать под резьбу — в таблице сверло под метчик М1–М68.
