Центровочные сверла DIN 333 и зенковки DIN 334, 335, 347: таблицы и соответствие ГОСТ 14952-75 и 14953-80

Обновлено 19.10.2026

Центровочные сверла и конические зенковки решают соседние задачи: первые делают центровое отверстие под центр станка, вторые снимают фаску и делают потайное гнездо под винт. В Европе их описывают стандартами DIN 333 (центровочные сверла) и DIN 334, 335, 347 (зенковки с углом 60°, 90° и 120°), в нашем каталоге — ГОСТ 14952-75 и ГОСТ 14953-80. Ниже — как стандарты соотносятся, таблицы размеров и подсказки по выбору.

Центровочные сверла: DIN 333 и ГОСТ 14952-75

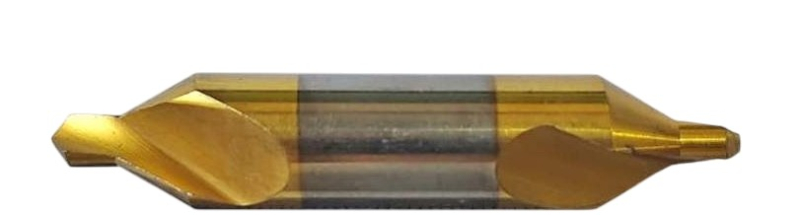

Комбинированные центровочные сверла делают центровое отверстие за один проход: сверлят цилиндрическую часть и снимают конус 60°. Типов четыре: A — отверстие 60° без предохранительного конуса; B — с предохранительным конусом 120° (защищает кромку центра от забоин); C — отверстие 75°; R — с дугообразной образующей. DIN 333 выделяет формы A, B и R, ГОСТ 14952-75 — A, B, C, R. Диаметр d — это диаметр направляющей части.

Размер d, мм	Корпус D, мм	Длина L по ГОСТ 14952-75, мм	Длина L по DIN 333, мм
1,0	3,15	33,5	31,5
1,6	4,0	37,5	35,5
2,0	5,0	42,0	40
2,5	6,3	47,0	45
3,15	8,0	52,0	50
4,0	10,0	59,0	56
5,0	12,5	66,0	63
6,3	16,0	74,0	71
8,0	20,0	83,0	80
10,0	25,0	103,0	100

Диаметры d и D в обоих стандартах совпадают, длина L у ГОСТ немного больше, поэтому сверло по DIN можно заменить на ГОСТ, но не всегда в короткую оправку. Подробные шифры сверл 2317 — в статье Сверла центровочные ГОСТ 14952-75.

Как выбрать d. По чертежу: центровое отверстие обозначают «A2,5 ГОСТ 14034-74» — цифра равна d сверла. Если не задано, берут d ≈ 0,1 диаметра вала для заготовок до 30 мм; для тяжёлых валов — больше.
Тип A или B. B нужен, если центр будет работать долго (токарная обработка длинных валов, шлифовка): конус 120° сохраняет кромку центрового отверстия.
Материал. Для стали — HSS (Р6М5) или с кобальтом; для закалённых заготовок и ЧПУ — монолитные твердосплавные центровочные сверла.
Зажим. Хвостовик цилиндрический; цанга ER или сверлильный патрон; для малых диаметров (до 3,15 мм) лучше цанга — меньше биение.

Конические зенковки: углы и стандарты

Стандарт	Угол конуса	Что снимает	Аналог в ГОСТ
DIN 334	60°	центровые гнёзда, фаски под центр, зенкование под центрирование	ГОСТ 14953-80, угол 60°
DIN 381	75°	потайные гнёзда под винты с коническим сечением 75°	в ГОСТ 14953-80 такого угла нет
DIN 335	90°	снятие заусенцев и фасок, гнёзда под потайные винты и заклёпки с углом 90°	ГОСТ 14953-80, угол 90°
DIN 347	120°	потайные гнёзда под заклёпки, фаски в больших отверстиях	ГОСТ 14953-80, угол 120°

Зенковки по DIN 335 выпускают с цилиндрическим хвостовиком и с коническим (Морзе). Самая ходовая форма — C: три зубца, гасит вибрацию, хорошо подходит для снятия фасок и заусенцев. В нашем каталоге такие зенковки идут в разделах по ГОСТ 14953-80.

Зенковка под потайной винт: какую брать

Потайные винты с углом 90° (DIN 7991, ISO 10642) утапливают в гнездо, диаметр которого равен диаметру головки dk. Зенковку берут на 0,5–1 мм шире dk, чтобы головка ушла ниже поверхности.

Винт	Головка dk (макс.), мм	Отверстие под винт, мм	Зенковка 90° — диаметр, мм
M3	6,72	3,4	7,2–7,7
M4	8,96	4,5	9,5–10,0
M5	11,2	5,5	11,7–12,2
M6	13,44	6,6	13,9–14,4
M8	17,92	9	18,4–18,9
M10	22,4	11	22,9–23,4

dk — максимальный диаметр головки по DIN 7991 (≈ 2,24 диаметра винта). Отверстие под винт — средний ряд по DIN EN 20273 (ISO 273). Для винтов с углом 120° (заклёпки) берут зенковку DIN 347.

Что есть в наличии

Центровочных сверл в каталоге около 250, в том числе по DIN 333 — около 20; конических зенковок с обозначением DIN 335 — около 20, всего зенковок по ГОСТ 14953-80 — более 190. Смотрите разделы: сверла центровочные, зенковки конические с цилиндрическим хвостовиком и зенковки конические с коническим хвостовиком.
