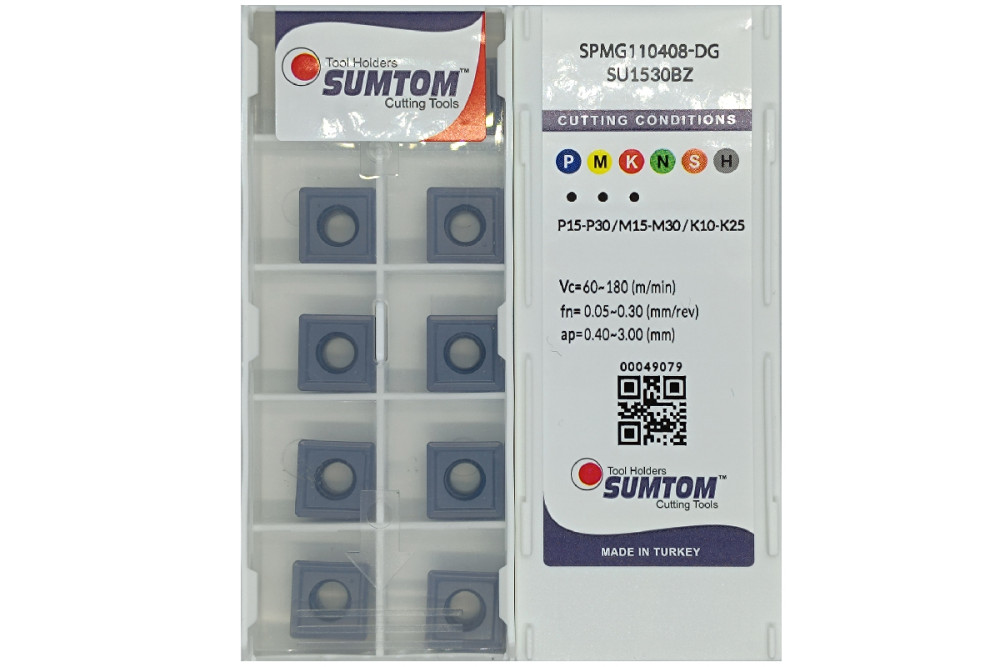

Свердлильна змінна твердосплавна пластина SPMG 110408-DG виробництва SUMTOM, марка сплаву SU1530BZ. Форма — Квадрат (S); типорозмір 1104; радіус при вершині 0,8 мм. Заявлені групи матеріалів: P/M/K — сталь, нержавіюча сталь, чавун.
Оброблювані матеріали
- Pсталь
- Mнержавіюча сталь
- Kчавун
Характеристики
- Геометрія пластини
- SPMG
- Розмір пластини
- 1104
- Призначення пластини
- Для свердління
- Матеріал пластини
- Твердий сплав
- Радіус при вершині, мм
- 0,8
- Форма пластини
- Квадрат (S)
- Код товару
- MZ-49079
- Позначення
- SPMG 110408-DG
- Марка сплаву
- SU1530BZ
- Виробник
- SUMTOM
- Товщина пластини, мм
- 4,76
- Позиція 1 — S
- форма — квадрат
- Позиція 2 — P
- задній кут 11°
- Позиція 3 — M
- клас допуску M
- Позиція 4 — G
- позиція виконання кріплення та геометрії; деталі звіряють за кресленням
- Позиція 5 — 11
- код розміру кромки; це не універсальний розмір у міліметрах
- Позиція 6 — 04
- товщина 4,76 мм
- Позиція 7 — 08
- радіус при вершині 0,8 мм
Де застосовувати
SPMG 110408-DG обирають для роботи у корпусі свердла зі змінними пластинами. За даними постачальника сфера застосування за матеріалом: сталь, нержавіюча сталь, чавун, ISO P/M/K. Зіставте цей перелік із маркою заготовки, а потім уточніть придатність сплаву SU1530BZ для обраної операції. Групи матеріалів самі собою не визначають умов обробки.
Як підібрати
Посадкове гніздо корпусу має відповідати SPMG 110408-DG за формою, розміром, товщиною та радіусом. Для типорозміру 1104 порівняйте креслення й кріплення, а не лише перші літери маркування. Підбирайте в межах одного виробника й сумісної серії; перехід на іншу систему потребує окремого підтвердження. Кількість робочих кромок уточніть для цього виконання: за зовнішньою формою її не визначають.
Що врахувати під час роботи
Під час налагодження SPMG 110408-DG враховуйте загальні принципи з каталогу Walter. За підвищеного зношування свердлильних пластин перевіряють стан корпусу й посадкового гнізда. Для свердління обирають за можливості коротший інструмент і стійке закріплення. За утрудненого відведення стружки перевіряють тиск і витрату ЗОР: вони потрібні для видалення стружки й охолодження кромок. За поганого відведення стружки перевіряють геометрію свердлильної пластини. Це загальні рекомендації, а допустиму глибину й умови роботи визначає документація встановленого корпусу та сплаву SU1530BZ.
Що звірити перед замовленням: гніздо корпусу, форму й розмір, товщину, радіус, марку сплаву та групу матеріалу. Для перевірки сумісності підготуйте повне маркування корпусу.
Що відомо про радіус SPMG 110408-DG?
Для SPMG 110408-DG зазначено радіус 0,8 мм. Його порівнюють із кресленням посадки та вимогами деталі; один радіус не підтверджує взаємозамінність. Суфікси маркування збережено без тлумачення властивостей виробника.
