ГОСТ 2679-2014 «Фрезы прорезные и отрезные. Технические условия» (ISO 2296:2011, MOD) — межгосударственный стандарт на тонкие дисковые фрезы из быстрорежущей стали: ими прорезают прямые шлицы и узкие пазы и разрезают заготовки. Действует с 1 января 2016 года и заменил ГОСТ 2679-93. Ниже — типы и классы, условное обозначение по новой записи, диаметры и посадочные отверстия, числа зубьев всех типоразмеров, требования к стали, твёрдости и стойкости. Текст стандарта целиком: ГОСТ 2679-2014 (PDF).

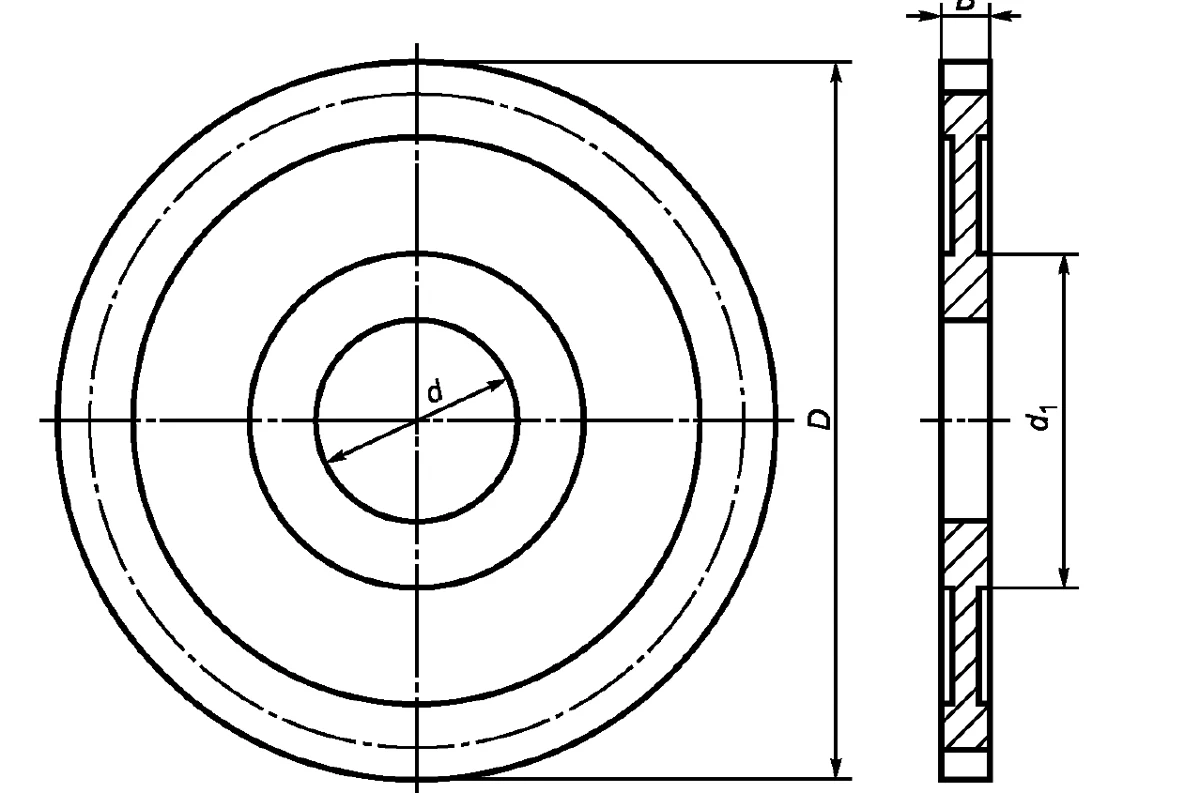

Чертёж прорезной и отрезной фрезы по ГОСТ 2679-2014: D, d, d1, B — Фреза прорезная и отрезная (рисунок 1 ГОСТ 2679-2014): D — наружный диаметр, d — посадочное отверстие, B — ширина, d₁ — диаметр ступицы

Что изменилось по сравнению с ГОСТ 2679-93

Новая запись обозначения. Раньше фрезу называли шифром: «Фреза 2254-1456 2 ГОСТ 2679-93». Теперь обозначение составляется из параметров: тип — диаметр — ширина — число зубьев — класс, например «Фреза 1-50-2-64-2 ГОСТ 2679-2014». Шифров 2254-ХХХХ в новой редакции нет.
Гармонизация с ISO 2296:2011 (степень соответствия MOD): размерный ряд и принцип выбора зубьев по диаметру и ширине. Положения, добавленные к международному стандарту, выделены в тексте рамкой или полужирным курсивом.
Классы. Класс 1 теперь прямо охватывает не только прорезку шлицев винтов по ГОСТ 24669, но и шлицев в круглых гайках по ГОСТ 10657.
К международному стандарту добавлены требования для изготовления фрез на предприятии: характеристики (сталь по ГОСТ 19265, твёрдость, шероховатость, допуски ширины и биения, периоды стойкости, маркировка), правила приёмки, методы контроля, транспортирование и хранение, график подбора зубьев для типа 3.
Типоразмерный ряд в основном сохранён. Фрезы, выпущенные по ГОСТ 2679-93, по диаметру, ширине и числу зубьев в большинстве случаев совпадают с рядом 2014 года.

Типы и классы фрез

Обозначение	Значение
Тип 1	с мелким зубом
Тип 2	со средним зубом
Тип 3	с крупным зубом
Класс 1	для прорезки шлицев по ГОСТ 24669 и шлицев в круглых гайках по ГОСТ 10657
Класс 2	для прорезных и отрезных работ

Мелкий зуб даёт чистый рез и подходит для тонких стенок, труб и цветных металлов; средний — универсальный; крупный лучше отводит стружку при глубокой прорезке. Каждый тип выпускается в обоих классах.

Условное обозначение

Пример из стандарта: фреза типа 1, диаметром 50 мм, шириной 2 мм, с числом зубьев 64, класса 2:

Фреза 1 — 50 — 2 — 64 — 2 ГОСТ 2679-2014

Позиция	Что означает	В примере
1	тип (1 — мелкий, 2 — средний, 3 — крупный зуб)	1
2	наружный диаметр D, мм	50
3	ширина B, мм	2
4	число зубьев	64
5	класс (1 или 2)	2

Диаметр посадочного отверстия d и диаметр ступицы d₁ в обозначение не входят: они однозначно следуют из диаметра D (таблица ниже). По числу зубьев при заданных D и B однозначно определяются и тип, и шаг зубьев.

Основные размеры

Диаметр D — по js16, посадочное отверстие d — по H7. Диаметр ступицы d₁ — не менее указанного.

D (js16), мм	d (H7), мм	d₁, мм (не менее)
20	5	10
25	8	12
32	8	14
40	10	18
50	13	25
63	16	32
80	22	34
100	22	34
125	22	34
160	32	47
200	32	63
250	32	63
315	40	80

Ширина B — от 0,20 до 6,0 мм (для разных диаметров). Шпоночный паз изготавливают по согласованию с потребителем (размеры паза — по ГОСТ 9472); фрезы диаметром 200, 250 и 315 мм по согласованию с потребителем делают с поводковыми отверстиями (по ГОСТ 4047). Угол поднутрения по торцу до посадочного отверстия или ступицы принимается равным 5′–1°.

Число зубьев: таблицы по типам

В строке — ширина B и шаг зубьев, в столбце — диаметр D. Прочерк означает, что такого типоразмера в стандарте нет. Шаги в таблицах округлены.

Тип 1 — мелкий зуб

B, мм	Шаг, мм	20	25	32	40	50	63	80	100	125	160	200	250	315
0,20	0,8	80	–	–	–	–	–	–	–	–	–	–	–	–
	1	–	80	100	128	–	–	–	–	–	–	–	–	–
	1,25	–	–	–	100	128	–	–	–	–	–	–	–	–
0,25	1	64	–	–	–	–	–	–	–	–	–	–	–	–
0,30	1	64	80	–	–	–	–	–	–	–	–	–	–	–
	1,25	–	–	80	100	128	–	–	–	–	–	–	–	–
	1,6	–	–	–	–	–	128	–	–	–	–	–	–	–
0,40	1	64	–	–	–	–	–	–	–	–	–	–	–	–
	1,25	–	64	80	100	–	–	–	–	–	–	–	–	–
	1,6	–	–	–	–	100	128	–	–	–	–	–	–	–
0,50	1,25	48	64	80	–	–	–	–	–	–	–	–	–	–
	1,6	–	–	–	80	100	128	–	–	–	–	–	–	–
	2	–	–	–	–	–	–	128	160	–	–	–	–	–
0,60	1,25	48	64	–	–	–	–	–	–	–	–	–	–	–
	1,6	–	–	64	80	100	–	–	–	–	–	–	–	–
	2	–	–	–	–	–	100	128	160	–	–	–	–	–
0,80	1,25	48	–	–	–	–	–	–	–	–	–	–	–	–
	1,6	–	48	64	80	–	–	–	–	–	–	–	–	–
	2	–	–	–	–	80	100	128	–	–	–	–	–	–
	2,5	–	–	–	–	–	–	–	128	160	–	–	–	–
1,00	1,6	40	48	64	–	–	–	–	–	–	–	–	–	–
	2	–	–	–	64	80	100	–	–	–	–	–	–	–
	2,5	–	–	–	–	–	–	100	128	160	–	–	–	–
1,20	1,6	40	48	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	48	64	80	–	–	–	–	–	–	–	–
	2,5	–	–	–	–	–	80	100	128	–	–	–	–	–
	3,2	–	–	–	–	–	–	–	–	128	160	–	–	–
1,40	1,6	40	48	–	–	–	–	–	–	–	–	–	–	–
	2	–	–	48	64	80	–	–	–	–	–	–	–	–
	2,5	–	–	–	–	–	80	100	–	–	–	–	–	–
	3,2	–	–	–	–	–	–	–	100	128	160	–	–	–
1,60	1,6	40	48	–	–	–	–	–	–	–	–	–	–	–
	2	–	40	48	64	–	–	–	–	–	–	–	–	–
	2,5	–	–	–	–	64	80	100	–	–	–	–	–	–
	3,2	–	–	–	–	–	–	–	100	128	160	–	–	–
	4	–	–	–	–	–	–	–	–	–	–	160	–	–
2,00	2	32	40	48	–	–	–	–	–	–	–	–	–	–
	2,5	–	–	–	48	64	80	–	–	–	–	–	–	–
	3,2	–	–	–	–	–	–	80	100	128	–	–	–	–
	4	–	–	–	–	–	–	–	–	–	128	160	200	–
2,50	2	32	40	–	–	–	–	–	–	–	–	–	–	–
	2,5	–	–	40	48	64	–	–	–	–	–	–	–	–
	3,2	–	–	–	–	–	64	80	100	–	–	–	–	–
	4	–	–	–	–	–	–	–	–	100	128	160	–	–
	5	–	–	–	–	–	–	–	–	–	–	–	160	200
3,00	2	–	40	–	–	–	–	–	–	–	–	–	–	–
	2,5	–	32	40	48	–	–	–	–	–	–	–	–	–
	3,2	–	–	–	–	48	64	80	–	–	–	–	–	–
	4	–	–	–	–	–	–	–	80	100	128	–	–	–
	5	–	–	–	–	–	–	–	–	–	–	128	160	200
3,50	5	–	–	–	–	–	–	–	–	–	–	128	–	–
4,00	2,5	–	–	40	–	–	–	–	–	–	–	–	–	–
	3,2	–	–	–	40	48	64	–	–	–	–	–	–	–
	4	–	–	–	–	–	–	64	80	100	–	–	–	–
	5	–	–	–	–	–	–	–	–	–	100	128	160	–
	6,3	–	–	–	–	–	–	–	–	–	–	–	–	160
5,00	3,2	–	–	–	40	48	–	–	–	–	–	–	–	–
	4	–	–	–	–	–	48	64	80	–	–	–	–	–
	5	–	–	–	–	–	–	–	–	80	100	128	–	–
	6,3	–	–	–	–	–	–	–	–	–	–	–	128	160
6,00	4	–	–	–	–	40	48	64	–	–	–	–	–	–
	5	–	–	–	–	–	–	–	64	80	100	–	–	–
	6,3	–	–	–	–	–	–	–	–	–	–	100	128	160

В таблице 1 стандарта для B = 0,25 мм при шаге 1,00 заполнена только колонка D = 20 мм (64 зуба); ячейки для D = 25 и 32 мм в печатном тексте стандарта пусты.

Тип 2 — средний зуб

B, мм	Шаг, мм	32	40	50	63	80	100	125	160	200	250	315
0,30	2,5	40	48	64	–	–	–	–	–	–	–	–
	3,2	–	–	–	64	–	–	–	–	–	–	–
0,40	2,5	40	48	–	–	–	–	–	–	–	–	–
	3,2	–	–	48	64	–	–	–	–	–	–	–
0,50	2,5	40	–	–	–	–	–	–	–	–	–	–
	3,2	–	40	48	64	–	–	–	–	–	–	–
	5	–	–	–	–	–	64	–	–	–	–	–
0,60	3,2	32	40	48	–	–	–	–	–	–	–	–
	4	–	–	–	48	64	–	–	–	–	–	–
	5	–	–	–	–	–	64	–	–	–	–	–
0,80	3,2	32	40	–	–	–	–	–	–	–	–	–
	4	–	–	40	48	64	–	–	–	–	–	–
	5	–	–	–	–	–	64	–	–	–	–	–
1,00	3,2	32	–	–	–	–	–	–	–	–	–	–
	4	–	32	40	48	–	–	–	–	–	–	–
	5	–	–	–	–	48	64	80	–	–	–	–
1,20	4	24	32	40	–	–	–	–	–	–	–	–
	5	–	–	–	40	48	64	–	–	–	–	–
	6,3	–	–	–	–	–	–	64	80	100	–	–
1,40	4	–	–	40	–	–	–	–	–	–	–	–
	5	–	–	–	40	48	–	–	–	–	–	–
	6,3	–	–	–	–	–	48	64	80	–	–	–
1,60	4	24	32	–	–	–	–	–	–	–	–	–
	5	–	–	32	40	48	–	–	–	–	–	–
	6,3	–	–	–	–	–	48	64	80	–	–	–
	8	–	–	–	–	–	–	–	–	80	–	–
2,00	4	24	–	–	–	–	–	–	–	–	–	–
	5	–	24	32	40	–	–	–	–	–	–	–
	6,3	–	–	–	–	40	48	64	–	–	–	–
	8	–	–	–	–	–	–	–	64	80	100	–
2,50	5	20	24	32	–	–	–	–	–	–	–	–
	6,3	–	–	–	32	40	48	–	–	–	–	–
	8	–	–	–	–	–	–	48	64	80	–	–
	10	–	–	–	–	–	–	–	–	–	80	100
3,00	5	20	24	–	–	–	–	–	–	–	–	–
	6,3	–	–	24	32	40	–	–	–	–	–	–
	8	–	–	–	–	–	40	48	64	–	–	–
	10	–	–	–	–	–	–	–	–	64	80	100
3,50	6,3	–	–	–	–	40	–	–	–	–	–	–
	8	–	–	–	–	–	40	48	64	–	–	–
	10	–	–	–	–	–	–	–	–	64	80	–
	12,5	–	–	–	–	–	–	–	–	–	–	100
4,00	6,3	–	20	24	32	–	–	–	–	–	–	–
	8	–	–	–	–	32	40	48	–	–	–	–
	10	–	–	–	–	–	–	–	48	64	80	–
	12,5	–	–	–	–	–	–	–	–	–	–	80
4,50	10	–	–	–	–	–	–	–	48	64	–	–
	12,5	–	–	–	–	–	–	–	–	–	64	80
5,00	6,3	–	–	24	–	–	–	–	–	–	–	–
	8	–	–	–	24	32	40	–	–	–	–	–
	10	–	–	–	–	–	–	40	48	64	–	–
	12,5	–	–	–	–	–	–	–	–	–	64	80
5,50	10	–	–	–	–	–	–	–	48	–	–	–
	12,5	–	–	–	–	–	–	–	–	48	64	80
6,00	8	–	–	–	24	32	–	–	–	–	–	–
	10	–	–	–	–	–	32	40	48	–	–	–
	12,5	–	–	–	–	–	–	–	–	48	64	80

Тип 3 — крупный зуб

B, мм	Шаг, мм	50	63	80	100	125	160	200	250	315
1,00	8	20	24	–	–	–	–	–	–	–
	10	–	–	24	32	–	–	–	–	–
1,20	8	20	–	–	–	–	–	–	–	–
	10	–	20	24	32	–	–	–	–	–
1,60	10	16	20	24	–	–	–	–	–	–
	12,5	–	–	–	24	32	40	–	–	–
2,00	10	16	20	–	–	–	–	–	–	–
	12,5	–	–	20	24	32	–	–	–	–
	16	–	–	–	–	–	32	40	–	–
2,50	10	16	–	–	–	–	–	–	–	–
	12,5	–	16	20	24	–	–	–	–	–
	16	–	–	–	–	24	32	40	–	–
	20	–	–	–	–	–	–	–	40	48
3,00	12,5	–	16	20	–	–	–	–	–	–
	16	–	–	–	20	24	32	–	–	–
	20	–	–	–	–	–	–	32	40	48
3,50	16	–	–	–	–	24	32	–	–	–
	20	–	–	–	–	–	–	32	40	–
4,00	16	–	–	–	–	24	–	–	–	–
	20	–	–	–	–	–	24	32	40	–
	25	–	–	–	–	–	–	–	–	40
4,50	20	–	–	–	–	–	24	32	40	–
5,00	20	–	–	–	–	–	–	32	–	–
	25	–	–	–	–	–	–	–	32	40

Если ширины или диаметра нет в таблицах, число или шаг зубьев определяют по графику приложения А стандарта (рисунок А.1): по диаметру и ширине находят точку, наклонная пунктирная линия даёт шаг, сплошная — число зубьев для каждого типа. Пример из стандарта: D = 80 мм и B = 1,2 мм — шаг 2,5 мм (мелкий зуб), 5,0 мм (средний), 10,0 мм (крупный); число зубьев 100, 48 и 24.

Требования к материалу, твёрдости и точности

Показатель	Требование ГОСТ 2679-2014
Материал	быстрорежущая сталь по ГОСТ 19265 (стойкость проверяют на фрезах из Р6М5)
Твёрдость на торце, до 5 мм от режущих кромок	61–65 HRC для фрез шириной до 1 мм включительно; 62–66 HRC — свыше 1 мм
Сталь с ванадием от 3 % и кобальтом от 5 %	твёрдость рабочей части выше на 1–2 единицы HRC
Шероховатость	торцы Ra 1,25; посадочное отверстие и задняя поверхность зубьев Rz 6,3; передняя поверхность зубьев Rz 8,0; спинка зубьев фрез типов 2 и 3 Rz 10 (мкм)
Ленточка на задней поверхности зубьев	не более 0,05 мм
Ширина фрез класса 2	js11
Радиальное и торцевое биение	по таблице 4 стандарта, зависит от диаметра, ширины и класса

Стойкость и маркировка

Критерий затупления — износ по задней поверхности зубьев 0,2 мм для фрез диаметром до 63 мм включительно и 0,4 мм — для фрез свыше 63 мм. Периоды стойкости (мин): средний T̄ и установленный Tу — требования к фрезам из Р6М5 (таблица 5) и приёмочные значения при испытаниях (таблица 10):

Диаметр фрезы, мм	T̄ (табл. 5)	Tу (табл. 5)	T̄ (табл. 10)	Tу (табл. 10)
от 20 до 63	55	22	65	25
св. 63 до 100	70	28	80	32
св. 100 до 160	110	45	130	52
св. 160 (до 315)	140	56	160	64

На торце каждой фрезы должны быть чётко нанесены: товарный знак изготовителя, диаметр, ширина, обозначение класса (1 или 2) и марка стали. Приёмка — по ГОСТ 23726, упаковка и транспортирование — по ГОСТ 18088.

Как подобрать фрезу по ГОСТ 2679-2014

Ширина B — по ширине паза или допустимому отходу металла при отрезке.
Диаметр D — чтобы глубина прорезки была меньше (D − диаметр шайб оправки) / 2 с запасом.
Посадочное отверстие d — по диаметру оправки: оно следует из D (таблица основных размеров).
Тип зуба — мелкий (1) для тонких деталей и цветных металлов, средний (2) универсальный, крупный (3) для глубокой прорезки стали; число зубьев находят по таблице типа для своих D и B.
Класс — 1 для шлицев винтов и круглых гаек, 2 — для остальных прорезных и отрезных работ.

Частые вопросы

Чем ГОСТ 2679-2014 отличается от ГОСТ 2679-93?

Главное внешнее отличие — запись обозначения: вместо шифра 2254-ХХХХ фреза называется по параметрам «Фреза 1-50-2-64-2 ГОСТ 2679-2014». Стандарт согласован с ISO 2296:2011 и включает требования к стали, твёрдости, допускам, стойкости и приёмке. Размерный ряд в основном прежний.

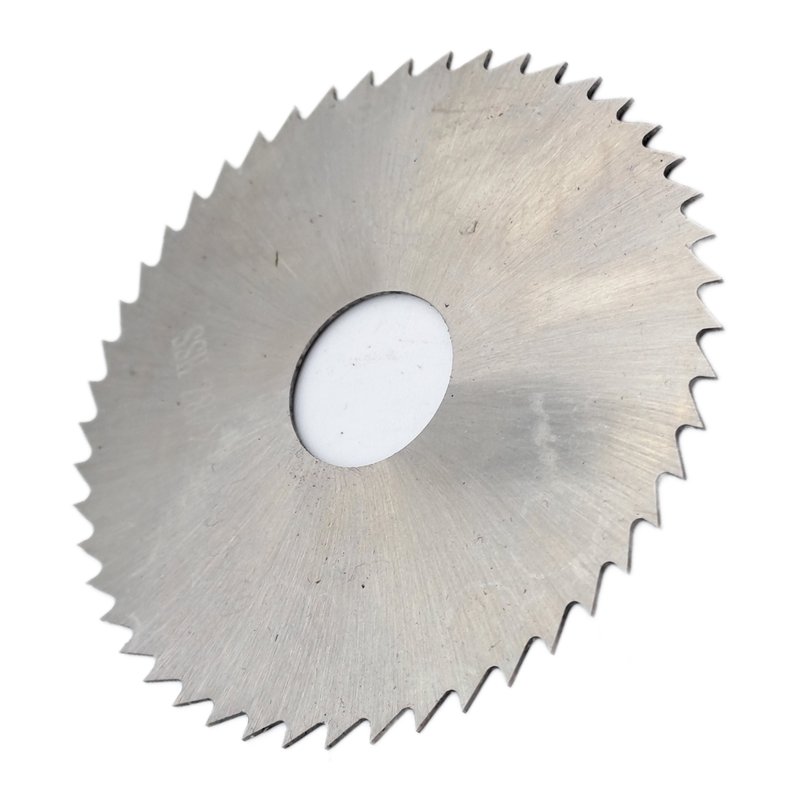

Почему в каталоге у фрез написано «ГОСТ 2679-93»?

Позиции в каталоге заведены по ГОСТ 2679-93 и шифрам 2254-ХХХХ — так их называет поставщик. По размерам и числу зубьев они в большинстве случаев соответствуют ряду 2014 года, так что фрезу можно подобрать по таблицам выше и по обозначению нового образца. Номер нужного стандарта находится и при поиске по сайту: запрос «ГОСТ 2679-2014» приводит к тем же позициям.
