Фрезы концевые DIN 844, DIN 6528 и DIN 327: таблицы размеров и соответствие ГОСТ

Концевые фрезы с цилиндрическим хвостовиком в Европе описывают тремя стандартами: DIN 844 — быстрорежущая сталь, DIN 6528 — твёрдый сплав и DIN 327 — двухзубые шпоночные. В каталогах российского инструмента им соответствуют ГОСТ 17025-71, ГОСТ 16463-80 и ГОСТ 9140-78. Ниже — как сопоставить стандарты, таблицы размеров DIN 844 (нормальная и длинная серии) и DIN 6528 и подсказки по выбору.

Соответствие DIN и ГОСТ

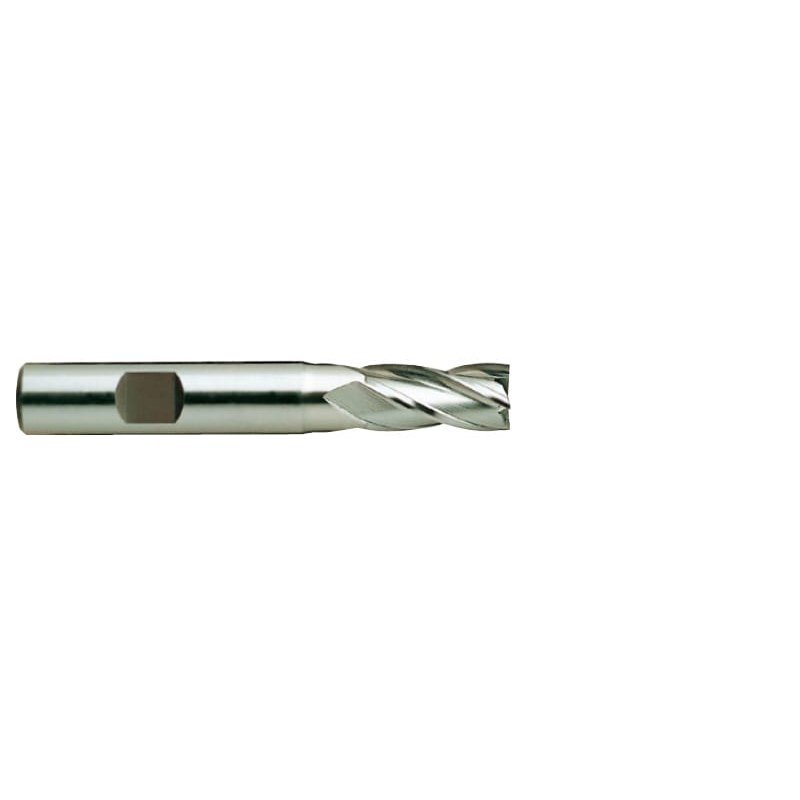

Размеры DIN 844 и ГОСТ 17025-71 для основного ряда диаметров совпадают (например, диаметр 10 мм — длина 72, рабочая 22), поэтому такие фрезы взаимозаменяемы. Таблицы шифров ГОСТ — в справочниках концевые из быстрореза и концевые твердосплавные.

DIN 844: таблица размеров

D — диаметр фрезы, d — диаметр хвостовика, L — общая длина, l — длина рабочей части. Стандарт охватывает фрезы от 2 до 40 мм с числом зубьев от 2 до 6 и спиралью 20–45° (в зависимости от типа).

DIN 6528: твердосплавные концевые фрезы

По DIN 6528 выпускают цельные твердосплавные фрезы с 2–5 зубьями; у малых диаметров (до 3 мм) хвостовик равен 3 мм, а начиная с 4 мм хвостовик равен диаметру фрезы. Длинная серия (L) — для глубоких карманов.

Типы N, W, H: какую выбрать

• N (нормальный) — универсальная фреза со спиралью около 30°: сталь, чугун, большинство материалов.
• W (для мягких) — увеличенный угол спирали, около 40–45°: алюминий, медь, пластик; стружка выводится лучше.
• H (для твёрдых) — малый угол спирали и более прочная кромка: закалённые стали, хрупкие материалы.

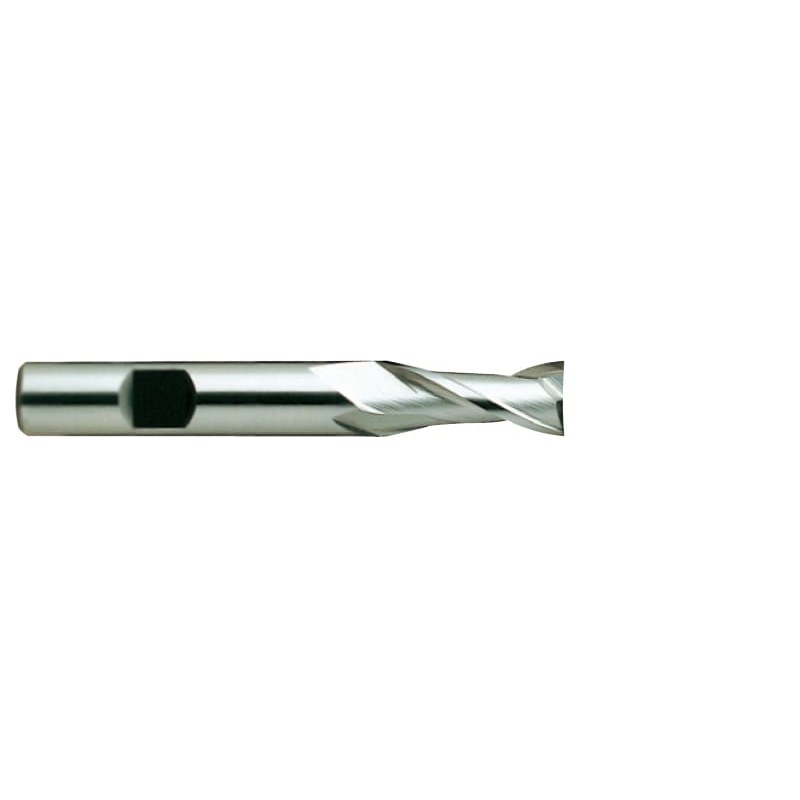

• Число зубьев. 2–3 зуба — глубокие пазы и мягкие материалы, 4 и больше — чистовая обработка и твёрдые материалы. Три зуба — частый выбор для алюминия.
• Материал. HSS-Co 8 % (HSSE-Co8) — нержавейка и жаропрочные стали; твёрдый сплав — высокие обороты, ЧПУ, закалённые детали; HSS — универсальная работа на универсальных станках.

Хвостовик: ц/х, Weldon или ER

Фрезы по DIN 844 и 6528 имеют гладкий цилиндрический хвостовик. Его зажимают цангой ER или термозажимом; для тяжёлых режимов применяют оправку Weldon с лыской. Диаметр хвостовика берите из таблицы: например, фреза 8 мм по DIN 844 имеет хвостовик 10 мм, а по DIN 6528 — 8 мм, поэтому цанги нужны разные. Подробнее о патронах и цангах — в статье фрезерные патроны и оправки.

Что есть в наличии

Концевые фрезы по ГОСТ 17025-71 и аналогичные DIN 844 — более 500 позиций, цельные твердосплавные с плоским торцем — более 300, шпоночные — отдельные разделы. Смотрите: концевые ц/х из быстрореза (ГОСТ 17025-71), твердосплавные цельные с плоским торцем, шпоночные ц/х (ГОСТ 9140-78, DIN 327) и шпоночные твердосплавные.
