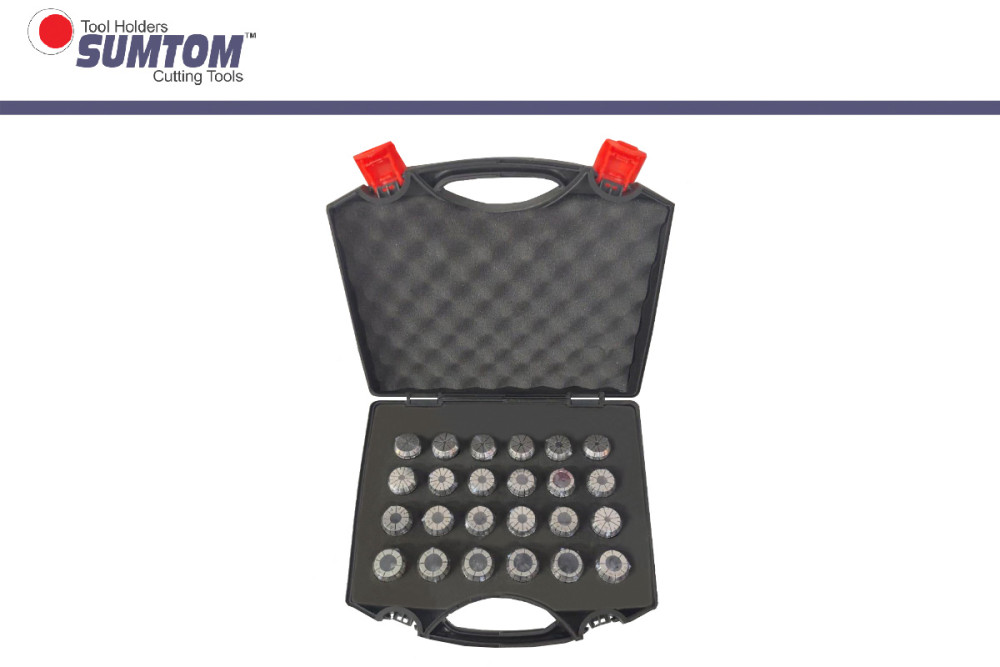

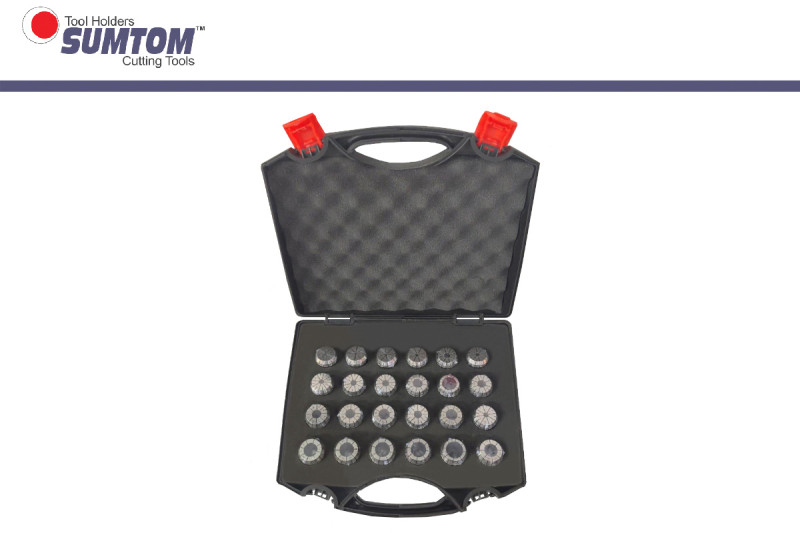

Набір цанг ER40 на діаметри 3–26 мм: 24 цанг за DIN 6499 (ISO 15488-B) з кроком 1 мм у пластиковому кейсі. Радіальне биття кожної цанги до 0,008 мм. Комплект закриває весь робочий ряд патрона ER40 без докупівлі окремих типорозмірів.
Сумісність і підбір
Набір стає в будь-який цанговий патрон серії ER40: посадка нормована DIN 6499, і цанги не прив'язані до патрона конкретного виробника.
- Посадкове гніздо
- цанговий патрон серії ER40 за DIN 6499
- Склад набору
- 24 цанг, діаметри 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26 мм
- Крок ряду
- 1 мм
- Затискна гайка
- ER40 з різьбою M50x1,5, до набору не входить
- Зберігання
- пластиковий кейс
- Взаємозамінність
- цанги DIN 6499 однакові в усіх виробників патронів
Призначення та галузь застосування
Набір беруть при введенні верстата в роботу і при переході на новий патрон: одразу закритий увесь ряд хвостовиків від 3 до 26 мм, і налагоджувач не чекає постачання однієї цанги під конкретну фрезу.
Робоче застосування: фрезерні верстати й обробні центри, свердлильні операції, затиск осьового інструмента на токарних верстатах із привідним блоком. Кейс тримає цанги в порядку й захищає конус від забоїн, через які зростає биття.
Практика застосування
Система ER40 за DIN 6499: найбільший затискуваний діаметр 26 мм, довжина цанги 46 мм.
Характеристики
- Тип
- набір цанг ER40, розрізні
- Стандарт
- DIN 6499 / ISO 15488-B
- Позначення серії за стандартом
- 472E
- Діапазон діаметрів
- 3–26 мм
- Кількість цанг
- 24 шт.
- Крок ряду
- 1 мм
- Діапазон стиснення кожної цанги
- 1 мм
- Радіальне биття, не більше
- 0,008 мм
- Клас точності
- Class 1 (AA)
- Зовнішній діаметр цанги D
- 41 мм
- Довжина цанги L
- 46 мм
- Пакування
- пластиковий кейс
- Виробник
- SUMTOM
Розміри та діапазони затиску звірено з каталогом Gurkan 2023, серпень 2026.
Часті запитання
- Чи входить гайка та патрон?
- Ні, у кейсі лише цанги. Гайка ER40 з різьбою M50x1,5 і сам патрон замовляються окремо.
- Чи закриває набір увесь ряд?
- Набір перекриває 3–26 мм. Повний ряд серії йде від 1 до 32 мм, крайні типорозміри докуповуються поштучно.
- Що робити при зносі однієї цанги?
- Змінюється одна позиція, а не набір: типорозміри продаються окремо й збігаються за посадкою.
- Навіщо крок 1 мм?
- Крок дібрано так, щоб діапазони сусідніх цанг змикалися без розривів.
Переваги
- ✓ 24 цанг одразу: ряд 3–26 мм закритий однією покупкою
- ✓ Радіальне биття до 0,008 мм на кожній цанзі
- ✓ Посадка за DIN 6499: набір працює з патроном будь-якого бренду
- ✓ Пластиковий кейс захищає конус від забоїн при зберіганні
- ✓ Типорозміри докуповуються поштучно, набір не доводиться міняти цілком
Супутні товари
- Цанговий патрон
- Патрон цанговий BT 50 63x80мм до цанг ER40 2-26мм MAS 403 BT форма AD SUMTOM, Патрон цанговий HSK-A 63 63x160мм до цанг ER40 3-26мм DIN69893-1 форма AD SUMTOM
- Гайка
- Гайка ER40UM D63xM50 до цангового патрону SUMTOM
- Ключ
- Ключ до гайок цанг типу 472 ER40S d63 SUMTOM
Сусідні типорозміри
- Набір іншої серії ER25
- Набір цанг ER25 d2-16мм Class 1 (AA) 0.008мм шаг 1мм 15од. в пл. валізі SUMTOM
- Набір іншої серії ER20
- Набір цанг ER20 d1-13мм A 0.015мм шаг 1мм 13од. в пластиковій валізі SUMTOM
Інші набори та окремі цанги зібрані в розділі Цанги.
Як підібрати. Звірте ряд набору з хвостовиками інструмента, який уже стоїть у цеху. Під хвостовики більші за 26 мм потрібен крайній типорозмір серії або патрон наступного номіналу.
