Патрон цанговый прецизионный ISO 40 50х50мм 0,005мм к цангам ER32 2-20мм DIN2080 форма AD DEGERLI — цанговый патрон под цанги ER по DIN 6499 с хвостовиком ISO 40. Зажимает инструмент диаметром 2–20 мм через цанги ER32, вылет A = 50 мм, диаметр гайки D = 50 мм. Радиальное биение не более 0,005 мм. Масса 0,96 кг.
Совместимость и подбор
Задача — зажать фрезу или сверло с цилиндрическим хвостовиком в шпинделе ISO 40.
- Посадка в шпиндель
- ISO 40, стандарт DIN 2080
- Диаметр конуса у торца
- 44,45 мм
- Резьба под штревель
- M16
- Зажимаемый инструмент
- цилиндрический хвостовик 2–20 мм
- Цанги
- ER32, по DIN 6499
- Диаметр гайки
- 50 мм
- Вылет A
- 50 мм
- Взаимозаменяемость
- посадочные размеры хвостовика нормированы стандартом, оправка встает в шпиндель любого изготовителя с тем же конусом
Назначение и область применения
Патрон работает на фрезерных станках с ЧПУ и обрабатывающих центрах. Цанга ER стягивается гайкой по конусу 8°, поэтому один патрон закрывает весь ряд диаметров хвостовика от 2 до 20 мм: под каждый диаметр ставится своя цанга. Такая схема удобна там, где номенклатура инструмента меняется от партии к партии, а держать по оправке на каждый диаметр невыгодно.
Корпус изготовлен из стали VN5 с твердостью рабочих поверхностей 58-60 HRC.
Ряд вылетов внутри серии перекрывается: под одну и ту же операцию обычно годятся две соседние длины, и берут более короткую из тех, что дотягиваются до детали.
Масса 0,96 кг участвует в расчете разгона шпинделя: на быстрых сменах инструмента с большим моментом инерции контроллер удлиняет цикл смены, и это заметно на партиях от нескольких сотен деталей.
Исполнение по СОЖ здесь тип AD. При переходе на другой тип подвода меняется не оправка, а схема подачи на станке, поэтому исполнение проверяют до заказа.
В серийном производстве оснастку собирают заранее и хранят в наборе на деталь: время смены инструмента на станке дороже стоимости второй оправки, и предварительный набор вылета окупается за первую же партию.
На нержавеющих и жаропрочных сплавах сборка нагружена вибрацией: материал наклепывается, подача снижается, а любой люфт в зажиме вылезает волной на обработанной поверхности. Здесь выигрывает короткая жесткая сборка.
Практика применения
Система ER32 по DIN 6499: наибольший зажимаемый диаметр 20 мм, длина цанги 40 мм.
Характеристики
- Тип оснастки
- патрон цанговый ER
- Хвостовик
- ISO 40 (конус 7:24)
- Стандарт хвостовика
- DIN 2080
- Форма отверстия СОЖ
- тип AD
- Тип цанги
- ER32
- Диапазон зажима
- 2–20 мм
- Диаметр гайки D
- 50 мм
- Вылет A
- 50 мм
- Диаметр конуса d1
- 44,45 мм
- Резьба под штревель
- M16
- Радиальное биение
- не более 0,005 мм
- Материал корпуса
- VN5
- Твердость
- 58-60 HRC
- Масса
- 0,96 кг
- Заказной код производителя
- 211470
- Запись размера
- 50х50, 50x50, 50*50
Размеры конусов и посадок — по ГОСТ 25827-93 (Хвостовики инструментов с конусом 7:24. Размеры).
Тексты стандартов: ГОСТ 25827-93.

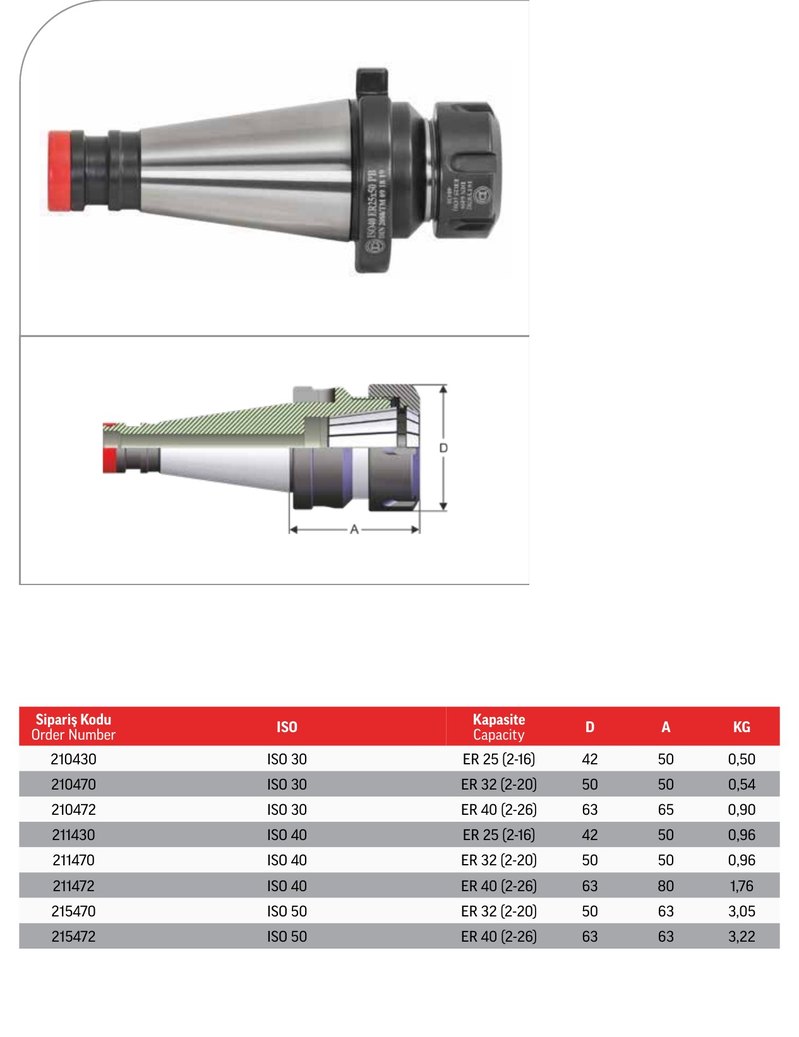

Размеры, вес и посадочные данные сверены с каталогом DEGERLI 2023, август 2026. Страница каталога E-04.
Что означает обозначение
- ISO40
- ISO — это конус 7:24 по DIN 2080 с затяжной резьбой, размер 40.
- ER32
- ER32 — это типоразмер цанги: наружный конус 8° и ряд диаметров зажима 2–20 мм.
- 50×50
- Первое число — диаметр гайки D, второе — вылет A от торца фланца до торца гайки.
- форма AD
- Исполнение фланца по подводу СОЖ: AD — подвод через фланец, A — подвод по центру, B — через оба канала.
- 211470
- Заказной код DEGERLI: первые цифры — серия оправки, последние — типоразмер.
Частые вопросы
Какие цанги нужны к этому патрону? Цанги ER32 с диапазоном зажима 2–20 мм. Каждая цанга перекрывает 1 мм, поэтому под хвостовик 20 мм берется цанга с верхней границей 20 мм.
Входит ли гайка в комплект? Комплектацию уточняйте у менеджера при заказе: гайка и ключ идут отдельными позициями и подобраны в блоке сопутствующих товаров.
Можно ли зажать хвостовик меньше нижней границы? Нет. Ниже 2 мм цанга этого номера не сжимается до нужного диаметра, нужен патрон под меньший типоразмер цанги.
Что проверить при получении? Чистоту конуса и торца, отсутствие забоин, и биение по контрольной оправке. Заявленный предел — 0,005 мм; измерение делают на чистом конусе шпинделя.
Как хранить оправку между сменами? В вертикальной стойке или в гнезде тележки, конусом вверх и без контакта с металлом. Забоина на конусе поднимает биение сильнее, чем износ рабочей части.
Преимущества
- ✓ Корпус из стали VN5, твердость 58-60 HRC
- ✓ Радиальное биение не более 0,005 мм
- ✓ Подвод СОЖ исполнения AD
- ✓ Масса 0,96 кг подтверждена каталогом производителя, страница E-04
Сопутствующие товары
- Цанга под хвостовик 3 мм
- Цанга прецизионная типа ER32 d3-2мм 0.005мм по DIN6499 к цанговому патрону DEGERLI
- Цанга под хвостовик 12 мм
- Цанга прецизионная типа ER32 d12-11мм 0.005мм по DIN6499 к цанговому патрону DEGERLI
- Цанга под хвостовик 20 мм
- Цанга прецизионная типа ER32 d20-19мм 0.005мм по DIN6499 к цанговому патрону DEGERLI
- Гайка накидная
- Гайка ER32 форма 2 D50xM40 к цанговому патрону DEGERLI
- Ключ к гайке
- Ключ к гайкам цанг типа 470 ER32 d50 DEGERLI
- Штревель под этот конус
- Штревель D39,2 M24x65 до конусу DIN 2080 DEGERLI
Соседние типоразмеры
- Другой размер цанги — ER25
- Патрон цанговый прецизионный ISO40 42х50мм 0,005мм к цангам ER25 2-16мм DIN2080 форма AD DEGERLI
- Другой размер цанги — ER40
- Патрон цанговый прецизионный ISO40 63х80мм 0,005мм к цангам ER40 2-26мм DIN2080 форма AD DEGERLI
Весь раздел — Патроны цанговые с хвостовиком 7:24: там собраны все хвостовики и вылеты этой серии.
Как подобрать: сначала конус шпинделя (ISO 40), затем диапазон цанги под фактические хвостовики инструмента (2–20 мм), затем вылет. Вылет 50 мм берут, когда деталь мешает подойти корпусом; на черновых режимах короткий вылет держит подачу выше.
