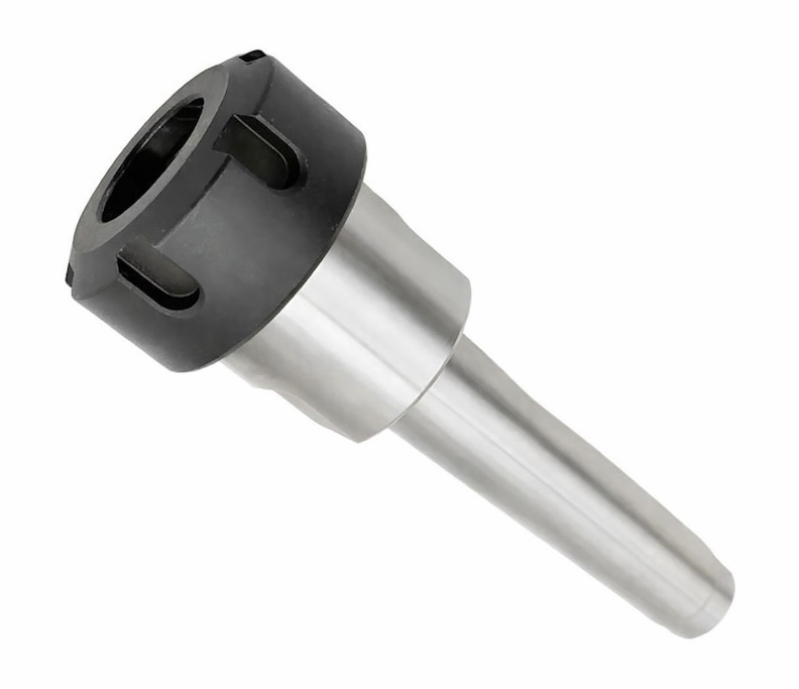

Патрон цанговый (хвостовик КМ2) OTTIMO. Держит инструмент с цилиндрическим хвостовиком через сменную цангу: одна оправка в шпинделе — весь ряд диаметров через набор цанг.
Характеристики
- Раздел
- Патроны и оправки для станков
- Хвостовик
- КМ2
- Диаметр конуса Морзе КМ2 (ГОСТ 25557-82)
- 17,78 мм
- Производитель
- OTTIMO
Ближайший отечественный стандарт — по ГОСТ 25557-82 (Конусы инструментальные. Основные размеры).
Тексты стандартов: ГОСТ 25557-82.
Где применяется
Цанговый патрон ставят в шпиндель фрезерного, сверлильного или обрабатывающего центра и через набор цанг закрывают весь ряд диаметров инструмента. Он держит биение в сотые доли миллиметра, поэтому применяется под концевые фрезы, сверла и развертки, где точность важнее момента. Прецизионные серии патронов отличаются не конструкцией, а допуском биения на конусе и посадке — обычно 0,003–0,005 мм против 0,01 у стандартных.
Что важно при подборе
Хвостовик КМ2.
Сопутствующие и соседние позиции
- Соседний типоразмер
- Патрон цанговый КМ2 с набором цанг ER 32 из 18 шт. (3-20) OTTIMO
- Соседний типоразмер
- Патрон цанговый КМ2 с набором цанг ER 32 из 6 шт. (6-20) OTTIMO
- Соседний типоразмер
- Патрон цанговый КМ2 с набором цанг ER 16 из 8 шт. (3-10) OTTIMO
- Патрон под эти цанги
- Набор цанг ER32 из 11 шт (4-20 мм) GRIFF
- Раздел каталога
- Патроны и оправки для станков
- Вся станочная оснастка
- Станочная оснастка
Частые вопросы
Почему инструмент проворачивается в цанге?
Хвостовик зажат не в середине диапазона цанги, гайка недотянута или в конусе масло. Цангу берут так, чтобы диаметр хвостовика был ближе к верхней границе диапазона, конус и цангу обезжиривают.
BT, SK и CAT — это одно и то же?
Конус 7:24 у них одинаковый, но фланец, штревель и канавка под захват разные. В шпиндель, рассчитанный на SK, хвостовик BT физически не встанет, поэтому тип берут строго по паспорту станка.
Как проверить биение оправки?
Индикатором на оправке в сборе с инструментом, на вылете, близком к рабочему. Паспортное биение относится к посадке оправки, а на инструменте суммируется с биением цанги и шпинделя.
Как подобрать: хвостовик — строго по паспорту шпинделя (BT, SK, NT, HSK, КМ и размер), система цанг — по диаметрам инструмента, вылет — минимально достаточный для детали.
