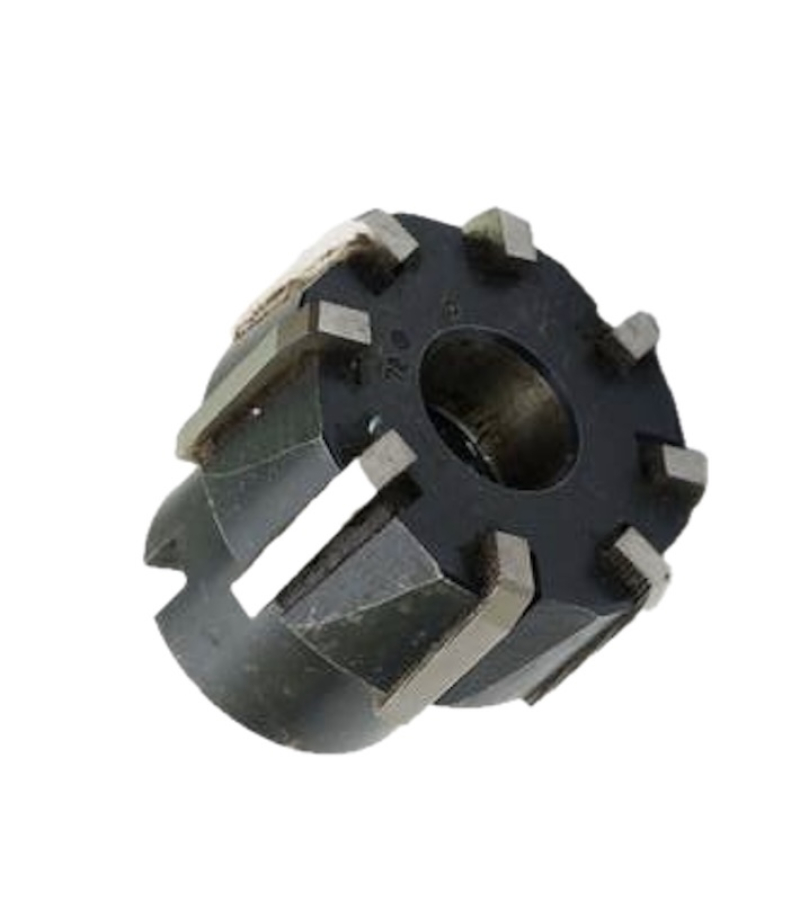

Машинная насадная развертка ф 62 мм из стали Р6М5 для финишной обработки отверстий на расточных и токарных станках; крепление — на оправке с посадкой 22 мм. Типоразмер №3 2364-0384.
Назначение и область применения
После сверления отверстие всегда крупнее и грубее номинала. Развертка исправляет это: калибрует диаметр, выглаживает стенки и держит прямолинейность оси — то, что требуется под подшипники, втулки, штифты и пальцы.
Характеристики
- Диаметр
- 62 мм
- Допуск (старая система)
- №3
- Хвостовик / установка
- насадное исполнение (на оправку)
- Посадочное отверстие
- 22 мм
- Материал
- Р6М5
- ГОСТ
- 883-80
- Обозначение
- 2364-0384
Размеры, число зубьев и обозначение сверены с таблицами ГОСТ 883-80 (Развертки машинные со вставными ножами), август 2026.
Тексты стандартов: ГОСТ 883-80, ГОСТ 1523-81, ГОСТ 13779-77.
Что означает обозначение
2364-0384 — обозначение развертки этого типоразмера по таблицам ГОСТ 883-80. Приведено исполнение с углом в плане 5°; тому же диаметру соответствуют обозначения 2364-0385 (15°) и 2364-0386 (45°). Номерной допуск №3 — старая система обозначения полей допуска разверток; подбор под конкретную посадку ведется промером фактического диаметра калибром или микрометром. Быстрорежущая сталь Р6М5 — рабочая твердость 63–65 HRC, стандартный выбор для конструкционных и легированных сталей. пос. — диаметр посадочного отверстия под оправку.
Припуск и подготовка отверстия
Припуск под чистовое развертывание для диаметра 62 мм — ориентировочно 0,25–0,4 мм на диаметр (по справочникам технолога). Диаметр подготовительного сверла: d = D − припуск ≈ 61,6–61,75 мм. Если припуск больше, его делят на черновое и чистовое развертывание, оставляя под чистовой проход 0,2 мм.
Частые вопросы
Как подобрать развертку со старым обозначением допуска?
Промерьте фактический диаметр по кромкам микрометром и сравните с нужным полем допуска отверстия. Старые номерные и литерные допуски перекрываются современными H7–H11, но соответствие проверяют промером, а не по маркировке.
Сколько металла оставлять под развертывание?
Сотые–десятые доли миллиметра на диаметр в зависимости от размера; при большем припуске развертка не режет, а давит, теряя и размер, и чистоту. Ориентиры даны в блоке о припуске.
Почему отверстие получается больше номинала?
Типовые причины — биение патрона, несоосность шпинделя и кондуктора, завышенные обороты и налипание стружки. Проверьте установку в цанге или плавающем патроне и уменьшите скорость.
Преимущества
- Быстрорез Р6М5 — универсальность по сталям и чугунам
- Насадная схема экономит: один хвостовик-оправка на ряд диаметров
- Типоразмер по ГОСТ 883-80 — взаимозаменяемость и понятные нормы
- Стабильный размер отверстия по всей партии деталей
Сопутствующие и соседние позиции
- Соседний типоразмер
- Развертка машинная насадная ф 62 А3 со вставными ножами Р6М5 пос. 22 мм
- Соседний типоразмер
- Развертка машинная насадная ф 62 Н9 со вставными ножами Р6М5 пос. 22 мм
- Соседний типоразмер
- Развертка машинная насадная ф 62 №2 со вставными ножами Р6М5 пос.22 мм
- Раздел каталога
- Развертки машинные насадные
- Все развертки
- Развертки — весь ассортимент
Как подобрать: отталкивайтесь от номинала и посадки готового отверстия: диаметр — по чертежу, допуск — по требуемой посадке, хвостовик — по станку или ручному приводу. Сомневаетесь в выборе — пришлите чертеж или сопрягаемую деталь, подберем типоразмер.
