Резьба NPT и NPTF: таблица размеров и сверло под метчик

NPT (National Pipe Taper) — американская трубная коническая резьба с углом профиля 60° и конусностью 1:16, стандарт ANSI/ASME B1.20.1. Ей герметизируют соединения гидравлики, пневматики, газа и топлива, на импортном оборудовании её встретите чаще, чем любую другую коническую. NPTF (Dryseal) — её «сухая» версия по ANSI B1.20.3 с более точным профилем. Ниже — таблица размеров и, главное, какое сверло брать под метчик.

Какое сверло брать под NPT: коротко

Под метчик NPT без развёртки — 1/8″ 8,4 мм (буква Q); 1/4″ 11,1; 3/8″ 14,7; 1/2″ 18,25; 3/4″ 23,4; 1″ 29,4. С конической развёрткой — 1/8″ 8,3 мм; 1/4″ 10,7; 3/8″ 14,3; 1/2″ 17,5; 3/4″ 22,6; 1″ 28,6.

Таблица размеров NPT и сверла под метчик

Шаг — 25,4 мм ÷ число ниток. Сверла — по справочным таблицам производителей инструмента (Champion, Carbide Depot и др.); значения в скобках — диаметр в мм. Это ориентир: на вязких материалах и для ответственных соединений подбирайте диаметр пробным отверстием и контролируйте резьбу калибром.

Как читать таблицу сверл

• С конической развёрткой — сначала сверлят меньшим диаметром, затем проходят отверстие конической развёрткой 1:16 и только потом метчиком. Так получается самая чистая резьба и метчик не перегружен. Подходит для деталей из стали и нержавейки. Развёртки — в статье конические развёртки.
• Без развёртки — сверло побольше, метчик сам доводит конус. Быстрее, но нагрузка на метчик выше, особенно на размерах от 3/8″; не жалейте охлаждение и берите метчик из HSS-E.
• NPS — цилиндрическая резьба того же профиля (для муфт и штуцеров). Здесь сверло ещё больше; не путайте со столбцом NPT, иначе резьба получится слишком свободной.

Пример: под NPT 1/8″ (27 ниток) без развёртки сверлят 8,4 мм (сверло буква Q, 8,43 мм), с развёрткой — 8,3 мм (21/64″). Сверло 8,7 мм (11/32″) — это уже под цилиндрическую NPS, а не под коническую NPT.

Чем NPT отличается от NPTF, трубной R/Rc (BSPT) и G

• NPT и NPTF — одинаковый профиль 60° и конус 1:16. NPT уплотняют лентой ФУМ или герметиком; NPTF герметична «всухую» за счёт плотного контакта вершин и впадин. Пару NPTF–NPTF можно ставить без герметика, в смешанной паре NPT–NPTF берите герметик.
• BSPT (R, Rc) — британская коническая трубная, тоже 1:16, но профиль 55° и другое число ниток: у 1/8″ — 28 против 27 у NPT, у 1/4″ — 19 против 18. Резьбы похожи на глаз, но не взаимозаменяемы. Подробнее: метчики и плашки для конической резьбы K, Rc, R.
• G (BSPP) — цилиндрическая трубная, профиль 55°; герметизируется прокладкой, а не профилем. Метчики — в разделе трубных.
• ГОСТ 6111-52 (резьба К) — коническая дюймовая 60° с конусностью 1:16, по профилю близка к NPT. Справочники дают для К те же размеры, что и для NPT, но для ответственных соединений берите инструмент той же системы, что и ответная деталь.

Как определить, что перед вами NPT

1. Резьба конусная: диаметр заметно меняется на длине нарезки.
2. Измерьте шаг резьбомером или посчитайте нитки на дюйм: 27, 18, 14, 11,5 или 8 — это NPT (у BSPT числа 28, 19, 14, 11).
3. Профиль 60° (у британской — 55°) — по шаблону резьбомера.

Что есть в наличии

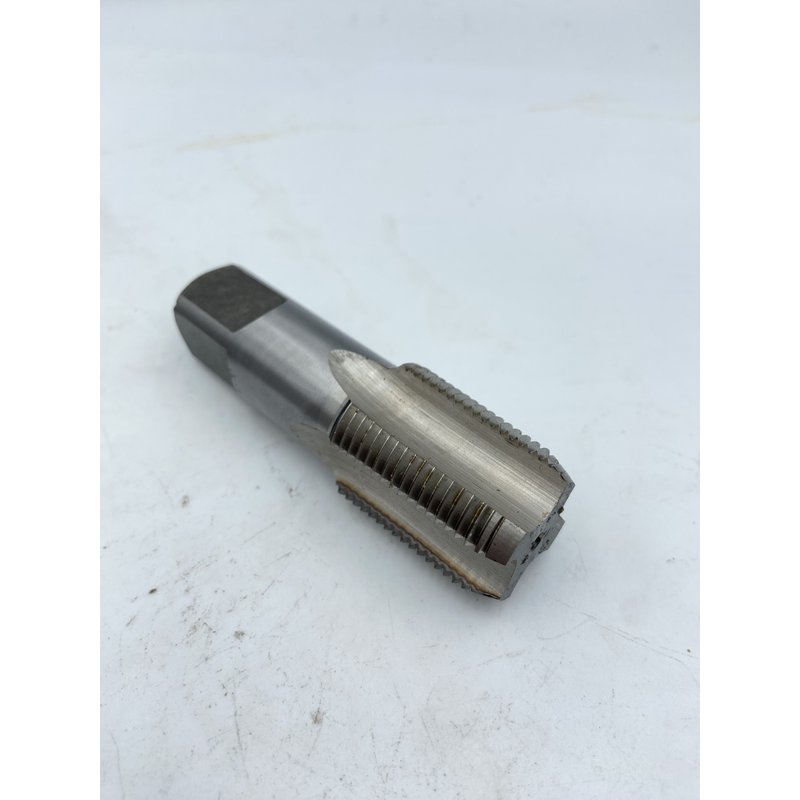

В каталоге — дюймовые конические метчики NPT размеров от 1/16″ до 3/4″ (серия PREMIO из HSS, машинные из HSS-E по DIN 374), а также плашки NPT. Свёрла нужных диаметров (например, 8,4 мм под NPT 1/8″) подберите в разделе сверла. О шаге и сверлах под метрическую и дюймовую резьбу — в статье какое сверло под резьбу.
