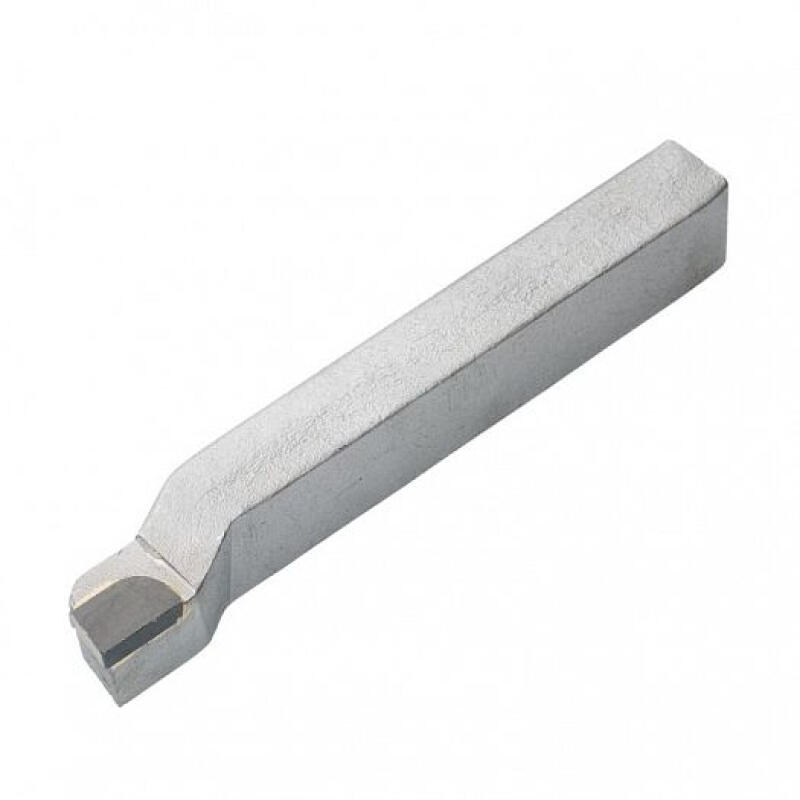

Резец токарный проходной упорный изогнутый 25х16х140 Т5К10 2103-0007 — инструмент, который обтачивает ступенчатые валы с прямым уступом и подрезает торцы. Державка 25×16 мм ставится в резцедержатель станков 16К20, 1К62, 1К625, ДИП-200. Сплав Т5К10 рассчитан на конструкционная сталь, прокат с окалиной, работа с ударом. Обозначение 2103-0007 по ГОСТ 18879-73.
Обрабатываемые материалы
- PСталь конструкционная и легированная
Совместимость и подбор
Инструмент подбирается по трем параметрам: посадочное место станка, обрабатываемый материал, требуемая глубина резания.
- Посадочное место
- резцедержатель под державку 25×16 мм: станки 16К20, 1К62, 1К625, ДИП-200
- Пластина
- типоразмер 07090 Т5К10 по ГОСТ 25426-90, угол врезки 10 градусов
- Взаимозаменяемость
- обозначение 2103-0007 единое для всех изготовителей гостовской номенклатуры
- Исполнение с врезкой 0 градусов
- резец 2103-0057 под сталь и вязкие материалы
Назначение и область применения
Резец точит цилиндр, формирует прямой уступ и подрезает торец. Изогнутая головка смещает кромку относительно оси державки и дает доступ в стесненные зоны у кулачков патрона. При угле в плане 90 градусов радиальная сила почти отсутствует, поэтому резец применяется на нежестких валах.
Г
П
Сплав Т5К10 — титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта. Работает по материалам: конструкционная сталь, прокат с окалиной, работа с ударом. Для смены группы обрабатываемых материалов в том же типоразмере применяется ВК8.
Характеристики
- Тип
- Резец токарный проходной упорный изогнутый
- Обозначение (шифр)
- 2103-0007, врезка пластины 10 градусов, правый
- Стандарт на инструмент
- ГОСТ 18879-73
- Сечение державки h×b
- 25 × 16 мм
- Общая длина L
- 140 мм
- Главный угол в плане
- 90 градусов
- Пластина
- 07090, 07100 Т5К10, ГОСТ 25426-90
- Пластина при врезке 0 градусов
- 67390, 67400
- Материал режущей части
- Т5К10 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
Что означает обозначение 2103-0007
- 2103
- группа проходной упорный изогнутый в классификаторе режущего инструмента
- 0007
- типоразмер: сечение 25х16 мм, длина 140 мм
- 2103-0057
- то же с углом врезки пластины 0 градусов под сталь
- 07090
- типоразмер напайной пластины по ГОСТ 25426-90
- Т5К10
- титано-вольфрамовый сплав, 5 % карбида титана и 10 % кобальта
Ориентировочные режимы точения
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 60 мм |
|---|
| Сталь 45 | 90-130 | 2,0-5,0 | 0,3-0,6 | 477-690 об/мин |
| Сталь 40Х | 70-110 | 2,0-4,0 | 0,3-0,5 | 371-584 об/мин |
| Сталь по корке | 50-80 | 3,0-6,0 | 0,4-0,8 | 265-424 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 60 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×16 мм рассчитана на станки 16К20, 1К62, 1К625, ДИП-200. На меньших станках применяется сечение 16х10 мм
- Чем отличается от врезки 0 градусов
- наклон гнезда под пластину меняет передний угол. Врезка 10 градусов работает по чугуну и хрупким материалам, врезка 0 градусов (обозначение 2103-0057) по стали и вязким материалам
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для чугуна
- нет, карбид титана в составе изнашивается по чугуну быстрее. Для чугуна и цветных металлов берите ВК8 в том же типоразмере
- Почему стружка наматывается на деталь
- сливная стружка образуется при обработке вязких сталей с большой подачей и без стружколома. Заточите на передней поверхности лунку радиусом 2-4 мм или снизьте подачу: стружка начнет ломаться на отрезки.
- Можно ли работать без охлаждения
- твердый сплав допускает сухое резание, но при обработке вязких сталей охлаждение снижает налипание и наростообразование. Прерывать подачу СОЖ во время прохода нельзя: перепад температуры дает термические трещины в пластине.
Преимущества
- Угол в плане 90 градусов убирает радиальную силу: длинный вал не отжимается
- Сплав Т5К10: конструкционная сталь, прокат с окалиной, работа с ударом
- Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- Ресурс 15-25 переточек вместо замены инструмента
- Обозначение 2103-0007 взаимозаменяемо между изготовителями
- Держит первый проход по корке отливки и окалине проката
- Пластина перепаивается при исчерпании ресурса переточек
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 07090 Т5К10 ГОСТ 25426-90 для перепайки затупленного резца
- Пластина для врезки 0 градусов
- Пластина твердосплавная напайная 67390 Т5К10 ГОСТ 25426-90
- Инструмент для смежной операции
- Резец подрезной отогнутый 25х16х140 ВК8 ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец проходной упорный изогнутый 25х16х140 ВК8 ЧИЗ
- Меньшее сечение
- Резец проходной упорный изогнутый 20х16х120 Т5К10 ЧИЗ
- Большее сечение
- Резец проходной упорный изогнутый 32х20х170 Т5К10 ЧИЗ
- Левое исполнение
- Резец проходной упорный изогнутый 25х16х140 Т5К10 ЧИЗ левый
Другие сечения и марки сплава — в разделе Резцы токарные упорные изогнутые.
Как подобрать: вылет резца из резцедержателя держите в пределах 1,5 высоты державки, для 25 мм это 37 мм. Каждые лишние 10 мм вылета снижают жесткость примерно втрое и дают волнистость на поверхности при глубине резания свыше 3 мм.
