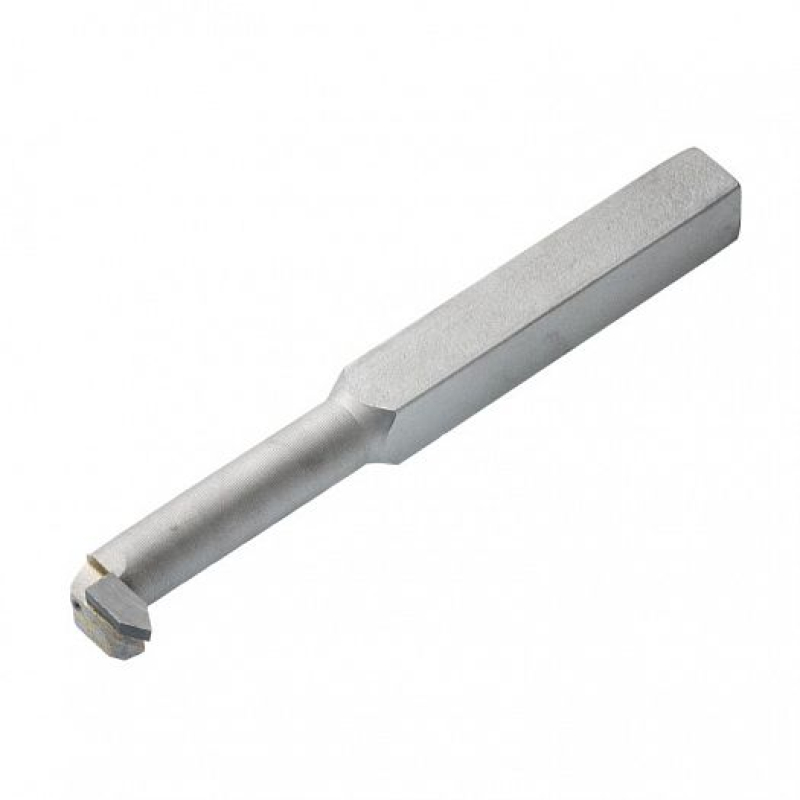

Резец токарный резьбовой для внутренней метрической резьбы 25х25х240 ВК8 2662-0009 нарезает внутреннюю метрическую резьбу с профилем 60 градусов. Наименьший диаметр обработки 52 мм. Шаг нарезаемой резьбы 3-6 мм. Державка 25×25 мм ставится в резцедержатель станков 16К20, 1М63. Сплав ВК8 рассчитан на чугун, цветные металлы, нержавеющие стали, титан. Обозначение 2662-0009 по ГОСТ 18885-73.
Обрабатываемые материалы
- KЧугун серый и ковкий
- NЦветные металлы и сплавы
- MНержавеющая сталь
Совместимость и подбор
Резьба в отверстии от 52 мм на глубину до 100 мм.
- Наименьший диаметр отверстия
- 52 мм с учетом зазора на отвод стружки
- Рабочий вылет
- 100 мм — предельная глубина обработки; рабочая зона на 10-15 мм меньше
- Диапазон шага резьбы
- 3-6 мм: радиус при вершине подобран под этот диапазон
- Посадочное место
- резцедержатель под державку 25×25 мм: станки 16К20, 1М63
- Пластина
- типоразмер 11230 ВК8 по ГОСТ 25398-90
- Взаимозаменяемость
- обозначение 2662-0009 единое для всех изготовителей гостовской номенклатуры
Назначение и область применения
Резец нарезает резьбу там, где метчик не подходит: крупный диаметр, нестандартный или дюймовый шаг, многозаходная резьба, глухое отверстие с коротким выходом, точный средний диаметр под калибр-пробку. Профиль формируется за 5-8 проходов с уменьшением глубины к последним.
Н
Д
Сплав ВК8 — вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта. Работает по материалам: чугун, цветные металлы, нержавеющие стали, титан. Для смены группы обрабатываемых материалов в том же типоразмере применяется Т5К10.
Характеристики
- Тип
- Резец токарный резьбовой для внутренней метрической резьбы
- Обозначение (шифр)
- 2662-0009, правый
- Стандарт на инструмент
- ГОСТ 18885-73
- Сечение державки h×b
- 25 × 25 мм
- Общая длина L
- 240 мм
- Рабочая длина l
- 100 мм
- Диаметр рабочей части d
- 25 мм
- Наименьший диаметр обработки
- 52 мм
- Шаг нарезаемой резьбы P
- 3-6 мм
- Угол профиля
- 60 градусов
- Пластина
- 11230 ВК8, ГОСТ 25398-90
- Материал режущей части
- ВК8 (твердый сплав)
- Материал державки
- сталь 45
- Исполнение
- правое
- Изготовитель
- ЧАО «ЧИЗ», Чернигов
Что означает обозначение 2662-0009
- 2662
- группа резьбовой для внутренней метрической резьбы в классификаторе режущего инструмента
- 0009
- типоразмер: сечение 25х25 мм, длина 240 мм, вылет 100 мм
- 11230
- типоразмер напайной пластины по ГОСТ 25398-90
- ВК8
- вольфрамо-кобальтовый сплав, 92 % карбида вольфрама и 8 % кобальта
Ориентировочные режимы нарезания резьбы
| Материал | Vc, м/мин | Глубина t, мм | Подача S, мм/об | n при D = 52 мм |
|---|
| Чугун СЧ20 | 80-120 | 2,0-5,0 | 0,3-0,6 | 490-735 об/мин |
| Чугун ковкий КЧ35 | 90-130 | 2,0-4,0 | 0,3-0,5 | 551-796 об/мин |
| Бронза, латунь | 150-250 | 2,0-5,0 | 0,2-0,5 | 918-1530 об/мин |
| Нержавеющая 12Х18Н10Т | 60-90 | 1,0-3,0 | 0,2-0,4 | 367-551 об/мин |
Частота вращения посчитана по формуле n = 1000·Vc / (π·D) для диаметра 52 мм. При другом диаметре частота меняется обратно пропорционально: вдвое меньший диаметр дает вдвое большую частоту. Подача при нарезании резьбы равна шагу и задается ходовым винтом станка, глубина на проход уменьшается к последним проходам. Режимы ориентировочные, корректируются по состоянию станка и жесткости детали.
Частые вопросы
- Встанет ли в резцедержатель станка
- державка 25×25 мм рассчитана на станки 16К20, 1М63. На меньших станках применяется сечение 16х10 мм
- Пройдет ли в отверстие меньшего диаметра
- нет. Наименьший диаметр обработки 52 мм: остальное уходит на вылет кромки и зазор под стружку. Для меньших отверстий берется меньшее сечение державки
- Нарежет ли резьбу с другим шагом
- радиус при вершине пластины подбирается под шаг, типоразмер рассчитан на 3-6 мм. Вне диапазона профиль получится с завалом
- Сколько раз перетачивается
- 15-25 раз по передней поверхности, пока высота пластины позволяет вывести задний угол. Заточка алмазным или эльборовым кругом с охлаждением: сухая заточка дает в твердом сплаве трещины
- Подойдет ли для стали
- работать будет, но стойкость ниже: сплавы группы ВК схватываются с конструкционной сталью. Для стали берите Т5К10 на обдирку или Т15К6 на чистовые проходы
- Что делать при выкрашивании кромки
- выкрашивание указывает на удар или вибрацию: проверьте вылет резца, зазоры в суппорте и установку вершины по оси центров. Если режим прерывистый, переходите на сплав с большим содержанием кобальта.
- Какой класс шероховатости достижим
- на получистовых режимах Ra 3,2-6,3 мкм, на чистовых с доведенной кромкой и малой подачей Ra 1,6 мкм. Ниже уходят шлифованием: точением такая поверхность на универсальном станке не держится стабильно.
Преимущества
- ✓Обработка отверстий от 52 мм при вылете 100 мм
- ✓Сплав ВК8: чугун, цветные металлы, нержавеющие стали, титан
- ✓Монолитная напайная конструкция без смещения кромки при ударе и прерывистом резании
- ✓Ресурс 15-25 переточек вместо замены инструмента
- ✓Обозначение 2662-0009 взаимозаменяемо между изготовителями
- ✓Единая система обозначений: повторный заказ по шифру
- ✓Геометрия перетачивается под конкретную задачу цеха
Сопутствующие товары
- Запасная пластина
- Пластина твердосплавная напайная 11230 ВК8 ГОСТ 25398-90 для перепайки затупленного резца
- Инструмент для смежной операции
- Резец расточной для глухих отверстий 25х25х200 ВК8 ЧИЗ
Соседние типоразмеры
- Тот же размер в другом сплаве
- Резец резьбовый для внутренней резьбы 25х25х240 Т15К6 ЧИЗ
- Меньшее сечение
- Резец резьбовый для внутренней резьбы 20х20х200 ВК8 ЧИЗ
Другие сечения и марки сплава — в разделе Резцы резьбовые для внутренней резьбы.
Как подобрать: порядок проверки — сначала диаметр отверстия по наименьшему диаметру обработки (52 мм), затем глубина по рабочему вылету (100 мм). Жесткость падает пропорционально кубу вылета, поэтому на полном вылете глубину резания держат в пределах 0,5-1 мм.
