Сверла со сменными пластинами: когда брать, как выбрать глубину 2D–5D, режимы и типичные ошибки

Обновлено 09.10.2026

Сверло со сменными пластинами — это корпус с двумя твердосплавными пластинами, которое сверлит в 3–6 раз быстрее быстрорежущего и позволяет менять изношенную кромку, не снимая сверло со станка. Оно подходит для сталей и чугуна на жёстких станках с подачей СОЖ через инструмент. Диаметр от 12 мм, глубина обычно 2D–5D. Для малых диаметров и нежёсткой установки лучше монолитное твердосплавное. Ниже — когда брать, как читать обозначение, режимы и таблица неисправностей. В каталоге 399 корпусов и 119 пластин в наличии.

Сверло со сменными пластинами рядом с пластиной с просверленным отверстием — Сверло со сменными пластинами и просверленное отверстие в стальной плите (иллюстрация)

Сравнение: быстрорез, монолит и сменные пластины

Параметр	Спиральное Р6М5	Монолитное твердосплавное	Со сменными пластинами
Скорость резания по стали	20–35	70–130	120–220
Диаметры	от 0,1 мм	от 1 мм до 20–25 мм	от 12 до 100 мм и больше
Точность отверстия	IT12–IT13	IT8–IT10	IT12–IT13
Стоимость отверстия	самая высокая при большом объёме	средняя	самая низкая при большом объёме
Заточка	переточка на станке	переточка в мастерской	меняется пластина, заточка не нужна
Требования к станку	низкие	жёсткий станок, СОЖ	жёсткий станок, СОЖ через инструмент

Диаграмма скоростей резания: быстрорежущее, монолитное твердосплавное и сверло со сменными пластинами — Рис. 1. Скорость резания трёх типов свёрл при сверлении конструкционной стали (ориентиры)

Когда сверло со сменными пластинами выгоднее

серия или партия отверстий диаметром от 12 мм;
сталь, чугун, отверстия глубиной до 5D (до 8D у специальных корпусов);
станок с ЧПУ и подачей СОЖ через инструмент;
нужно быстро менять кромку: не снимая корпус и не меняя вылет.

Не подходит для: малых диаметров, нежёстких станков, тонких пластин и пакетов листов, прерывистого входа и выхода (косая поверхность, предварительные отверстия смещением).

Как читается обозначение сверла

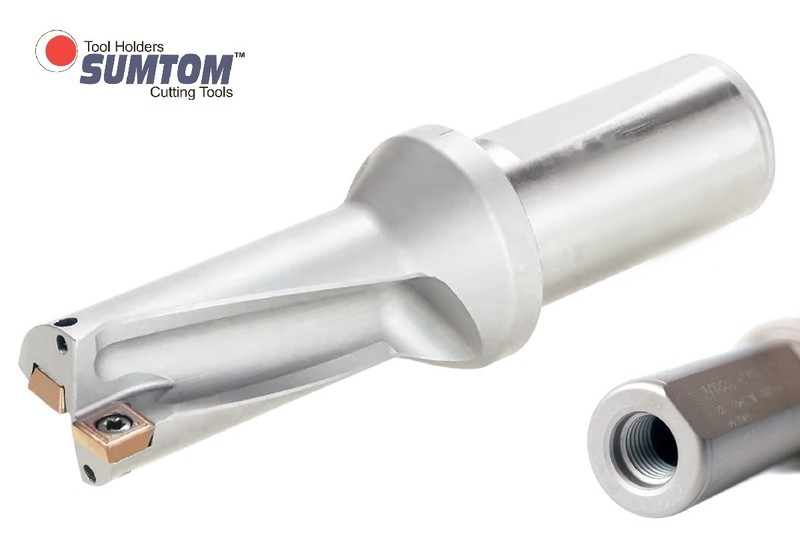

На примере из каталога: SUD-15.0-2D-C20-SP05. SUD — серия; 15.0 — диаметр, мм; 2D — глубина сверления в диаметрах (2 × 15 = 30 мм); C20 — цилиндрический хвостовик Ø20 мм; SP05 — размер пластины. Хвостовик может быть цилиндрическим, с лыской (Weldon) или иметь другой тип: от этого зависит, в какую оправку он встаёт. Формат записи зависит от производителя, но четыре элемента всегда те же: диаметр, глубина, хвостовик, пластина.

Как выбрать глубину и диаметр

Глубина	Когда брать	Замечание
2D	неглубокие отверстия, крепёжные, под резьбу	самая жёсткая, самая стабильная
3D	универсальный вариант для большинства деталей	хороший баланс жёсткости и глубины
4D–5D	глубокие отверстия, корпуса, плиты	снижать подачу на 10–20 %, нужна чистая СОЖ под давлением
6D–8D	очень глубокие, только специальные корпуса	нужен предварительный центровой заход и высокая жёсткость

Диаметр подбирайте по размеру отверстия: итоговый диаметр получается чуть больше номинала (допуск H12–H13), для точных отверстий последующая развертка обязательна.

Режимы и установка

Скорость. Для конструкционной стали Vc 120–220 м/мин; обороты n = 1000 · Vc / (π · D).
Подача. 0,05–0,15 мм/об в зависимости от диаметра; меньшая — на малых диаметрах и больших глубинах.
СОЖ. Через инструмент, давление не менее 5–10 бар; без неё стружка не выходит, пластины перегреваются.
Центровка. Ось сверла и ось вращения должны совпадать в пределах 0,05–0,1 мм; при вращении заготовки (токарный станок) выставляйте по центру аккуратно.
Вход и выход. Плоская поверхность под 90°; на наклонной снижайте подачу на 50 % у входа и выхода.

Неисправности: симптом, причина, что делать

Симптом	Причина	Решение
Вибрация и «визг»	нежёсткая установка, большой вылет, нет СОЖ	сократить вылет, проверить зажим и подачу СОЖ
Отверстие больше номинала	биение, неверная центровка, износ пластины	проверить биение (до 0,05 мм), заменить пластины
Скол центральной пластины	перегрузка при входе, плохая стружка	уменьшить подачу при входе, подобрать геометрию
Стружка не выходит, забивание	мало СОЖ, слишком мелкая подача	увеличить давление СОЖ и подачу
Быстрый износ периферийной пластины	слишком высокая скорость, абразивный материал	снизить Vc, взять износостойкую марку

Частые вопросы

Чем сверло со сменными пластинами отличается от монолитного твердосплавного?

У монолитного вся рабочая часть из твёрдого сплава: оно точнее и подходит для малых диаметров, но не переточивается без мастерской. У сборного меняются пластины, нет потерь на заточку, диаметр от 12 мм.
