Головки расточные универсальные ГОСТ 22393-77: F1, микрометрические NBH2084, диапазон, хвостовик КМ и 7:24

Обновлено 07.10.2026

Расточная головка расточит отверстие точнее и ровнее, чем сверло или зенкер: резец смещается микрометрическим винтом, диаметр выставляется по лимбу. Один комплект закрывает целый диапазон диаметров — например, головка F1 d50 расточит от 10 до 125 мм. В таблице — 17 головок со склада: размер, диапазон расточки, хвостовик и цена.

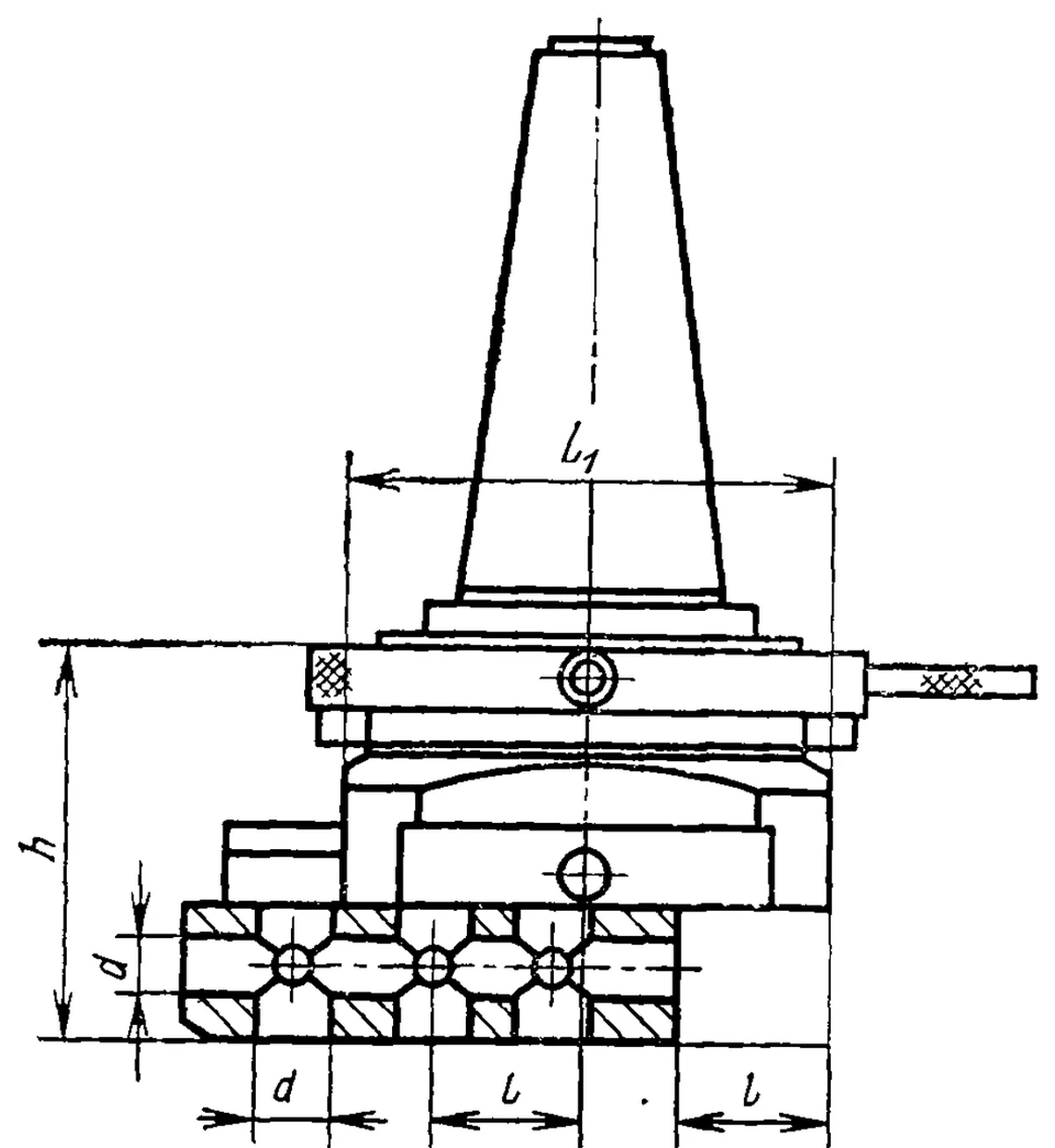

Схема универсальной расточной головки по ГОСТ 22393-77 — Головка расточная универсальная (схема по ГОСТ 22393-77): L₁ — вылет конуса, h — высота, d — диаметр отверстия под резец, l — расстояние между отверстиями

Что описывает ГОСТ 22393-77

ГОСТ 22393-77 — основные размеры универсальных расточных головок, которые применяют на координатно-расточных, горизонтально-расточных, радиально-сверлильных и вертикально-сверлильных станках, в том числе с ЧПУ. Стандарт предусматривает два исполнения: 1 — с хвостовиком с конусом Морзе, 2 — с хвостовиком конусностью 7:24. Именно с такими хвостовиками и бывают головки в наличии.

Какая головка для какой работы

F1 (d50, d75, d100) — головки с набором расточных резцов (в комплекте 9, 12 или 6 резцов). Диапазон расточки: d50 — 10–125 мм, d75 — 12–225 мм, d100 — 15–320 мм.
NBH2084 микрометрическая — головка с точной настройкой по лимбу (цена деления 0,005 мм) и диапазоном расточки 8–280 мм, комплект из 8 резцов. Для посадочных диаметров и соосных отверстий, где важна точная подстройка размера.

Позиции «с хвостовиком КМ2…КМ5» идут в комплекте с хвостовиком; позиции «под КМ, 7:24» — головка отдельно, хвостовик (конус Морзе или 7:24, NT, BT) выбирают под присоединительный размер шпинделя вашего станка.

Как настроить диаметр

Вылет резца относительно оси задают микрометрическим винтом. Цена деления лимба указана в названии (0,005 мм); по радиусу или по диаметру считается деление — смотрите в паспорте головки: когда резец смещается на радиус, диаметр отверстия меняется вдвое больше. Перед чистовым проходом сделайте пробный и измерьте отверстие, затем скорректируйте по лимбу.

Таблица головок: что есть на складе

Каждая строка — один код, ссылки — исполнения, которые есть на складе, с ценой (без НДС), от дешёвого к дорогому. Если цены нет, в ссылке «по запросу».

Микрометрические NBH2084 (цена деления 0,005 мм)

Головка, диапазон расточки, хвостовик	Производитель — цена
NBH2084 D 8-280 0.005, с хвост. NT30, с компл. резцов 8 шт	OTTIMO — 14 985 ₴
NBH2084 D 8-280 0.005, с хвост. КМ2, с компл. резцов 8 шт	OTTIMO — 13 317 ₴
NBH2084 D 8-280 0.005, с хвост. КМ3, с компл. резцов 8 шт	OTTIMO — 13 317 ₴
NBH2084 D 8-280 0.005, с хвост. КМ4, с компл. резцов 8 шт	OTTIMO — 13 470 ₴
NBH2084 D 8-280 0.005, с хвост. КМ5, с компл. резцов 8 шт	OTTIMO — 13 650 ₴
NBH2084, D расточки 8-280, 0.005, под КМ, 7:24 (NT, BT)	OTTIMO — 7 089 ₴

Головки F1 с комплектом резцов

Головка, диапазон расточки, хвостовик	Производитель — цена
F1 d 50, D расточки 10-125, под КМ, 7:24	GRIFF — 1 780 ₴ OTTIMO — 1 780 ₴
F1 d 50, D расточки 10-125, с хвостовиком КМ2, с комплектом резцов из 9-ти шт	GRIFF — 3 642 ₴ OTTIMO — 3 642 ₴
F1 d 50, D расточки 10-125, с хвостовиком КМ3, с комплектом резцов из 9-ти шт	OTTIMO — 3 656 ₴
F1 d 75, D расточки 12-225, под КМ, 7:24	OTTIMO — 2 363 ₴
F1 d 75, D расточки 12-225, с хвостовиком КМ4, с комплектом резцов из 12-ти шт	OTTIMO — 4 921 ₴
F1 d 100, D расточки 15-320, под КМ, 7:24	GRIFF — 4 782 ₴ OTTIMO — 4 782 ₴
F1 d 100, D расточки 15-320, с хвостовиком КМ5, с комплектом резцов из 6-ти шт	GRIFF — 8 910 ₴ OTTIMO — 8 910 ₴

Частые вопросы

Как выбрать расточную головку?

По диапазону диаметров отверстия и по хвостовику станка: КМ2…КМ5 или 7:24. Головки F1 идут с комплектом резцов, микрометрическая NBH2084 — с точной настройкой по лимбу (цена деления 0,005 мм).

Что значит «цена деления 0,005 мм» у микрометрической головки?

Это шаг настройки по лимбу. По паспорту головки уточняйте, на что приходится деление — на радиус или на диаметр: смещение резца на радиус меняет диаметр отверстия вдвое. Так отверстие доводят до размера с точностью сотых долей миллиметра.

Нужен ли отдельный хвостовик?

Позиции «с хвостовиком КМ2–КМ5» идут в комплекте с хвостовиком; позиции «под КМ, 7:24» — головка отдельно, хвостовик выбирают под шпиндель вашего станка.

Какими резцами растачивать?

В комплект входят расточные резцы (6, 9 или 12 штук у F1, 8 штук у NBH2084). Для сменных пластин подбирайте расточные державки: см. раздел «Резцы» и статью о маркировке державок по ISO.
