Сырые кулачки растачивают по месту под конкретную деталь — так получают соосность лучше паспортной. Кулачки к патрону подбирают по трем размерам: диаметру патрона, шагу зубьев рейки и ширине паза — совпадение по одному из них не гарантирует посадку.
Патрон токарный 250 мм 3-кулачковый PREMIO, обозначение по
ГОСТ 2675-80 —
7100-0035, серия

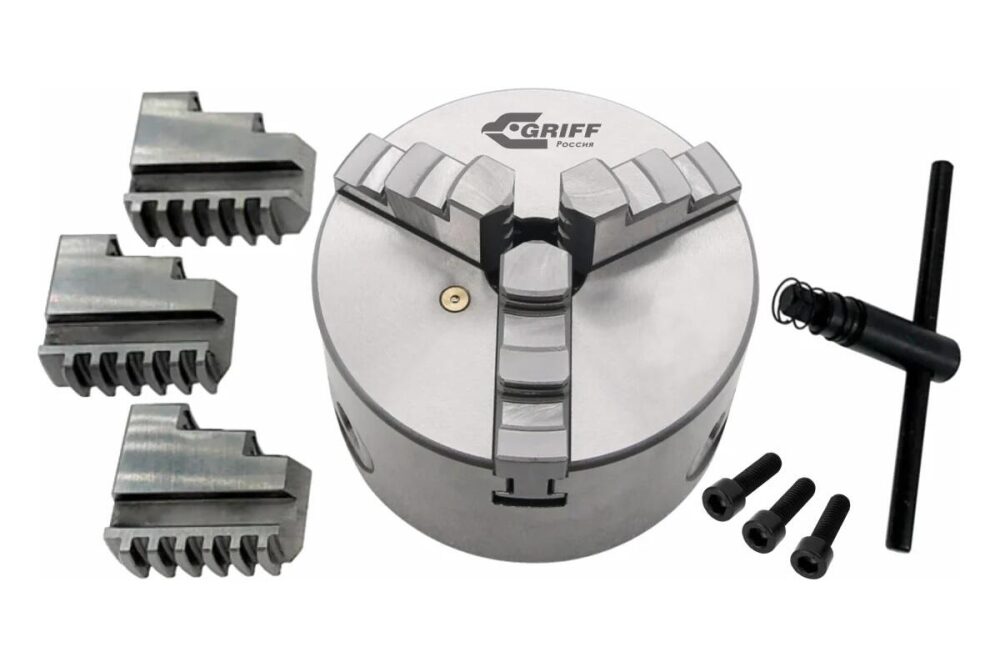

. Самоцентрирующий спирально-реечный патрон. В комплекте — комплект прямых и обратных кулачков. Все кулачки каленые. Корпус из высокопрочного чугуна (QT). Максимальное усилие зажима
46 кН, предельная частота вращения
2000 об/мин. Крепление — тип 2, исполнение 1 — непосредственно на фланцевый конец шпинделя под поворотную шайбу по
ГОСТ 12593-72. PREMIO — собственная торговая марка компании «Сплав», вся линейка доступна к заказу.
Ключевые параметры
Диаметр патрона 250 мм Число кулачков 3 Тип кулачков Цельные Скв. отверстие 80 мм Зажим прямыми 6–110 мм Зажим обратными 90–250 мм Усилие зажима 46 кН Об/мин max 2000 Момент на ключе 320 Н·м Биение патрона 0,040 мм Крепление Поворотная шайба Обозначение 7100-0035 Серия
Полные технические характеристики
- Модель
- PREMIO (7100-0035)
- Тип патрона
- Трехкулачковый, самоцентрирующий спирально-реечный, с ручным приводом
- Число кулачков
- 3
- Тип кулачков
- Цельные, каленые: прямые и обратные
- Наружный диаметр D
- 250 мм
- Диаметр сквозного отверстия
- 80 мм
- Диаметр присоединительного пояска D1
- 206 мм
- Диаметр расположения крепежных отверстий D2
- 226 мм
- Крепежные отверстия
- 3×M12
- Высота корпуса H
- 80 мм
- Диапазон зажима прямыми кулачками
- 6–110 мм
- Диапазон зажима в распор
- 80–250 мм
- Диапазон зажима обратными кулачками
- 90–250 мм
- Макс. усилие зажима
- 46 кН
- Макс. частота вращения
- 2000 об/мин
- Макс. момент на ключе
- 320 Н·м
- Материал корпуса
- Высокопрочный чугун (QT)
- Кулачки: шаг гребенки
- 9 мм
- Кулачки: ширина
- 28 мм
- Кулачки: ширина паза
- 12 мм
- Тип крепления на станок
- Тип 2, исполнение 1 — непосредственно на фланцевый конец шпинделя под поворотную шайбу по ГОСТ 12593-72
- Состояние
- Новый
Крепление на конус (поворотная шайба)
Это исполнение: тип 2, исполнение 1 — непосредственно на фланцевый конец шпинделя под поворотную шайбу по ГОСТ 12593-72.
Патрон устанавливается непосредственно на фланцевый конец шпинделя под поворотную шайбу.
- Не требует изготовления переходного фланца — патрон садится прямо на шпиндель.
- Меньше вылет, выше жесткость и точность, чем у планшайбы.
- Жестко привязан к условному размеру конуса вашего шпинделя.
Не уверены в типе конца шпинделя — сообщите модель станка, подберем исполнение.
Точностные характеристики (Ø 250 мм)
- Радиальное биение патрона
- 0,040 мм
- Торцевое биение патрона
- 0,040 мм
- Радиальное биение контрольной оправки (вылет 50–75 мм)
- 0,100 мм
- Радиальное биение контрольного кольца
- 0,075 мм
- Торцевое биение контрольного кольца
- 0,050 мм
Данные паспорта изделия. Значения — предельно допустимые для нового патрона.
Комплектация
- Патрон токарный в сборе с прямыми кулачками
- Комплект обратных кулачков
- Ключ к патрону
- Комплект крепежных элементов
- Паспорт на изделие
Сменные и запасные кулачки
Кулачки этого патрона: шаг гребенки 9 мм, ширина 28 мм, паз 12 мм. По этим размерам подбираются сменные кулачки — должны совпасть все три.
