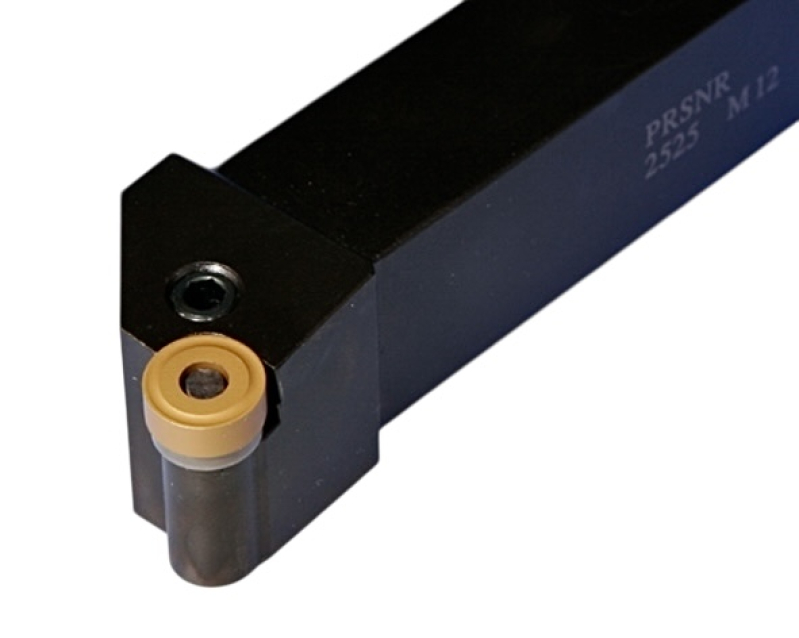

Резец токарный сборный PRSNR — сечение державки 25×25 мм, общая длина 150 мм, под сменную пластину RNMG 1204. Главный угол в плане 45°, рабочая операция — точение с подрезкой торца и снятием фаски одной установкой. Производитель — PRAMET.
Совместимость и подбор
Резец встает в резцедержатель под сечение 25×25 мм, режущую кромку задает пластина RNMG 1204. Обе привязки проверяются до заказа: посадка — по станку, пластина — по обозначению.
- Сменная пластина
- RNMG 1204, форма круглая
- Посадка в резцедержатель
- квадратное сечение 25×25 мм
- Общая длина державки
- 150 мм
- Главный угол в плане
- 45° — точение с подрезкой торца и снятием фаски одной установкой
- Исполнение
- правый — правый резец работает подачей справа налево, к патрону
- Число режущих кромок на пластине
- 2 (пластина двусторонняя)
Назначение и область применения
Резец предназначен для токарной обработки наружных поверхностей на станках токарной группы, включая станки с ЧПУ и гибкие производственные системы. Режущий элемент — сменная многогранная пластина, закрепленная в гнезде державки механически: переточка не требуется, при затуплении кромка меняется поворотом пластины.
Угол в плане 45° позволяет одной установкой точить по диаметру, подрезать торец и снимать фаску. Стружка сходит под 45°, нагрузка на кромку распределена ровно. Пластина с задним углом 0° устанавливается в гнездо с наклоном и работает обеими сторонами, поэтому кромок вдвое больше, чем углов.
Что именно резец возьмет — конструкционную сталь, чугун, нержавеющую сталь или жаропрочный сплав, решает пластина. Под одну державку держат несколько марок и меняют их по материалу заготовки, не трогая настройку станка.
Опорная пластина под режущей относится к расходным деталям. Она принимает на себя выработку гнезда и меняется отдельно; из-за нее сборный резец переживает несколько десятков комплектов пластин без ремонта посадочного места.
Вершина пластины выставляется по оси центров: подъем вершины уменьшает фактический задний угол, опускание — передний. На диаметрах до 30 мм отклонение в 0,5 мм уже видно по качеству торца и по форме стружки.
Характеристики
- Тип инструмента
- Резец токарный сборный
- Обозначение державки
- PRSNR 2525 M12
- Крепление пластины
- рычажное крепление за отверстие пластины
- Сечение державки
- 25×25 мм
- Общая длина
- 150 мм
- Обозначение пластины
- RNMG 1204
- Форма пластины
- круглая
- Задний угол пластины
- 0°
- Число режущих кромок
- 2
- Главный угол в плане
- 45°
- Исполнение
- Правый
- Система обозначения
- ГОСТ 26476-85 (ISO 5608)
- Производитель
- PRAMET
- Артикул
- SP-55763
Что означает обозначение PRSNR
- P
- P — это способ крепления пластины: рычажное крепление за отверстие пластины.
- R
- R — это форма пластины: круглая.
- S
- S — это тип державки: главный угол в плане 45°, головка отогнутая.
- N
- N — это задний угол пластины: 0°.
- R
- R — это направление резца: правый.
- 2525
- 2525 — это сечение державки: высота 25 мм, ширина 25 мм.
- M
- M — это код общей длины: 150 мм.
- 12
- 12 — это размер пластины по режущей кромке: 12 мм.
Частые вопросы
- Сколько раз можно повернуть пластину?
- 2 раза: пластина круглая имеет 1 угол и она двусторонняя. Кромка меняется поворотом пластины в гнезде, снимать резец из резцедержателя не нужно: размерная настройка станка сохраняется.
- Резец можно перетачивать?
- Державку не перетачивают, и это не нужно: изнашивается пластина, корпус остается в работе. При выработке гнезда меняется опорная пластина, при срыве резьбы под винт корпус ремонтируется или списывается.
- Подойдет ли резец к моему резцедержателю?
- Проверяйте по высоте державки: 25 мм. Ширина 25 мм влияет только на габарит, а высота задает положение вершины относительно оси центров. Если резцедержатель рассчитан на меньшее сечение, резец не встанет; если на большее, вершину придется поднимать подкладками, и жесткость падает.
- Чем правый резец отличается от левого?
- Направлением рабочей подачи. Правый режет при движении суппорта справа налево, к патрону; левый — слева направо, от патрона. Эта позиция — правый. Зеркальную обработку левым резцом правым не заменить: гнездо и угол в плане несимметричны.
Преимущества
- 2 режущие кромки на одной пластине, переточка не нужна
- Обозначение по ГОСТ 26476-85 (ISO 5608) — расходник покупается у любого поставщика
- Рычажное крепление освобождает переднюю поверхность: стружка сходит без задевания за прихват
- Стальной корпус переживает десятки пластин: расход идет только на режущую часть
- Опорная пластина меняется отдельно: выработка гнезда не списывает корпус
- Смена кромки без снятия резца: размерная настройка станка сохраняется
Соседние типоразмеры
- Угол в плане 75°
- Резец под пластину 03311-120308 (12-й квадр.без отверст.) 75 град. 2525 2100-1355 правый
- Сечение 29×25 мм
- Резец под пластину 10114-130612 с механическим креплением 2102-0263, 29х25 правый
- Сечение 20×20 мм
- Резец под пластину 01311-160308 20х20 проходной прямой угол 90град. правый
- Сечение 32×25 мм
- Резец под пластину 02114-100608 2112-0192 32х25 левый
- Сечение 36×25 мм
- Резец под пластину 03114-150412 2102-0197 36х25
Другие исполнения этой группы — в разделе резцы с механическим креплением т/с пластин гост 26611-85: там собраны державки под все формы пластин, сечения от 12×12 до 40×40 мм и оба направления подачи.
Порядок подбора: Сначала сечение: резцедержатель под 25 мм по высоте, иначе вершина не встанет на ось центров.
