Резец резьбовой TIR A32S 16 — державка для нарезания внутренней резьбы в отверстии сменной пластиной 16 IR (ISO), державка Ø32 мм, длина 250 мм, исполнение правое. Профиль и шаг резьбы задает пластина, державка держит ее под нужным углом.
Совместимость и подбор
Нарезание внутренней резьбы в отверстии пластиной 16 IR (ISO). Шаг и профиль задает пластина, державка отвечает за угол установки и жесткость.
- Посадочное гнездо
- под пластину 16 IR (ISO)
- Хвостовик
- цилиндрический Ø32 мм
- Длина державки
- 250 мм
- Схема крепления
- прижимом сверху
- Направление
- правое
- Подкладная пластина
- под резьбовую пластину ставится подкладка с нужным углом подъема винтовой линии
Назначение и область применения
Резьба нарезается за несколько проходов: пластина повторяет профиль витка, а глубину набирают радиальным или боковым врезанием. Шаг определяется программой станка и пластиной, державка на шаг не влияет.
Внутренняя резьба режется вслепую: вылет и упор выставляют до включения вращения. Угол подъема винтовой линии компенсируется подкладкой под пластиной: при крупном шаге штатная подкладка меняется на клиновую, иначе задняя поверхность трет по витку.
Характеристики
- Обозначение
- TIR A32S 16
- Тип резца
- резьбовой внутренний
- Сменная пластина
- 16 IR (ISO)
- Хвостовик
- Ø32 мм
- Длина державки
- 250 мм
- Схема крепления
- прижимом сверху
- Направление
- правое

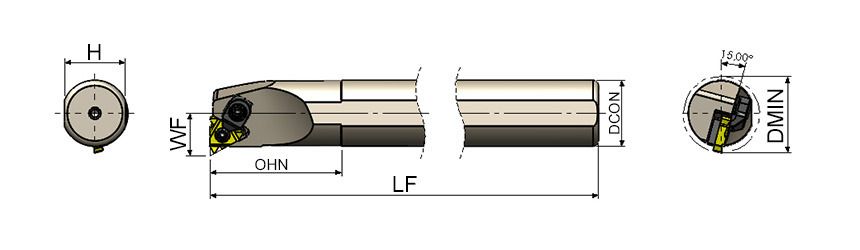

- Функциональная ширина (WF)
- 19.7
- Рабочая длина (макс. рекомендуемая) (LU=OHN)
- 60
- Высота державки (H)
- 30
- Минимальный диаметр обработки
- 36
Что означает обозначение TIR A32S 16
TIR A32S 16 — обозначение державки: крепление, сторона резьбы, направление и размер.
- T
- крепление пластины прижимом сверху
- I
- внутренняя резьба, расточная державка
- R
- направление: правое
- Ø32
- диаметр державки 32 мм
- 16
- размер резьбовой пластины
Частые вопросы
- Метрическую и дюймовую одной пластиной
- зависит от пластины: универсальная неполного профиля режет оба типа, полнопрофильная — только свой шаг и профиль.
- Сколько проходов нужно
- от восьми до шестнадцати в зависимости от шага и материала. Последний проход делают без съема, чтобы снять упругий отжим.
- Зачем менять подкладку
- она задает угол подъема винтовой линии. Штатная рассчитана на средний шаг; при крупном шаге без клиновой подкладки задняя поверхность пластины трет.
- В какое отверстие войдет
- минимальный диаметр смотрите по чертежу державки.
Преимущества
- Державка Ø32 мм под расточной блок
- Подкладка задает угол подъема винтовой линии и меняется под шаг
- Пластина 16 IR (ISO) — сменная кромка вместо переточки резьбового резца
- Гнездо под резьбовую пластину с подкладкой
Соседние типоразмеры
- Зеркальное исполнение
- Резец токарный резьбовой SIL S10H 11 для внутренней резьбы AKKO
Пластины к этому резцу
Гнездо принимает этот типоразмер; марку сплава и стружколом выбирают под материал детали.
Соседние типоразмеры
Сопутствующие товары
Другие модели в разделе Резцы (державки) резьбовые.
Как подобрать. Сначала сторона: внутренняя резьба. Затем сечение хвостовика под резцедержатель. Пластину берут по профилю и шагу: полнопрофильная дает точную резьбу и режет только свой шаг, универсальная неполного профиля закрывает диапазон шагов, но оставляет вершину витка недорезанной. Подкладку подбирают под угол подъема.
