Допуски змінних пластин: M, G, U, E, H, C, A — що означає третя літера в позначенні й коли потрібен точний клас

Оновлено 27.10.2026

Третя літера в позначенні пластини (M у CNMG, G у CCGT, U у CNUM) — це клас допуску: вона показує, наскільки реальні розміри пластини можуть відрізнятися від номіналу, і нічого не каже про стружколам, марку твердого сплаву чи стійкість. Клас обмежує три розміри: положення різальної вершини m, товщину s і вписане коло d. У таблиці каталогу КЗТС «Металлорежущий инструмент 2026–2027» дванадцять класів, від A (m ±0,005 мм) до U (m від ±0,05 до ±0,38 мм), але в назвах токарних пластин КЗТС трапляються лише три: M у переважної більшості, G у чистових та алюмінієвих CCGT, DCGT і подібних, U у пластин ГОСТ-частини. Нижче розібрано цифри кожного класу, розрахунок для діаметра 30 мм і ситуації, коли точний клас потрібен, а коли досить M.

Де в позначенні стоїть клас допуску

У позначенні за ISO 1832 клас допуску — третя літера: у CNMG 120408 це M, у CCGT 060204 це G, у CNUM 120408 це U. Перші чотири літери йдуть підряд, і кожна відповідає за своє; форму, розмір і товщину докладно розбирає стаття Пластини токарні CNMG, CCMT, DNMG, SNMG, TNMG, VCMT, WNMG, тут нас цікавить лише третя позиція.

Позиція	Що кодує	CNMG 120408	CCGT 060204	CNUM 120408
1	форма пластини	C: ромб 80°	C: ромб 80°	C: ромб 80°
2	задній кут	N: 0°	C: 7°	N: 0°
3	клас допуску	M	G	U
4	передня поверхня й отвір	G: отвір, стружколам з двох боків	T: потайний отвір, стружколам з одного боку	M: отвір, стружколам з одного боку

Не плутайте третю й четверту позиції. У CNMA третя літера M (клас допуску), а A стоїть на четвертому місці й означає отвір без стружколама. У CNMG і CNMM клас теж M, різниця лише в четвертій літері.

Три розміри: m, s і d

Каталог (стор. 108) задає допуски на три розміри й показує їх на кресленні. Розмір d — діаметр вписаного кола: за ним, як правило, пластина сідає в гніздо державки. Розмір s — товщина пластини. Розмір m на кресленні каталогу показано від різальної вершини до вписаного кола, тобто він визначає, де відносно кола опиняється вершина.

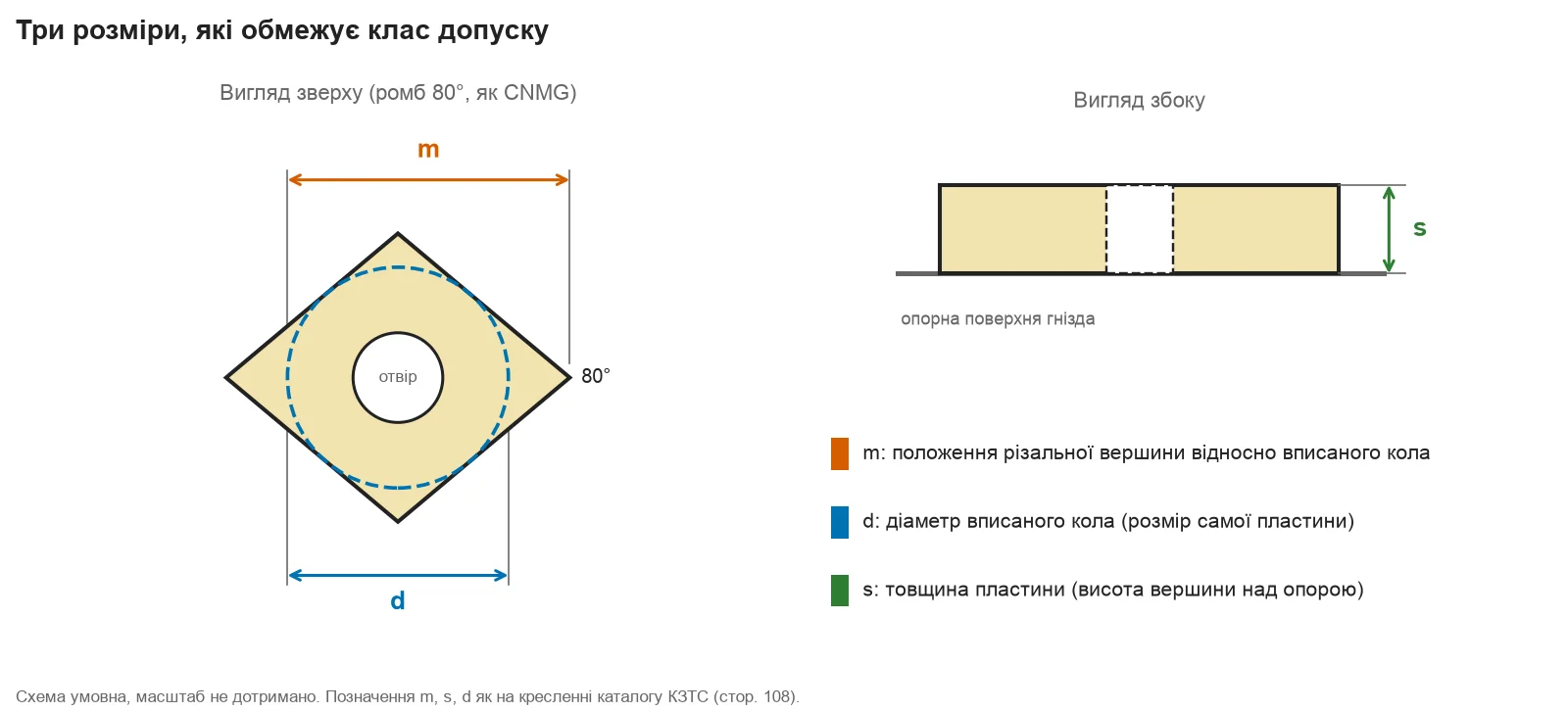

Схема пластини: розміри m, d і s, які обмежує клас допуску — Рис. 1. Три розміри, на які призначається клас допуску: m (положення вершини), d (вписане коло), s (товщина). Схема умовна, позначення як на кресленні каталогу КЗТС.

Каталог не пояснює, як кожен із трьох розмірів впливає на результат обробки, тому далі ця частина викладена як загальна практика, зі словами «зазвичай» і «як правило». Зазвичай d і s визначають, як пластина лягає на опори гнізда, а допуск m прямо перетворюється на розкид положення вершини, тобто на розмір деталі, якщо після заміни пластини або повороту на новий кут нічого не підлаштовувати.

Класи допуску за таблицею каталогу КЗТС

У таблиці на стор. 108 наведено допуски m, s і d для класів A, B, C, H, E, G, J, K, L, M, N і U. Усі значення в міліметрах і зі знаком «±». Де в каталозі діапазон, його збережено: у класів J–N і U значення дано у вилці, а чим визначається положення всередині неї (найімовірніше, розміром пластини), каталог не пояснює.

Клас	m, ± мм	s, ± мм	d, ± мм
A	0,005	0,025	0,025
B	0,005	0,025	0,013
C	0,013	0,025	0,025
H	0,013	0,025	0,013
E	0,025	0,025	0,025
G	0,025	0,13	0,025
J	0,005	0,025	0,05–0,13
K	0,013	0,025	0,05–0,13
L	0,025	0,025	0,05–0,13
M	0,08–0,18	0,13	0,05–0,13
N	0,08–0,18	0,025	0,05–0,13
U	0,05–0,38	0,13	0,08–0,25

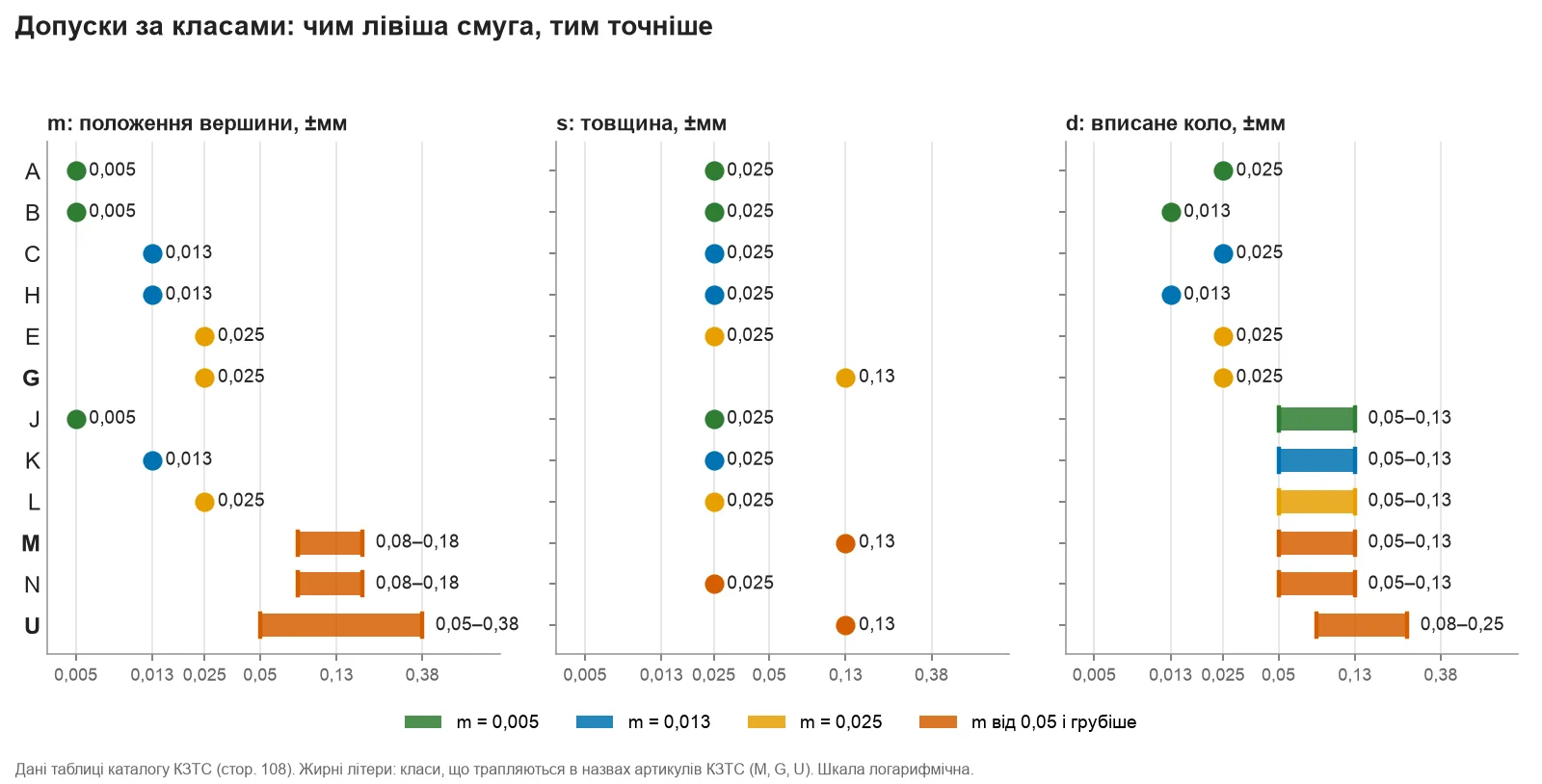

Допуски m, s і d за класами A–U: діаграма за даними каталогу КЗТС — Рис. 2. Допуски m, s і d за класами (шкала логарифмічна). Колір задано допуском m: зелений 0,005, синій 0,013, жовтий 0,025, червоний від 0,05 і грубіше. Дані таблиці каталогу КЗТС, стор. 108.

Як читати таблицю й рисунок 2:

За m найточніші класи A, B і J (±0,005 мм), далі C, H і K (±0,013), E, G і L (±0,025). Класи M і N допускають зсув вершини 0,08–0,18 мм, а в U діапазон найширший, 0,05–0,38 мм.
За s у більшості класів ±0,025 мм, і лише в G, M і U ±0,13 мм. Отже, клас G не точніший за M за товщиною: в обох по ±0,13 мм.
За d найкращі класи B і H (±0,013), далі A, C, E, G (±0,025). У J, K, L, M і N допуск d однаково вільний, 0,05–0,13 мм, у U ще ширший, 0,08–0,25 мм.
Абетка не дорівнює точності. У J, K і L вершина позиціонується точно, а вписане коло витримується так само вільно, як у M. Обираючи клас, дивіться на потрібний вам розмір, а не на місце літери.

Що в таблиці каталогу викликає питання

Дві цифри варто тримати в голові. По-перше, на місці класу B, який показано в каталозі, у новіших редакціях ISO 1832 зазвичай стоїть клас F з тими самими допусками (m ±0,005, s ±0,025, d ±0,013); це загальне знання, а не дані каталогу, і за своєю редакцією стандарту його краще перевірити. По-друге, нижня межа m для U (0,05 мм) виглядає нижчою, ніж прийнято в інших таблицях ISO: там діапазон цього класу зазвичай починається помітно вище. Верхні межі діапазонів у M, N і J–L також можуть трохи відрізнятися від інших джерел, тому для відповідальних робіт звіряйте значення з паспортом конкретної пластини.

У яких пластин який клас

Каталог КЗТС не називає клас допуску в тексті: він видно лише за третьою літерою в позначенні. Нижче зведення за назвами артикулів розділу «Токарний інструмент»: ISO-частина (стор. 116–152) і частина за ГОСТ (стор. 153–165).

Клас	Родини в назвах КЗТС	Що ще видно з каталогу
M	CNMG, CNMM, CNMA, DNMG, DNMM, DNMA, SNMG, SNMM, SNMA, TNMG, TNMM, TNMA, WNMG, WNMM, WNMA, RNMG, RNMA, VNMG; CCMT, DCMT, SCMT, TCMT, VBMT, VCMT, RCMT; SPMR, TPMR	основний клас ISO-частини: усі пластини зі стружколамами для сталі, нержавіючої сталі й чавуну; сюди ж алюмінієві CNMG, CNMM, WNMG, TNMM з геометріями NM і NR
G	ISO-частина: CCGT, DCGT, RCGT, SCGT, TCGT, VCGT, TEGN; ГОСТ-частина: CNGA, SNGA, RNGA, SNGN, SPGN, TNGN, TPGN	CCGT, DCGT, RCGT, SCGT, TCGT, VCGT у каталозі мають геометрію NF для чистового точіння алюмінію; TEGN — чистова пластина для сталі
U	ISO-частина: KNUX; ГОСТ-частина: CNUM, CNUA, SNUM, SNUA, SNUN, SPUN, TNUM, TNUA, TNUN, TPUN, WNUM, WNUA, PNUM, PNUA, HNUM, RNUM	здебільшого пластини за ГОСТ з окремими марками сплавів (H10, H20, H30, B20, B35 та інші), докладніше в статті Пластини змінні багатогранні за ГОСТ 19042-80
A, B, C, E, H, J, K, L, N	в назвах токарних артикулів КЗТС не трапляються	у таблиці каталогу класи є, а пластин із цими літерами в токарному розділі немає

Яка технологія стоїть за класом, каталог не каже: слів «шліфована» чи «пресована» в ньому немає. Як правило, пластини класу M отримують пресуванням і спіканням без шліфування по периметру, а G шліфують по периметру, але це загальна практика, а не твердження каталогу, і про кожну конкретну пластину краще уточнювати в постачальника.

Для пластин інших типів літера в третій позиції працює так само. У фрезерних APKT і SEKT там стоїть K (за таблицею каталогу це m ±0,013, s ±0,025, d ±0,05–0,13), у APMT і RPMT — M; розшифровку позначень фрезерних і канавкових пластин дає стаття Маркування фрезерних і канавкових пластин.

M і G: у скільки разів точніше

Найчастіше порівняння під час вибору чистової пластини — M проти G. З таблиці каталогу видно, де саме G виграє.

Розмір	M	G	U	G точніший за M
m, ± мм	0,08–0,18	0,025	0,05–0,38	у 3,2–7,2 раза
s, ± мм	0,13	0,13	0,13	однаково
d, ± мм	0,05–0,13	0,025	0,08–0,25	у 2–5,2 раза

Кратності пораховано діленням меж діапазону M на допуск G. Висновок простий: G дає передбачуваніше положення вершини й посадку за вписаним колом, але не дає точної товщини. Якщо для вас критична саме висота вершини над опорою, самої літери G замало.

Що допуск m означає для розміру деталі

Допуск m — це розкид положення вершини від пластини до пластини й від кута до кута. Якщо після заміни пластини або повороту її на новий кут коректор не підлаштовувати, цей розкид переходить у розмір деталі. Вершина може зміститися на ±m, а на діаметрі, коли зсув цілком іде по X, на ±2m; розмах між найвдалішим і найневдалішим положенням становитиме 4m.

Порівняємо цей розмах із допусками на діаметр 30 мм за ГОСТ 25347-82 (інтервал 18–30 мм): IT7 — 0,021 мм, IT8 — 0,033, IT9 — 0,052, IT10 — 0,084, IT11 — 0,13, IT12 — 0,21, IT13 — 0,33 мм. Таблиці допусків і квалітетів зібрано в статті Допуски й квалітети.

Клас	m, ± мм	на діаметрі ±2m, мм	розмах 4m, мм	У який допуск на Ø30 вкладається без корекції
A, B, J	0,005	±0,010	0,020	IT7 (0,021) упритул
C, H, K	0,013	±0,026	0,052	IT9 (0,052) упритул
E, G, L	0,025	±0,050	0,100	IT11 (0,13); в IT10 (0,084) не входить
M, N	0,08–0,18	±0,16–0,36	0,32–0,72	у кращому разі IT13 (0,33), у гіршому грубіше
U	0,05–0,38	±0,10–0,76	0,20–1,52	у кращому разі IT12 (0,21), у гіршому грубіше IT14 (0,52)

Це розрахунок за граничними значеннями каталогу, а не прогноз для реальної партії й не результат перевірки на верстаті. Зазвичай фактичний розкид у пластин однієї партії помітно менший за межу, а коректор зносу після заміни кута правлять майже завжди. Таблиця відповідає на вузьке питання: що буде, якщо коректор не чіпати. Для класів M і N відповідь однозначна: точного розміру без підлаштування ніхто не гарантує.

Повторюваність під час зміни кута

Допуск m стосується кожної вершини пластини окремо. У двосторонньої негативної пластини на кшталт CNMG чотири робочі кути (по два на кожному боці), і положення кожної вершини обмежене своїм допуском. Під час повороту пластини на новий кут або перевертання вершина опиняється в іншій точці, і різниця між двома кутами однієї пластини, як правило, менша за граничне значення, а між пластинами з різних партій може бути більшою. Це загальна практика, каталог цифр щодо розкиду всередині пластини не наводить.

Звідси кілька звичних прийомів, теж із практики, а не з каталогу. Після повороту пластини першу деталь вимірюють і за потреби правлять коректор. Пластини для однієї відповідальної операції беруть з однієї коробки. Для класів M, N і U, де допуск m найвільніший, цей замір обов'язковий, а серійна робота без постійного підлаштування можлива лише на пластинах точнішого класу. Клас допуску тут знижує ризик, але знос кромки (стаття Знос пластин) усе одно змінює розмір по ходу партії швидше, ніж будь-яке з чисел таблиці вище.

Коли потрібен точний клас, а коли досить M

Клас допуску варто обирати за завданням, а не за принципом «чим точніше, тим краще». Таблиця нижче збирає випадки; опору на каталог зазначено в останній колонці, усе інше — загальна практика.

Завдання	Який клас зазвичай брати	Підстава
Чорнове й напівчистове точіння сталі, нержавіючої сталі, чавуну	M	точність положення вершини тут другорядна, визначають стружколам і марка; в каталозі всі такі пластини класу M
Чистове точіння сталі, допуск деталі IT7–IT9	M з обов'язковою корекцією після зміни кута; G або точніший, якщо потрібна повторюваність від кута до кута	розрахунок у таблиці вище; загальна практика
Чистове точіння алюмінію й кольорових металів	G (лінія CCGT, DCGT, VCGT та ін. з NF)	в каталозі КЗТС ці пластини класу G; про NF-геометрію докладніше в статті Точіння алюмінію та кольорових металів
Універсальні й ремонтні верстати, допуск деталі грубий	U (ГОСТ-пластини) або M	широкий допуск m у U компенсується вимірюванням і корекцією; загальна практика
Розточування малих отворів, вершина на осі	дивіться на допуск s: ±0,025 у більшості класів, ±0,13 у G, M і U	таблиця каталогу; вплив s на висоту вершини — загальна практика
Заміна пластини іншого виробника	той самий клас або точніший	форма, розмір і товщина збігаються за ISO, а допуск на положення вершини може бути іншим

Клас допуску не пов'язаний із покриттям і маркою сплаву: дві пластини одного класу можуть мати різні марки, як описано в статтях Змінні багатогранні пластини і Покриття інструмента. Він не замінює й жорсткість системи: виліт оправки, зазори в гнізді державки (див. Токарні державки) та нагрів дають похибку, поряд із якою різниця між M і G інколи губиться.

Приклад: вал Ø30 h7, чистовий прохід

Завдання: сталевий вал Ø30 h7, допуск 0,021 мм, партія 300 деталей, верстат з ЧПК. Потрібно вирішити, чи вистачить пластини CNMG класу M, чи варто шукати точніший клас. Хід міркувань, розрахунок не перевірено на верстаті.

Допуск за IT7 для інтервалу 18–30 мм дорівнює 0,021 мм.
У пластини CNMG третя літера M, отже, m = ±0,08–0,18 мм. Розмах положення вершини за діаметром 4m становить 0,32–0,72 мм, тобто у 15–34 рази більше за допуск на деталь.
У пластини класу G розмах 0,10 мм, усе одно приблизно у 5 разів більше за допуск. Вкластися в 0,021 мм без підлаштування міг би лише клас із m = 0,005 мм, а в КЗТС таких токарних пластин немає.
Висновок: за будь-якого з класів КЗТС після зміни кута або пластини потрібна корекція за заміром, наприклад пробний прохід і поправка на знос. Клас впливає на те, наскільки великою буде ця поправка й наскільки вона повторюється від кута до кута.
Для серії зі 300 деталей зазвичай беруть пластину класу M із чистовим стружколамом і закладають замір після зміни кута. Клас G (наприклад, CNGA з ГОСТ-частини каталогу або пластини інших виробників) має сенс, якщо пластин змінюють багато й кожне підлаштування дороге. А на розмір у межах 0,021 мм усе одно впливатимуть знос кромки та температура деталі.

Типові помилки

Плутати клас допуску з групою матеріалів. Літера M у CNMG — це допуск, а не група M за ISO (нержавіючі сталі) і не «medium». Групи матеріалів P, M, K, N, S, H стосуються марки сплаву й стружколама, а не допуску.
Вважати G точнішим за M за всіма розмірами. У G виграш за m і d, а допуск за товщиною s такий самий ±0,13 мм.
Чекати, що клас замінить корекцію. Навіть у класів із m = 0,013 мм розмах за діаметром 0,052 мм; коректор після заміни кута все одно потрібен.
Обирати клас за абеткою. J, K і L точні за положенням вершини, але за вписаним колом такі самі вільні, як M.
Плутати третю й четверту позиції. У CNMA клас допуску M, а A означає отвір без стружколама.
Ставити пластину іншого виробника без перевірки класу. Форма й розмір збіглися, а допуск m ні; вершина опиниться в іншому місці, і розмір доведеться підганяти.
Брати точний клас для чорнового проходу. Розмір деталі формується на чистовому проході, тому зсув вершини на 0,1 мм під час чорнового зняття нічого не вирішує; для чорнового проходу важливіші стружколам і марка.

Часті питання

Що означає літера M в позначенні CNMG?

Це клас допуску, третя позиція позначення за ISO 1832. За таблицею каталогу КЗТС для M допуск положення вершини ±0,08–0,18 мм, товщини ±0,13 мм, вписаного кола ±0,05–0,13 мм. До групи оброблюваних матеріалів M (нержавійка) ця літера стосунку не має.

Чим клас G відрізняється від класу M?

За каталогом G точніший за положенням вершини (±0,025 проти ±0,08–0,18 мм) і за вписаним колом (±0,025 проти ±0,05–0,13 мм). Допуск за товщиною в обох ±0,13 мм. Якою технологією виготовлено пластину, каталог не повідомляє; зазвичай G пов'язують зі шліфуванням по периметру.

Чи можна замінити пластину класу M на G в тій самій державці?

Якщо збігаються форма, задній кут, розмір, товщина й тип отвору, пластина стане в те саме гніздо. Положення вершини при цьому зміниться в межах допусків двох класів, тому після заміни коректор потрібно перевірити за заміром, особливо на чистовому проході.

Чи потрібні класи A, C, H для звичайного точіння?

У токарних артикулах КЗТС таких пластин немає, у назвах трапляються лише M, G і U. Якщо завдання вимагає точнішого класу, ніж G, запитайте нас у чаті на сайті: підберемо варіант в інших виробників.

Чи впливає клас допуску на стійкість і покриття?

Безпосередньо ні. Клас описує розміри пластини, а стійкість визначають марка сплаву, покриття й режими різання; про покриття ми писали вище. Опосередковано точний клас допомагає, коли потрібен стабільний розмір від кута до кута, але строку служби не обіцяє.

Який допуск у ГОСТ-пластин з літерою U, наприклад CNUM?

За таблицею каталогу: положення вершини від ±0,05 до ±0,38 мм, товщина ±0,13 мм, вписане коло від ±0,08 до ±0,25 мм. Це найширший клас із дванадцяти. Нижня межа для m, як зазначено вище, виглядає заниженою, тому орієнтуйтеся на верхні значення й обов'язково коригуйте розмір за заміром.
